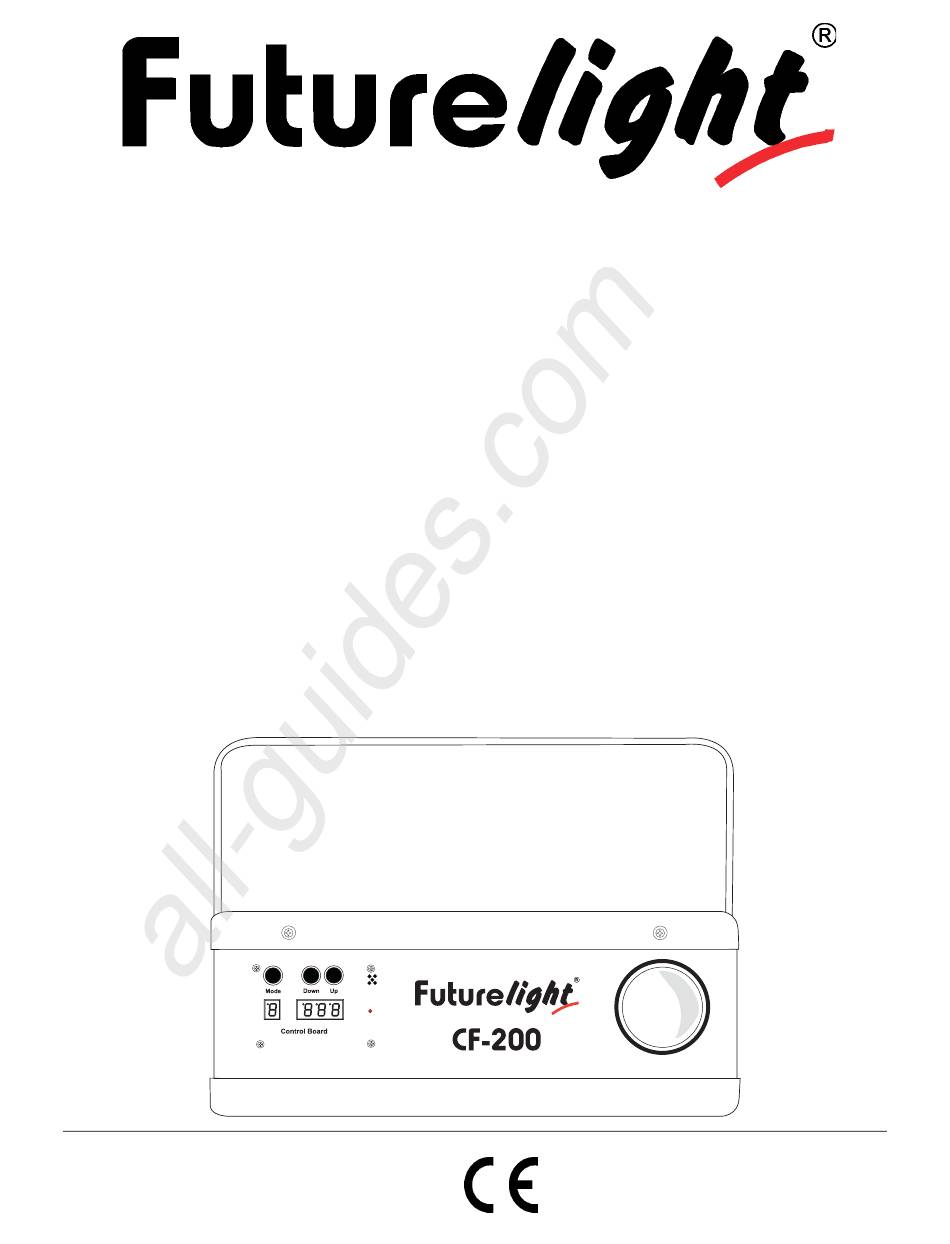

All manuals and user guides at all-guides.com
BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
CF-200
Lighting effect
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.

Publicité

loading

Manuels Connexes pour Futurelight CF-200

Sommaire des Matières pour Futurelight CF-200

  • Page 1 All manuals and user guides at all-guides.com BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO CF-200 Lighting effect © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures!
  • Page 2 All manuals and user guides at all-guides.com MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 5 GERÄTEBESCHREIBUNG ..........................6 Features ................................. 6 Geräteübersicht.............................. 7 INSTALLATION ..............................8 Lampeninstallation/Lampenwechsel ......................8 Lampenjustierung............................9 Überkopfmontage............................9 Master/Slave-Betrieb............................ 11 Blackout-Buchse ............................
  • Page 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.futurelight.com 3/54 51837540X18NXS_V_1_1.DOC...
  • Page 4 - sicherstellen, dass gegebenenfalls jede erhaltene Ergänzung in die Anleitung einzuführen ist EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT CF-200 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den CF-200 aus der Verpackung.
  • Page 5 All manuals and user guides at all-guides.com Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde.
  • Page 6 All manuals and user guides at all-guides.com - - -m Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf 0,5 Meter nicht unterschreiten! Das Gerät darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden.
  • Page 7 All manuals and user guides at all-guides.com Geräteübersicht Future light Mode Down CF-200 Control Board (1) Hängebügel (2) Control Board (3) Gehäuse (4) Gehäuseschrauben (5) Objektivlinse/Fokus (6) Fangsicherung (7) Lampensystem (8) Feststellschraube (9) Sicherungshalter (10) Netzanschluss (11) DMX-Ausgangsbuchse (12) DMX-Eingangsbuchse...
  • Page 8 All manuals and user guides at all-guides.com (14) Mode-Taste Down (15) Down-Taste Mode (16) Up-Taste (17) Display (18) Mikrofon (19) Kontroll-LED Control Board INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine MSD/HSD 200 GY-9,5, MSD/HSD 250 GY-9,5 oder MSD 250/2 GY-9,5 Lampe.
  • Page 9 All manuals and user guides at all-guides.com Vorgehensweise: Schritt 1: Lösen Sie die Befestigungsschrauben X und Y des Lampensystems und entnehmen Sie dieses vorsichtig aus dem Gehäuse. Schritt 2: Wird eine defekte Lampe ausgetauscht, entfernen Sie zunächst die defekte Lampe aus dem Lampenhalter.
  • Page 10 All manuals and user guides at all-guides.com Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
  • Page 11 Im Master/Slave-Betrieb lassen sich zwei Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des CF-200 befindet sich eine XLR-Einbaubuchse (DMX Out) und ein XLR-Einbaustecker (DMX In), über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert das Slave-Gerät, das über eine symmetrische Mikrofonleitung mit dem Master-...
  • Page 12 Der CF-200 lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. Dank des eingebauten Mikrofones ist kein Controller nötig, und die Strahlen werden musikgesteuert durch den Raum geworfen. Trennen Sie dazu den CF-200 vom Controller und stellen Sie "Master Mode: Sound control" ein. 12/54...
  • Page 13 Nachdem Sie die Startadresse definiert haben, können Sie den CF-200 über Ihren Controller ansteuern. Bitte beachten Sie: 1. Schalten Sie den CF-200 ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten empfangen werden, blinkt die Kontroll-LED. Werden keine Daten empfangen, leuchtet die Kontroll- LED permanent.
  • Page 14 All manuals and user guides at all-guides.com DMX-Wert Eigenschaft 0-10 Weiß 11-21 Magenta 22-32 Gelb 33-43 Dunkelblau 44-54 Hellgrün 55-65 Pink 66-76 Tiefblau 77-87 Dunkelorange 88-98 Hellgelb 99-109 Hellblau 110-120 Hellorange 121-127 Dunkelgrün 128-191 Rainboweffekt vorwärts mit abnehmender Geschwindigkeit 192-255 Rainboweffekt rückwärts mit abnehmender Geschwindigkeit Steuerkanal 4 –...
  • Page 15 All manuals and user guides at all-guides.com 4) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel behoben. LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw.
  • Page 16 PHILIPS MSD250 90V/250W GY-9,5 2000h Best.-Nr. 89106015 OSRAM HSD250/2 90V/250W GY9,5 3000h 7800K Best.-Nr. 89106110 PHILIPS MSD250/2 90V/250W GY-9,5 2000h Best.-Nr. 89106115 Empfohlene Controller: FUTURELIGHT CP-256 Controller Best.-Nr. 51834285 FUTURELIGHT CP-256/32 Controller Best.-Nr. 51834286 Wizard-512 DMX-Software + Interface Best.-Nr. 51860101 Wizard-1024 DMX-Software + Interface Best.-Nr.
  • Page 17 - pass this manual on to every further owner or user of the product - include every supplementay update with the original manual INTRODUCTION Thank you for having chosen a FUTURELIGHT CF-200. You will see you have acquired a powerful and versatile device. Unpack your CF-200.
  • Page 18 All manuals and user guides at all-guides.com If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. This device falls under protection-class I.
  • Page 19 All manuals and user guides at all-guides.com Always fix the fixture with an appropriate safety-rope. The maximum ambient temperature t = 45° C must never be exceeded. Operate the device only after having become familiar with its functions. Do not permit operation by persons not qualified for operating the device.
  • Page 20 All manuals and user guides at all-guides.com Overview Future light Mode Down CF-200 Control Board (1) Mounting bracket (2) Control Board (3) Housing cover (4) Housing screws (5) Objective-lens/Focus (6) Safety eyelet (7) Lamp system (8) Fixation screw (9) Fuseholder...
  • Page 21 All manuals and user guides at all-guides.com (14) Mode-button (15) Down-button Down Mode (16) Up-button (17) Display (18) Microphone (19) Control LED Control Board INSTALLATION Installing/Replacing the lamp DANGER TO LIFE! Only install the lamp with the device switched off! Unplug from mains before! For the installation, you need one MSD/HSD 200 GY-9.5, MSD/HSD 250 GY-9.5 or MSD 250/2 GY-9.5 lamp.
  • Page 22 All manuals and user guides at all-guides.com Step 3: Insert the lamp into the lamp holder. Step 4: Replace the lamp system in the housing and tighten the fixation screws. Step 5: Adjust the lamp as described under lamp adjustment. Do not operate this device with opened cover! Lamp adjustment The lampholder is aligned at the factory.
  • Page 23 The master/slave-operation enables that two devices can be synchronized and controlled by one master- device. On the rear panel of the CF-200 you can find an XLR-jack (DMX Out) and an XLR-plug (DMX In), which can be used for connecting the two devices.
  • Page 24 All manuals and user guides at all-guides.com Blackout-socket If you wish to lock the light output - e.g. via an optional footswitch (Blackout-mode), connect your footswitch via a mono-jack plug to the Blackout-socket. Occupation mono 1/4“ jack-plug: Sleeve In Phase (+) Ground DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise...
  • Page 25 CF-200 will respond to the controller. If you set, for example, the address to channel 5, the CF-200 will use the channel 5 to 8 for control. Please, be sure that you don’t have any overlapping channels in order to control each CF-200 correctly and independently from any other fixture on the DMX data link.
  • Page 26 This situation can occur if: - the 3 PIN XLR plug (cable with DMX signal from controller) is not connected with the input of the CF-200. - the controller is switched off or defective, if the cable or connector is defective or the signal wires are swap in the input connector.
  • Page 27 All manuals and user guides at all-guides.com 104-111 Gobo 12 112-119 Gobo 13 120-127 Gobo 14 128-132 Closed 133-137 Reset (after 3-5 seconds) 138-159 Forwards gobo-change with increasing speed 160-200 Strobe effect with increasing speed 201-250 Random strobe effect with increasing speed 251-255 Open CLEANING AND MAINTENANCE...
  • Page 28 PHILIPS MSD250 90V/250W GY-9,5 2000h No. 89106015 OSRAM HSD250/2 90V/250W GY9,5 3000h 7800K No. 89106110 PHILIPS MSD250/2 90V/250W GY-9,5 2000h No. 89106115 Recommended controllers: FUTURELIGHT CP-256 controller No. 51834285 FUTURELIGHT CP-256/32 controller No. 51834286 Wizard-512 DMX-Software + Interface No. 51860101 Wizard-1024 DMX-Software + Interface No.
  • Page 29 - s'assurer qu'en cas de besoin, chaque modification obtenue soit ajoutée au mode d'emploi. INTRODUCTION Nous vous remercions d'avoir choisi un FUTURELIGHT CF-200. Vous êtes en possession d'un effet lumineux puissant aux possibilités multiples. Sortez le CF-200 de son emballage.
  • Page 30 All manuals and user guides at all-guides.com Attention: Tout dommage occasionné par la non observation des instructions de montage ou d'utilisation n'est pas couvert par la garantie. L'appareil ne devrait pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil.
  • Page 31 All manuals and user guides at all-guides.com Cet appareil a seulement été conçu pour un installation grâce à la lyre de montage. Afin d'assurer une ventilation optimale, il est nécéssaire de laisser un espace d'au moins 50 cm autour de l'appareil. L'appareil ne doit jamais toucher des objets ou surfaces dans l'ambiance.
  • Page 32 All manuals and user guides at all-guides.com Aperçue des parties Future light Mode Down CF-200 Control Board (1) Lyre de fixation (2) Unité de contrôle (3) Boîtier (4) Vis de boîtier (5) Objectif/Foyer (6) Oeillet de sécurité (7) Système de lampe...
  • Page 33 All manuals and user guides at all-guides.com (14) Touche Mode Down Mode (15) Touche Down (16) Touche Up (17) Affichage (18) Microphone (19) DEL de contrôle Control Board INSTALLATION Installer/Remplacer la lampe DANGER DE MORT! Toujours mettre hors tension avant de mettre en place l'ampoule! Débrancher avant toute manipulation! Pour l'installation, vous avez besoin d'une lampe MSD/HSD 200 GY-9,5, MSD/HSD 250 GY-9,5 ou MSD 250/2 GY-9,5.
  • Page 34 All manuals and user guides at all-guides.com Ne jamais mettre l’appareil sous tension avant que le boîtier ne soit refermé. Ajustage de la lampe Le porte-lampe de l’appareil est ajusté à l‘usine. Comme les lampes à utiliser diffèrent d’un fabricant à l’autre, il pourrait devenir nécessaire de procéder à...
  • Page 35 All manuals and user guides at all-guides.com Procédure: Dans le cas idéal, l'appareil devrait être installé en dehors du secteur de présence de personnes. IMPORTANT! LE MONTAGE PAR DESSUS DE LA TETE EXIGE UN HAUT NIVEAU D‘EXPERIENCE. Ceci comprend (mais n’est pas limitée seulement) des calculations pour la définition de la capacité de charge, le matériel d’installation utilisé...
  • Page 36 All manuals and user guides at all-guides.com Control Board: Master-mode: DMX-mode Slow Slave-mode: Slave 1 Master-mode: Master-mode: Sound-control Standby Choississez le mode Master désiré pour l'appareil master. Choississez le mode Slave pour l'appareil slave. Douille Blackout Si vous voulez verrouiller la sortie de lumière, par ex. par un interrupteur sur pieds (mode Blackout), s'il vous plaît connectez votre interrupteur sur pieds à...
  • Page 37 (réinitialisation), les moteurs s’ajusteront automatiquement et l’appareil sera prêt à fonctionner après. Opération Stand Alone En mode Stand Alone, vous pouvez utiliser le CF-200 sans contrôleur. Le mouvement de rayons est contrôlé par le microphone integré, donc on n'a pas besoin de contrôleur.
  • Page 38 Attention: Après avoir mis le CF-200 sous tension, le projecteur reconaîtra s'il recoit des signaux DMX-512 ou non. S' il y a de signaux DMX à la douille entrée DMX, la DEL de contrôle clignote. S' il n'y a pas de signaux DMX à la douille entrée DMX, la DEL de contrôle est allumée permanente.
  • Page 39 All manuals and user guides at all-guides.com Valeur DMX Caractéristique 0-10 Blanc 11-21 Magenta 22-32 Jaune 33-43 Bleu enfoncé 44-54 Vert claire 55-65 Pink 66-76 Bleu 77-87 Orange enfoncé 88-98 Jaune claire 99-109 Bleu claire 110-120 Orange claire 121-127 Vert enfoncé 128-191 Effet "Rainbow"...
  • Page 40 All manuals and user guides at all-guides.com 4) Les lignes de raccord électriques ne doivent pas avoir aucun endommagement, viellissement de matériel (par ex. des lignes poreux) ou des dépôts. D’autres régulations adaptées au lieu d’utilisation respectif et à l’utilisation, seront respectées par l’installateur compétent et des défauts de sécurité seront éliminés.
  • Page 41 N° d'art. 89106015 OSRAM HSD250/2 90V/250W GY9,5 3000h 7800K N° d'art. 89106110 PHILIPS MSD250/2 90V/250W GY-9,5 2000h N° d'art. 89106115 Contrôleurs recommandés: FUTURELIGHT CP-256 contrôleur N° d'art. 51834285 FUTURELIGHT CP-256/32 contrôleur N° d'art. 51834286 Wizard-512 DMX-Software + Interface N° d'art. 51860101 Wizard-1024 DMX-Software + Interface N°...
  • Page 42 -asegurar que inserte cada suplemento del manual INTRODUCCIÓN Gracias por haber elegido un FUTURELIGHT CF-200. Verá que ha adquirido un aparato potente y versátil. Desembale su CF-200. Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte.
  • Page 43 All manuals and user guides at all-guides.com Si el aparato ha estado expuesto a grandes cambios de temperatura (p.e. tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el aparato desconec- tado hasta que llegue a la temperatura ambiente. Este aparato pertenece a la clase de protección I.
  • Page 44 All manuals and user guides at all-guides.com La máxima temperatura ambiente t = 45° C nunca debe ser excedido. Maneje el aparato sólo después de familiarizarse con sus funciones. No permita el manejo a personas que no conocen el aparato lo suficientemente bien. La mayoría de los daños son causados por manejo inadecuado de inexpertos.
  • Page 45 All manuals and user guides at all-guides.com Descripción de las partes (1) Lyra de montaje (2) Unidad de control (3) Caja (4) Tornillos de caja (5) Objetivo/Foco (6) Ojete de seguridad (7) Sistema de lámpara (8) Tornillo de fijación (9) Portafusible (10) Conexión a la red (11) Salida DMX (12) Entrada DMX...
  • Page 46 All manuals and user guides at all-guides.com Down (14) Tecla Mode Mode (15) Tecla Down (16) Tecla Up (17) Pantalla (18) Micrófono Control Board (19) LED de control INSTALACIÓN Instalar/Reemplazar la lámpara ¡PELIGRO DE MUERTE! ¡Instale la lámpara únicamente con el aparato desenchufado! ¡Desenchufe-lo de la corriente! Para la instalación, Vd.
  • Page 47 All manuals and user guides at all-guides.com Procedimiento: Paso 1: Desatornille los tornillos de fijación X, Y del sistema de lámpara y quitelo. Paso 2: Cuando quire reemplazar una lámpara defectuosa, primero quite la lámpara defectuosa del casquillo. Paso 3: Coloque la lámpara en el sistema de portalámparas. Paso 4: Vuelva a colocar el sistema de lámpara y atornille los tornillos de fijación.
  • Page 48 Operación Master/Slave En el modoMaster/Slave se puede sincronizar dos aparatos que estén controlados por el aparato "Master". En el panel trasero del CF-200 hay un casquillo XLR incorporado (DMX Out) y una clavija XLR incorporada (DMX In) para conectar los aparatos.
  • Page 49 All manuals and user guides at all-guides.com Control Board: Master-mode: DMX-mode Slow Slave-mode: Slave 1 Master-mode: Master-mode: Sound-control Standby Seleccione el modo Master deseado para el aparato "Master". Seleccione el modo Slave respectivo para el aparato "Slave". Casquillo Blackout Cuando quiere cerrar la salida de luz (modo Blackout) - por ejemplo mediante un interruptor de pie opcional - conecte su interruptor de pie mediante un clavija jack mono con el casquillo Blackout.
  • Page 50 Efectos de luz no deben ser conectados a dimming-packs. OPERACIÓN Tras la conexión del aparato a la red, el CF-200 comienza a funcionar. Durante el Reset, los motores se ajustan y el aparato está listo para ser usado después. Operación Stand Alone En el modo Stand Alone, Vd.
  • Page 51 Después de ajustar la dirección de comienzo, Vd. puede controlar el CF-200 mediante su controlador DMX. Note: 1. Conecte el CF-200. El aparato controla si recibe datos DMX-512 o no. Si recibe datos, la LED de control parpadea. Si no recibe datos, la LED de control brilla permanentemente.
  • Page 52 All manuals and user guides at all-guides.com 110-120 Naranja claro 121-127 Verde obscuro 128-191 Efecto arco iris hacia adelante con velocidad creciente 192-255 Efecto arco iris hacia atras con velocidad creciente Canal de control 4 – Gobos, Reset, Strobe Valor DMX Caracteristica Cerrado 8-15...
  • Page 53 All manuals and user guides at all-guides.com ¡PRECAUCION! ¡La lente debe ser reemplazada cuando esté aparentemente deteriorada en caso de que su funcionamiento se vea afectado, por ejemplo a causa de fisuras o rasguños! La lente del objetivo requiere una limpieza semanal ya que el líquido de humo tiende a acumular residuos reduciendo la emisión de luz muy rápidamente.
  • Page 54 PHILIPS MSD250 90V/250W GY-9,5 2000h Referencia 89106015 OSRAM HSD250/2 90V/250W GY9,5 3000h 7800K Referencia 89106110 PHILIPS MSD250/2 90V/250W GY-9,5 2000h Referencia 89106115 Controladores: FUTURELIGHT CP-256 controlador Referencia 51834285 FUTURELIGHT CP-256/32 controlador Referencia 51834286 Wizard-512 DMX-Software + Interface Referencia 51860101 Wizard-1024 DMX-Software + Interface Referencia 51860110 Nota: Todas las especificaciones dadas en este manual están sujetas a modificación sin previo...
