MAKING MODERN LIVING POSSIBLE
5. Mot de contrôle (CTW), mot d'état (STW), consigne (MRV) et
retour (MAV)

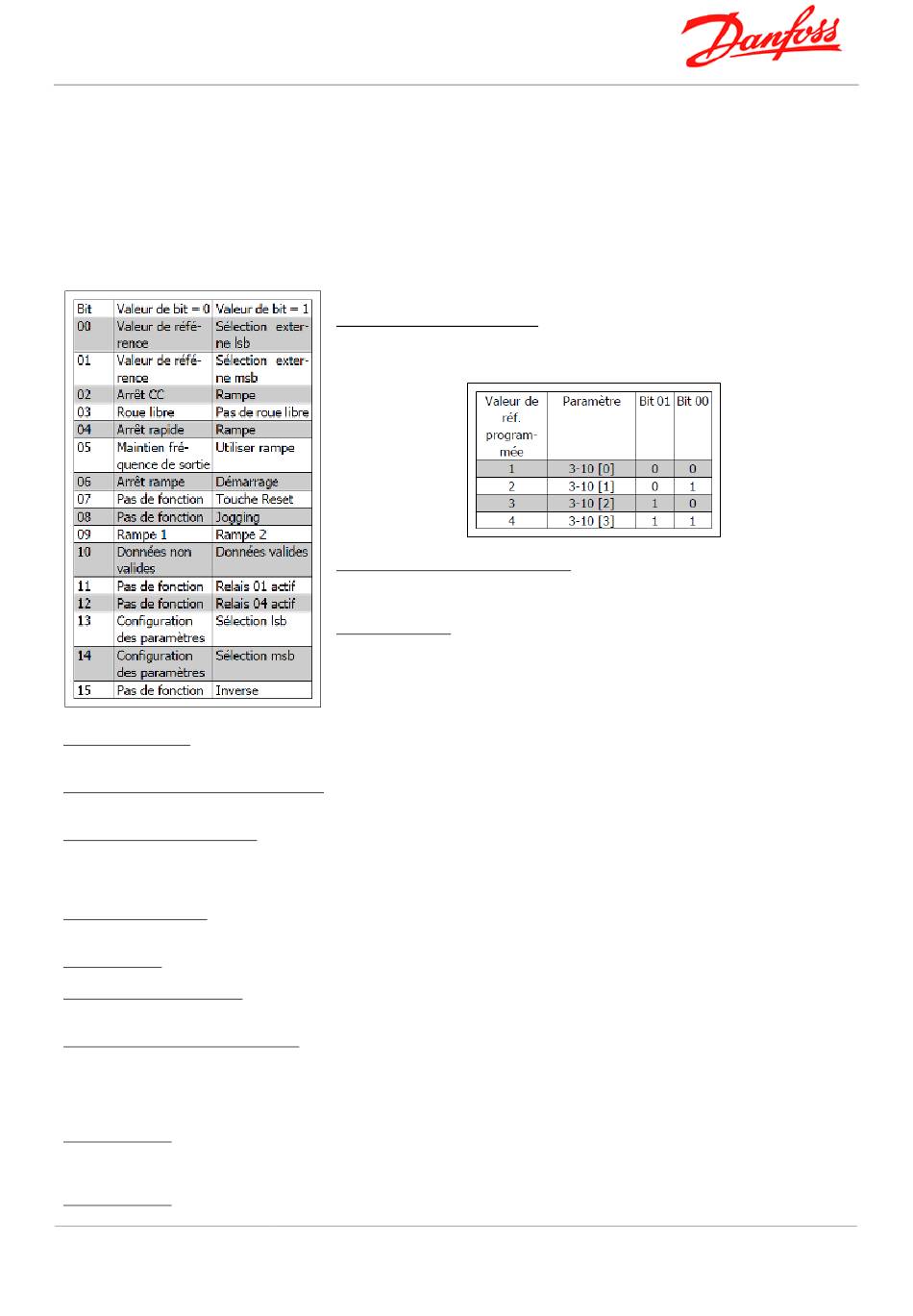

1. Mot de contrôle (CTW)
Le mot de contrôle permet le démarrage/arrêt du variateur. Ce mot de contrôle correspond au
registre 2810. Ci-dessous le détail :
Bit 04, Arrêt rapide
Bit 04 = "0" entraîne l'arrêt, la vitesse du moteur suivant la rampe de décélération jusqu'à l'arrêt via le par. 3-81
o
Temps rampe arrêt rapide.
Bit 05, Fréquence de sortie de maintien
Bit 05 = "0" signifie que la fréquence actuelle de sortie (en Hz) est gelée. Modifier la fréquence de sortie gelée
o
uniquement à l'aide des entrées digitales (par. 5-10 à 5-15) programmées sur Accélération et Décélération.
Bit 06, Arrêt/marche rampe :
Bit 06 = "0" signifie l'arrêt, la vitesse du moteur suivant la rampe de décélération jusqu'à l'arrêt via le paramètre
o
de descente de rampe choisi.
Bit 06 = "1" signifie que le variateur de fréquence peut démarrer le moteur si les autres conditions de démarrage
o
sont remplies.
Bit 07, Réinitialisation
Bit 07 = "0" ne cause pas de réinitialisation. Bit 07 = "1" entraîne la réinitialisation après un arrêt. La
o
réinitialisation est activée au début du signal, c'est-à-dire au changement du "0" logique en "1" logique.
Bit 08, Jogging
Bit 08 = "1" signifie que la fréquence de sortie est déterminée par le par. 3-19 Fréq.Jog.
o
Bit 09, Choix de rampe 1/2
Bit 09 = "0" implique que la rampe 1 est active (paramètres 3-40 à 3-47). Bit 09 = "1" implique que la rampe 2
o
(par. 3-50 à 3-57) est active.
Bit 10, Données non valides/valides
S'utilise pour indiquer au variateur de fréquence dans quelle mesure le mot de contrôle doit être utilisé ou ignoré.
o
Bit 10 = "0" implique que le mot de contrôle est ignoré, bit 10 = "1" implique que le mot de contrôle est utilisé.
Cette fonction est pertinente du fait que le mot de contrôle est toujours contenu dans le message quel que soit le
type de télégramme utilisé, c'est-à-dire qu'il est possible de déconnecter le mot de contrôle si l'on ne souhaite pas
l'utiliser en relation avec une mise à jour ou la lecture de paramètres.
Bit 11, Relais 01
Bit 11 = "0", le relais n'est pas activé.
o
Bit 11 = "1" : le relais 01 est activé, à condition d'avoir sélectionné Mot contrôle bit 11 au par . 5-40 Fonction
o
relais.
Bit 12, Relais 04
Danfoss Drives
Bits 00/01 Valeur de référence
Utiliser les bits 00 et 01 pour choisir entre les quatre valeurs de
o
référence préprogrammées au par. 3-10 Réf. prédéfinie selon le tableau
suivant :
Bit 02, Freinage par injection de CC
Bit 02 = "0" entraîne le freinage par injection de CC et l'arrêt. Le courant
o
de freinage et la durée sont fixés aux par. 2-01 Courant frein CC et 2-02
Temps frein CC. Bit 02 = "1" mène à la rampe.
Bit 03, Roue libre
Bit 03 = "0" signifie que le variateur de fréquence lâche immédiatement
o
le moteur (les transistors de sortie sont éteints), de manière à ce qu'il
s'arrête en roue libre.
Bit 03 = "1" signifie que le variateur de fréquence peut lancer le moteur
o
si les autres conditions de démarrage sont remplies.
|
FC option EA 20140908 Profibus.doc
|
Page 7 of 11
