MAKING MODERN LIVING POSSIBLE

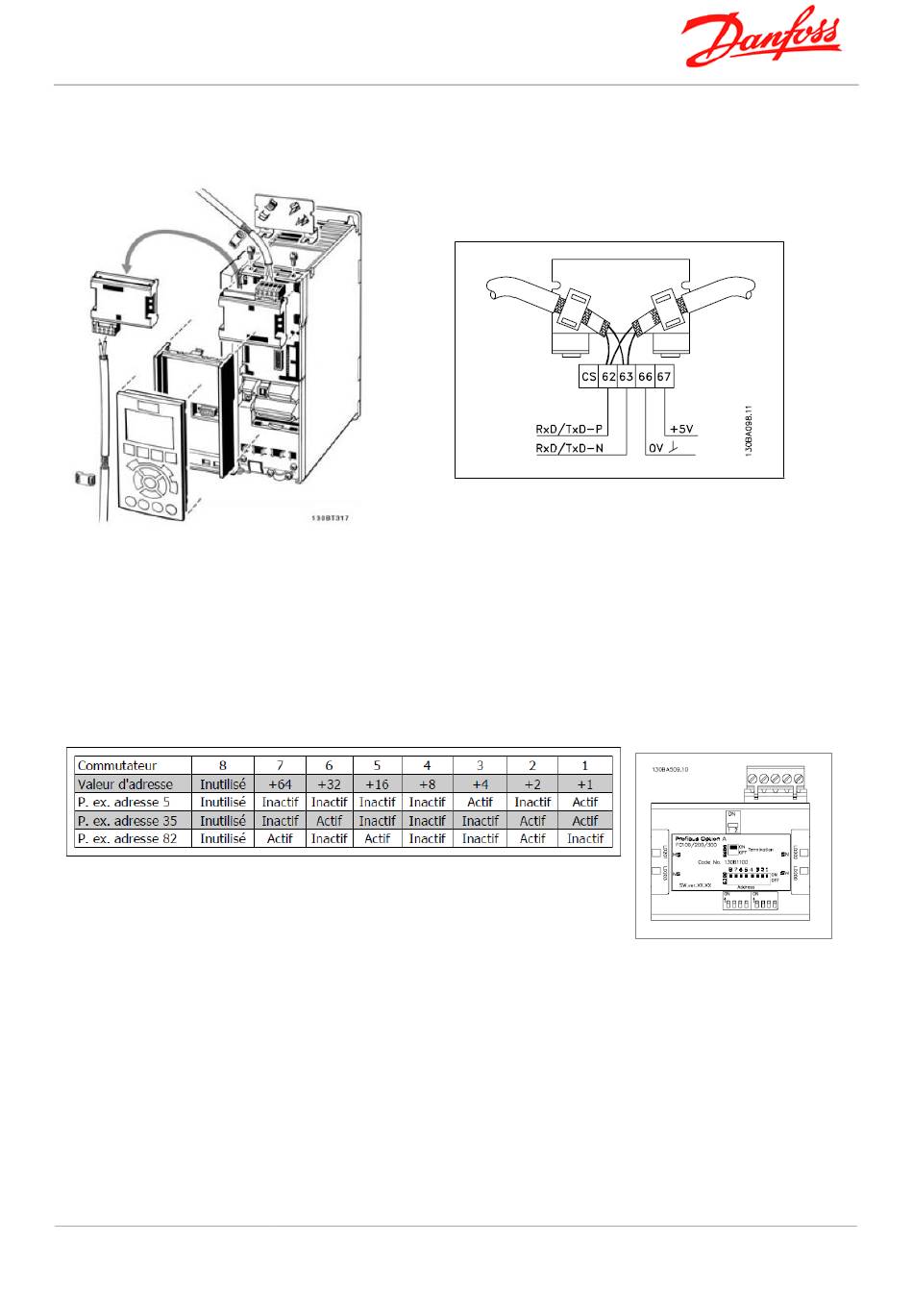

1. Montage / Câblage
NOTE
En cas d'utilisation de l'adaptateur D-sub 9, le commutateur de terminaison de l'option
Profibus est réglé sur OFF afin d'éviter une double terminaison puisque le connecteur D-sub 9
du Profibus est également doté d'un commutateur de terminaison.
2. Configuration de la carte Profibus
En utilisant les commutateurs physiques, il est possible de sélectionner une gamme d'adresses
de 0 à 125 (réglage d'usine 127) suivant la table ci-dessous :
La carte option Profibus dispose d'une terminaison appropriée, activée par le commutateur 1
située sur l'option Profibus.
Les nœuds à l'extrémité de chaque segment doivent être terminés (commutateur sur ON)
NOTE
Le changement d'adresse est effectif à la prochaine mise sous tension et peut être lu au
paramètre 9-18 Adresse station
Danfoss Drives
|
FC option EA 20140908 Profibus.doc
|
Page 3 of 11
