MAKING MODERN LIVING POSSIBLE

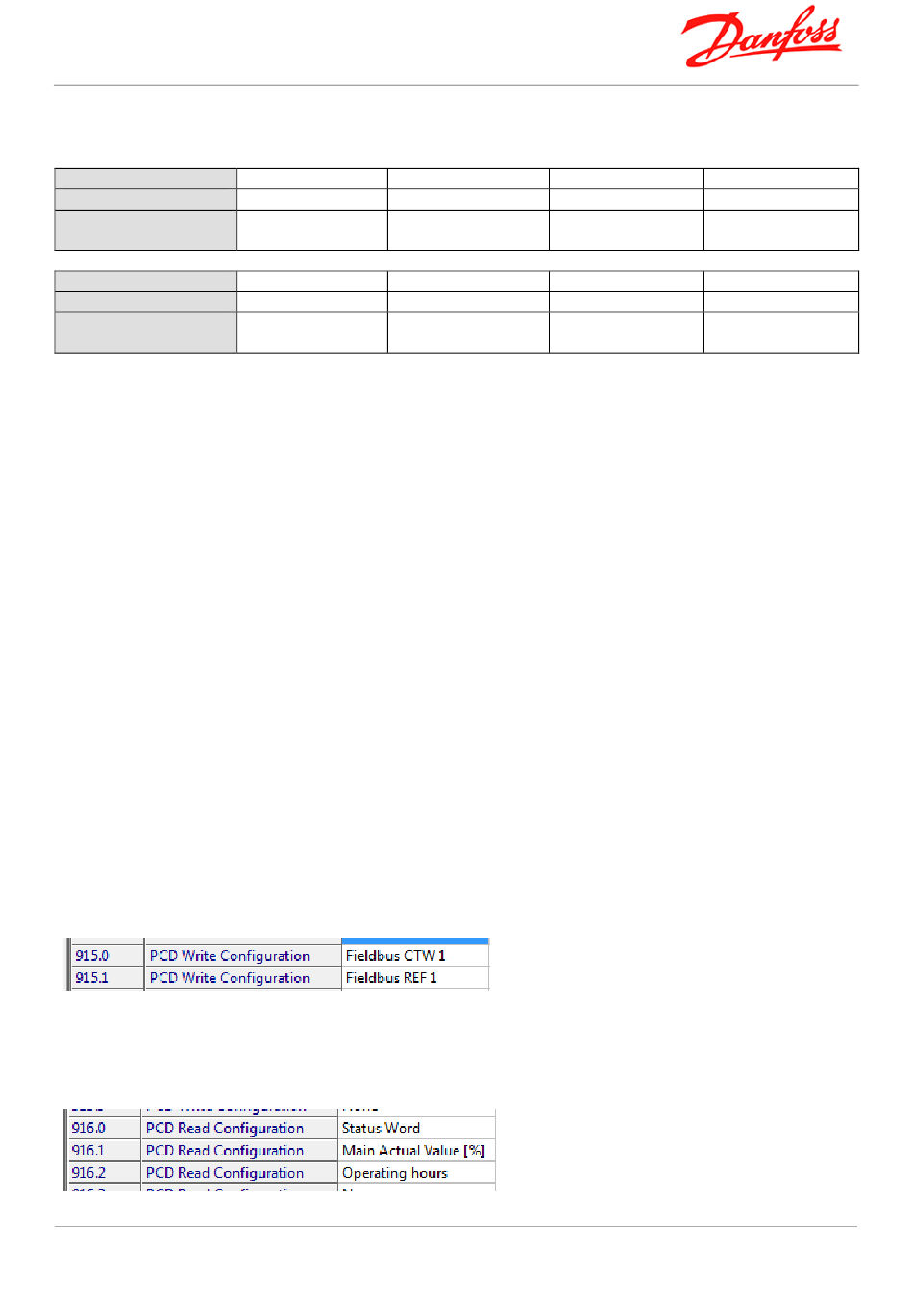

Les adresses en lecture/écriture correspondent aux paramètres 9-15 et 9-16 du variateur
(explication plus loin)
Numéro PCD
Adresse d'entrée I
Configuration
Numéro PCD
Adresse de sortie O
Configuration
2. Configuration du variateur
Les paramètres principaux pour l'interface Profibus
-
Par 8-01 : Type de contrôle : mot de contrôle seulement
-
Par 8-03 : Contrôle action dépassement de temps : 5s
-
Par 8-04 : Contrôle fonction dépassement de temps : arrêt et alarme
-
Par 8-10 : Profil de contrôle : FC
-
Par 9-18 : Affectation adressage : adresse manuelle ou commutateurs DIP
NOTE
Une fois les paramètres modifiées, veuillez redémarrer le variateur pour prendre en comptes
les modifications.
4. Communication variateur/automate
Le pilotage du variateur de fréquence se fait via le mot de contrôle (ConTrol Word CTW).
La consigne de vitesse est donnée par le Main Reference Value (MRV).
L'état du variateur de fréquence est donnée par le mot d'état ( StaTus Word STW)
La vitesse réelle est donnée par la Main Actual Value (MAV).
NOTE
Dans cet exemple, nous allons piloter le variateur via le CTW et le MRV et nous allons
récupérer l'état du variateur STW ainsi que sa vitesse MAV et le nombre d'heure de
fonctionnement (par 15-02)
1. Paramétrages PCD
Les paramètres 9-15 permettent l'écriture de l'automate au variateur
9-15.0 = CTW
9-15.1 = MRV
Les paramètres 9-16 permettent l'écriture du variateur à l'automate
Danfoss Drives
0
68-69
Par 9-16.0
Par 9-16.1
(STW)
0
64-65
Par 9-15.0
Par 9-15.1
(CTW)
|
FC option EA 20140908 Profibus.doc
1
70-71
72-73
Par 9-16.2
(MAV)
1
66-67
68-69
Par 9-15.2
(MRV)
|
2
3
74-75
Par 9-16.3
2
3
70-71
Par 9-15.3
Page 5 of 11
