5.4. Collegamento quadro allarme
a distanza
Il quadro di allarme a distanza tipo RA 100E o
RA 100A deve essere collegato ai morsetti 14-15.
RA 100
6. Taratura protezione amperometrica
Centralina elettronica DR 2000
Led di protezione amperometrica
Pompa 2
Pompa 1
P2
P1
L'intervento
amperometrica provoca l'arresto del
motore
e
protezione termica. Per ripristinare il
funzionamento, premere il pulsante
RESET.
Per la taratura della corrente di
protezione, le pompe devono essere
installate e immerse nell'acqua.
Se la corrente assorbita dal motore è
inferiore al 10% del valore di
settaggio, interviene la protezione ed
il motore si ferma (mancanza acqua,
rottura galleggiante, cavo motore
scollegato, girante rotta, ecc.).
Per tarare la protezione amperometrica si deve
operare con il quadro aperto e in tensione.
ATTENZIONE. Quadro aperto e in
tensione. Operare solo sui trimmer per
la taratura della corrente.
All manuals and user guides at all-guides.com
15
+
14
-
della
protezione
l'accensione
del

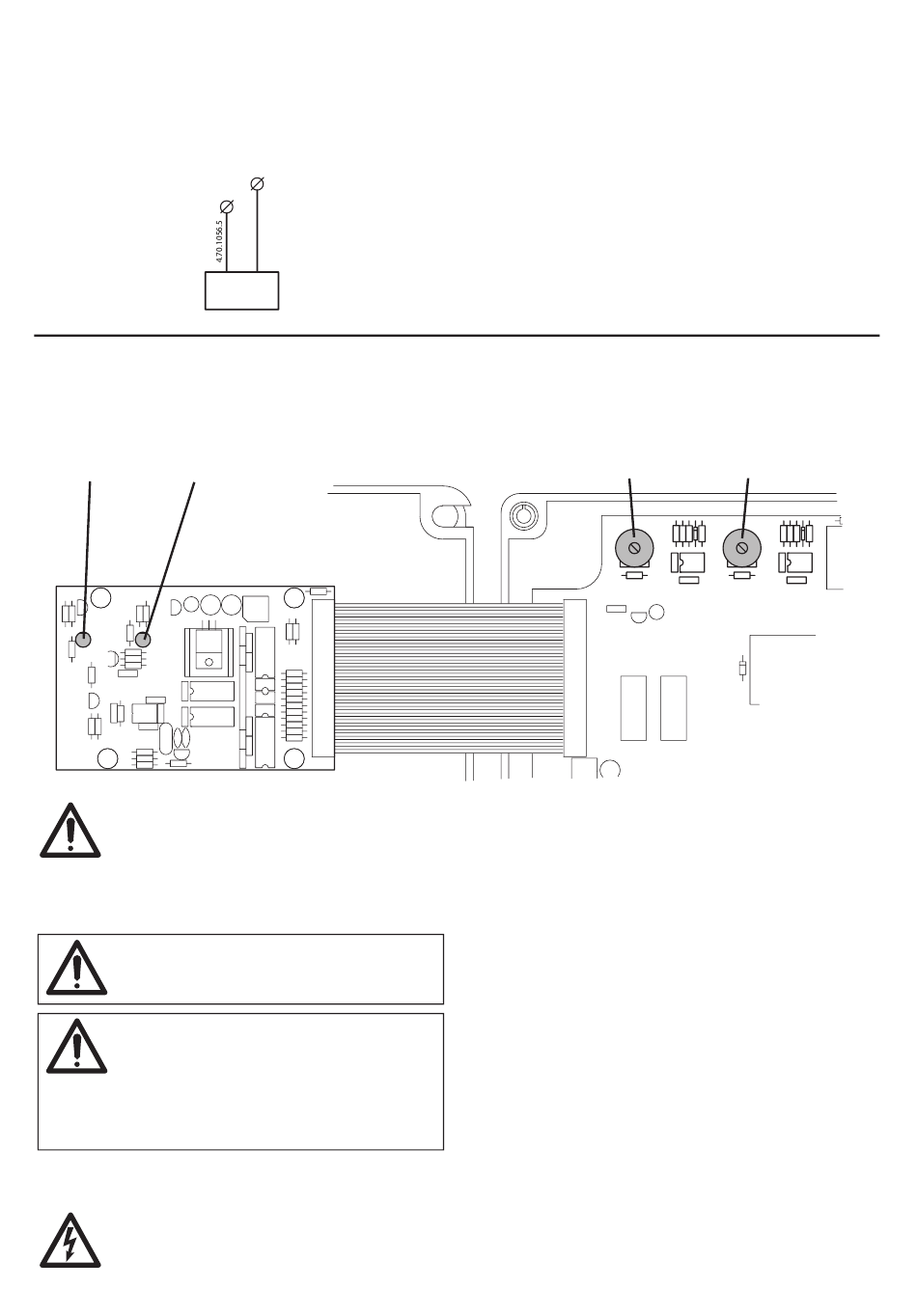

Scheda base
