5.4. Branchement coffret alarme à
distance
Le coffret d'alarme à distance type RA 100E ou
RA 100A doit être connecté aux bornes 14-15.
RA 100

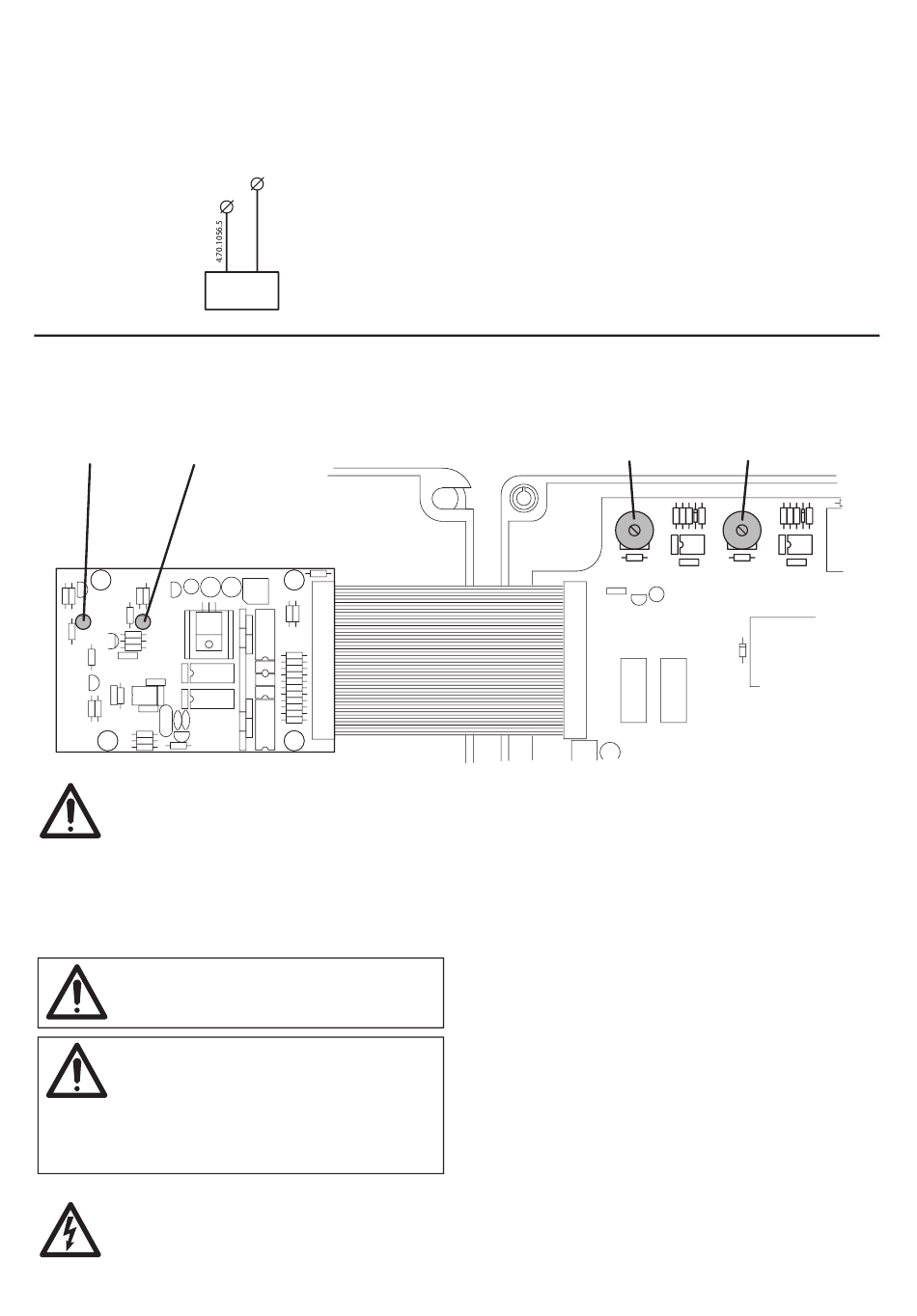

6. Calibration protection ampèremétrique
Centrale électronique DR 2000
Voyant de protection ampèremétrique
Pompe 2
Pompe 1
P2
P1
L'intervention
ampèremétrique provoque l'arrêt du
moteur
et
protection thermique. Pour réinitialiser,
appuyer sur le bouton RESET.
Pour
étalonner
la
ampèremétrique, opérer avec le coffret ouvert
et sous tension.
Pour le réglage de la protection
actuelle, les pompes doivent être
installées et immergé dans l'eau.
Si le courant du moteur est inférieur à
10% de la valeur de réglage la
protection est activée et le moteur
s'arrête (manque d'eau, la rupture du
flotteur, moteur débranché, la rupture
de le turbine, etc.).
AVERTISSEMENT. Coffret ouvert et
sous tension. Intervenir uniquement sur
les trimmers pour le tarage du courant.
All manuals and user guides at all-guides.com
15
+
14
-
de
la
protection
l'allumage
du
voyant
pince
de
protection
Carte de base
Potentiomètre de réglage du courant
Pompe 1
7
9
5
3
1
P1
Étalonnage de la protection ampèremétrique
pompe 1.
Références: potentiomètre P1 sur la carte de
base et voyant rouge sur la carte électronique
DR 2000 à l'arrière de la porte du coffret.
Démarrer la pompe 1 et vérifier le voyant rouge
P1. Si le voyant est éteint, tourner lentement le
trimmer P1 dans le sens contraire des aiguilles
d'une montre jusqu'à ce que le voyant
commence à clignoter.
Le voyant lumineux clignotant indique que la
protection ampèremétrique est activée.
Tourner légèrement le trimmer vers la droite jusqu'à
ce que le voyant s'éteigne.
Tourner encore d'une petite fraction de tour le
trimmer pour laisser une marge de sécurité avant
l'intervention de la protection.
Étalonnage de la protection ampèremétrique
pompe 2.
Répéter
les
opérations
l'étalonnage de la pompe 1.
Pompe 2
7
9
11
5
11
13
3
13
15
15
1
P2
4.70.1056.6
effectuées
pour
