6. Калибровка защиты по току
Электронный блок DR 2000
Centralina elettronica DR 2000
Светодиод защиты по току
Led di protezione amperometrica
Pompa 1
Pompa 2
̇ÒÓÒ‡ 2
̇ÒÓÒ‡ 1
P2
P1
При срабатывании защиты по току
происходит остановка двигателя и
включение светодиода теплозащиты.
Для возобновления работы нажать
кнопку СБРОС.
Для калибровки тока защиты,
насосы должны быть установлены
и погружены в воду.
Если потребляемый ток двигателя
ниже 10% от заданного значения,
срабатывает защита и двигатель
останавливается
воды, неисправность поплавка,
кабель
двигателя
рабочее колесо поломано и т.д.).
Для калибровки защиты по току пульт
должен быть открыт и под напряжением.
ВНИМАНИЕ! Пульт открыт и под
напряжением. Выполнять операции
только
калибровки силы тока.
All manuals and user guides at all-guides.com
15
+
14
-
(отсутствие
отсоединен,
с
триммерами
лавная схема

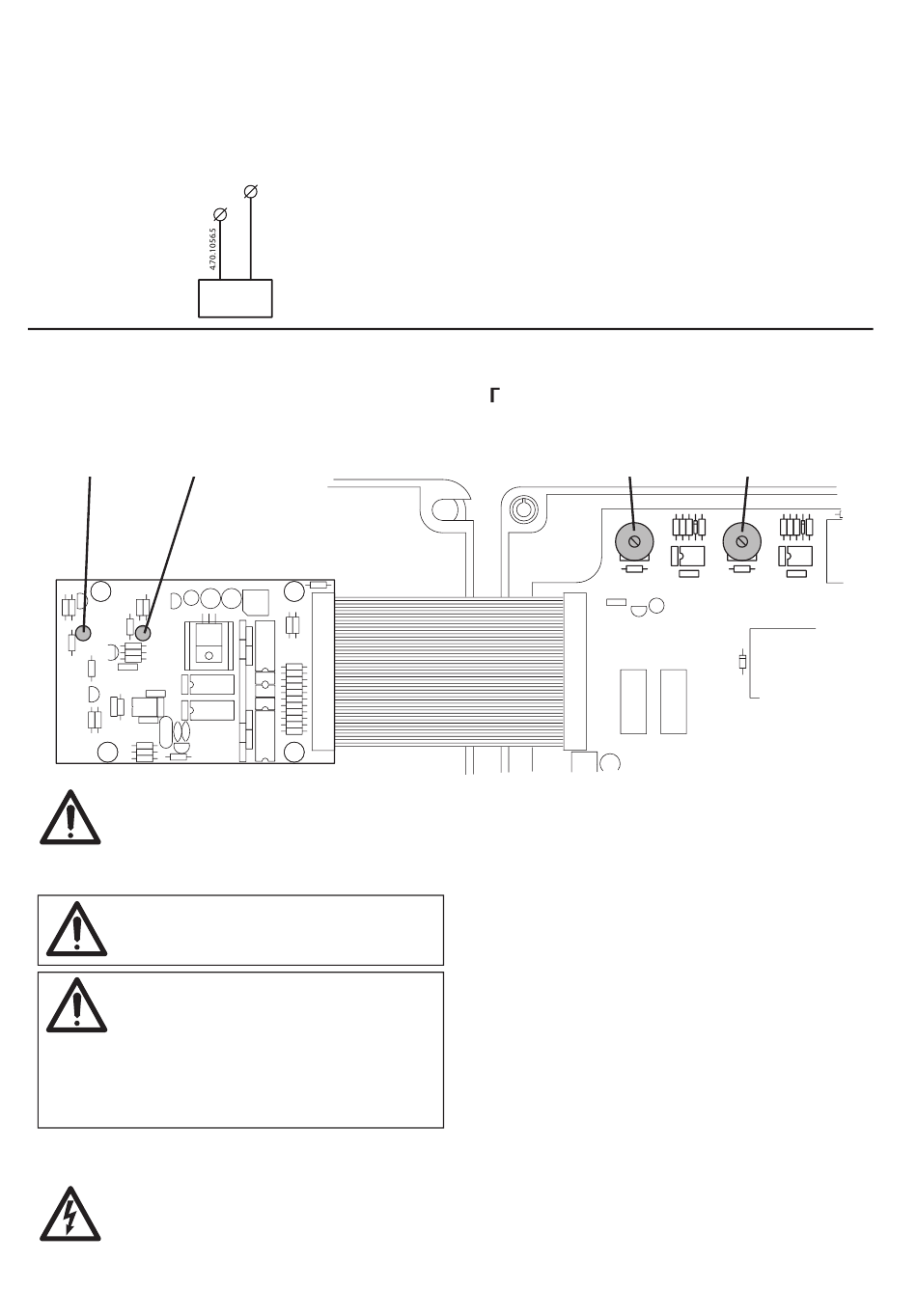

Scheda base
Потенциометр для регулировки силы тока
Potenziometri per la regolazione della corrente
Калибровка защиты по току насоса 1.
Компоненты: потенциометр Р1 на главной
схеме и красный светодиод Р1 на схеме DR
2000 на тыльной стороне дверцы пульта.
Включить насос 1 и проверить красный
светодиод Р1.
Если он не горит, медленно повернуть триммер
Р1 против часовой стрелки до момента, когда
светодиод начнет мигать.
Мигающий светодиод говорит о включении
защиты по току.
Повернуть немного триммер по часовой
стрелке, пока светодиод не выключится.
Повернуть еще немного триммер, чтобы
оставить
срабатывания защиты.
Калибровка защиты по току насоса 2.
Повторить операции, выполненные для
для
калибровки насоса 1.
Pompa 1
Pompa 2
̇ÒÓÒ‡ 2
̇ÒÓÒ‡ 1
7
9
7
9
5
11
5
3
13
3
1
15
1
15
P1
P2
запас
безопасности
11
13
4.70.1056.6
до
23
