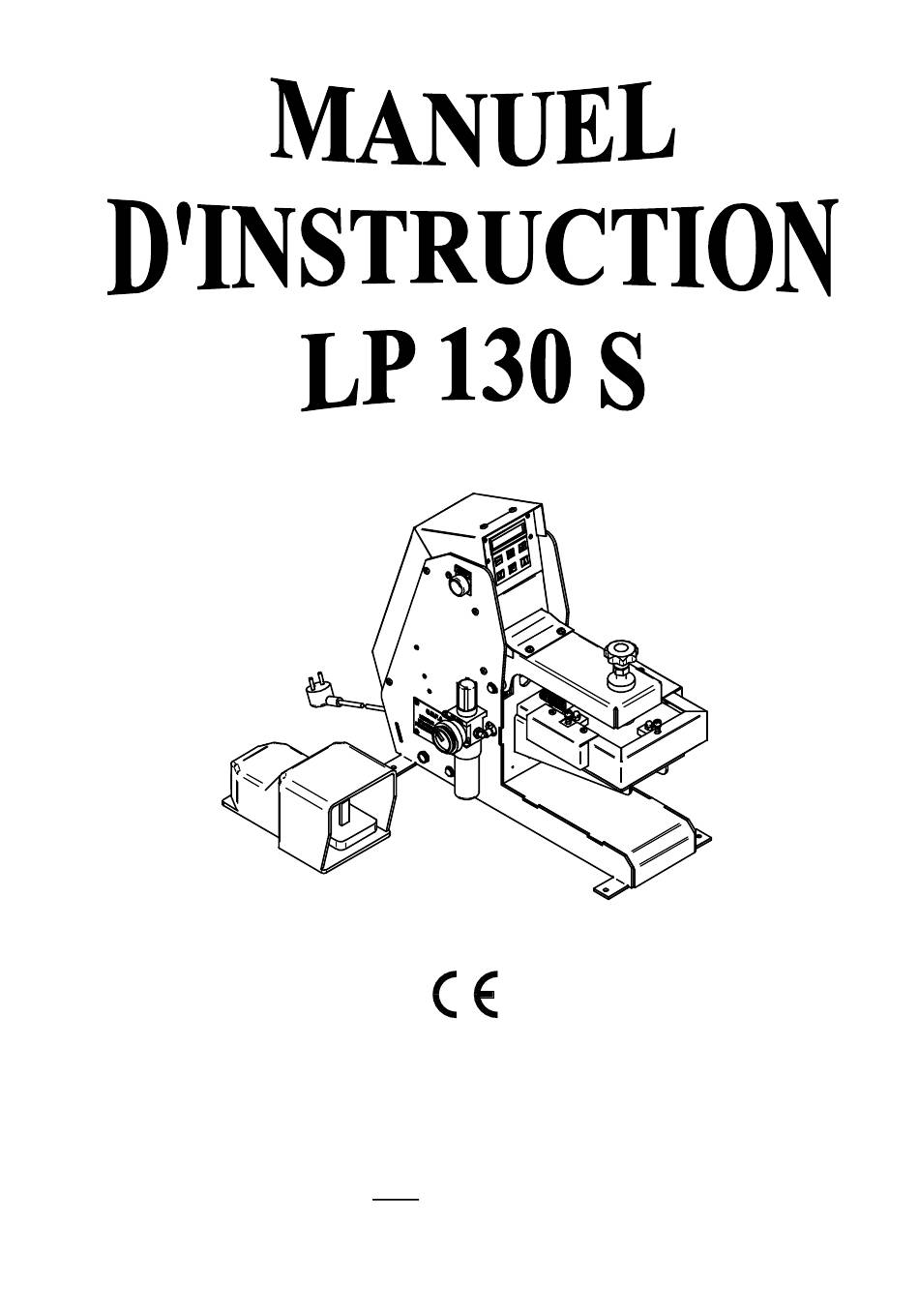

- Page 1 ® SEFA France ® S.E.F.A Z.I PASTABRAC - B.P 44 11260 ESPERAZA FRANCE Tel :33 (0)4.68.74.05.89 - Fax : 33.(0)4.68.74.24.08 www.sefa.fr E Mail : contact@sefa.fr V02/06...
- Page 2 • La période de garantie débute le jour de la mise en service du matériel chez l’utilisateur, pour une durée d’un an, soit 2000 heures. • La garantie est strictement limitée aux matériels SEFA, contre les défauts de matière et d’exécution. A charge pour l’acheteur de prouver les dits défauts.
- Page 3 ® SEFA France - aux opérations d’entretien et de réglage inhérentes à l’utilisation de la machine, et indiquées dans la notice d’entretien, telles que : réglages d’intermédiaires, resserrage de tuyauterie, etc. … Pour les machines pneumatiques, toutes traces d’huile détergente dans le circuit pneumatique inhibent les conditions de garantie précédemment citées.
- Page 4 ® SEFA France III. GÉNÉRALITÉ Bouton Témoin de chauffe « Réarmement » Voyant « Défaut » Clavier + écran Filtre régulateur de pression Poignée réglage Manomètre hauteur plateau chauffant Plateau chauffant Pédale avec carter de sécurité Contre-écrou Bouton moleté plateau «arrêt d’urgence »...
- Page 5 IV. UTILISATION DE LA MACHINE La presse LP 130 S a été conçue pour la pose de transferts de toutes qualités en moyenne et grande séries. Ce matériel a été testé dans nos ateliers pour obtenir une garantie d’un an contre tout vice de fabrication.
- Page 6 éventuelle pour la maintenance. Ils doivent être maintenus en place et en état lors du fonctionnement normal. La presse LP 130 S est équipée de systèmes de sécurité protégeant l’opérateur de tout risque de pincement. Les principaux éléments de sécurité sont : a) L’arrêt d’urgence...
- Page 7 ® SEFA France 2. INSTALLATION UTILISATION PAR DU PERSONNEL QLIFIE Ne pas manipuler la machine par les plateaux ! Déballer la machine de son carton. La placer sur une table stable en la manipulant par son châssis. Hauteur ergonomique conseillée pour la table : 815mm Après avoir correctement positionné...
- Page 8 ® SEFA France RÉGLAGES DE LA PRESSE UTILISATION PAR DU PERSONNEL QUALIFIE 1. RÉGLAGES TEMPÉRATURE / TEMPS DE PRESSAGE Ces paramètres doivent être programmés dans la carte électronique de contrôle au moyen du clavier situé sur la face avant (les paramètres dérouleront sur l’afficheur positionné à coté).
- Page 9 ® SEFA France REGLAGE DE LA HAUTEUR DU PLATEAU CHAUFFANT RESSERRAGE DU CONTRE-ECROU PLATEAU : Page N° 8...
- Page 10 ® SEFA France VI. SCHÉMA ÉLECTRIQUE Page N° 9...
- Page 11 ® SEFA France VII. SCHEMA PNEUMATIQUE Page N° 10...
- Page 12 ® SEFA France VIII. IMPLANTATION DU MATERIEL Arrêt d’urgence Carte XS1 Mousse silicone Fin de course « plateau bas » Régleurs de débit Electro- distributeur Vérin compact D63C50 Stop vérin Bouton Voyant défaut réarmement Filtre régulateur de pression Combi-switch Manomètre Pédale...
- Page 13 ® SEFA France IX. MAINTENANCE UTILISATION PAR DU PERSONNEL QUALIFIE TOUTE INTERVENTION DE MAINTENANCE DOIT SE FAIRE A L’ARRET ET MACHINE CONSIGNEE (ENERGIE ELECTRIQUE DEBRANCHEE) Il est recommandé d’avoir à portée de main les outils suivants: Tournevis plat Tournevis cruciforme Un jeu de clefs plates et à...
- Page 14 ® SEFA France MATERIEL PNEUMATIQUE VER-719 VERIN Ø63 C50 FIL-174 FILTRE REGULATEUR DE PRESSION STO-097 STOP VERIN ELE-203 ELECTRODISTRIBUTEUR 5/2 G1/8 HABILLAGE PRESSE MOU-445 MOUSSE 9 mm 130 X 130 mm 2. REMPLACEMENT DES PIÈCES USÉES le tapis en mousse siliconée a) Vérifier que le plateau est froid.
- Page 15 ® SEFA France SYMPTOMES PANNES POSSIBLES DEPANNAGE La prise n’est pas branchée Vérifier votre réseau et si la machine y est reliée. L’interrupteur n’est pas connecté Mettre l’interrupteur général M/A sur 1. Le fusible général est hors d’usage Il est situé dans un logement à côté de la fiche du cordon d'alimentation.
- Page 16 ® SEFA France 5. JOURNAL D’ENTRETIEN Les opérations de contrôle et d’entretien indiquées dans ce tableau doivent être effectuées régulièrement afin de vérifier l’état de fonctionnement et de fiabilité de la presse. Contrôle Nombre Contrôle Contrôle Contrôle Etat Pièces Date Observations résistances...
