Manuels Connexes pour Sefa CLAM SPORT V3
Sommaire des Matières pour Sefa CLAM SPORT V3

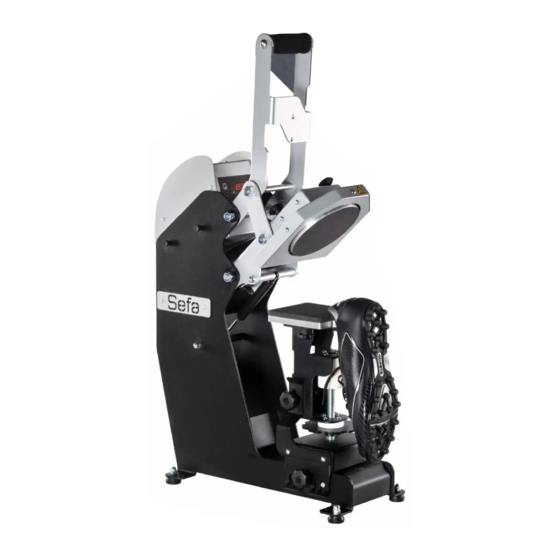

- Page 1 HE AT TR ANSFER TECHNOLOGIES User guide Manuel utilisateur Guía del usuario Benutzerhandbuch ENGLISH FRANÇAIS ESPAÑOL DEUTSCH CLAM SPORT...
-
Page 3: Table Des Matières
CONSEJOS DE INTERVENCIÓN RÁPIDA ����������������������������������������������������������������������������������44 GARANTIEBESTIMMUNGEN ��������������������������������������������������������������������������������������������������������������46 TECHNISCHE DATEN ������������������������������������������������������������������������������������������������������������������������������ 47 ALLGEMEINES ���������������������������������������������������������������������������������������������������������������������������������������������48 SICHERHEIT ��������������������������������������������������������������������������������������������������������������������������������������������������49 VERWENDUNG ������������������������������������������������������������������������������������������������������������������������������������������ 50 SMART TOUCH ® BEDIENDISPLAY �����������������������������������������������������������������������������������������������53 WARTUNG �������������������������������������������������������������������������������������������������������������������������������������������������������57 RATSCHLÄGE FÜR SCHNELLE EINGRIFFE������������������������������������������������������������������������������ 58 SPARE PARTS �����������������������������������������������������������������������������������������������������������������������������������������������60 WIRING DIAGRAM ������������������������������������������������������������������������������������������������������������������������������������� 61 MAINTENANCE LOG ������������������������������������������������������������������������������������������������������������������������������� 62 www.sefa.fr... -
Page 4: Warranty Terms
- tightening of pipes, hoses, etc. Any traces of detergent oil in the air system of pneumatic machines shall invalidate the aforementioned warranty terms. Quote the machine reference and serial number when making technical enquiries or ordering spare parts. www.sefa.fr... -
Page 5: Technical Data
User guide - SEFA CLAM SPORT V3 TECHNICAL DATA Technical data Weight in working order 25 kg Height 643 mm Depth 543 mm Width 243 mm Platen size Ball - Cap - Logo (13x13 cm) Power supply 220/240 V single phase + ground 50/60 Hz... -
Page 6: Overview
L 233-5 of the French labour code. It has been de- signed for use by a single operator positioned in front of the machine. Touch screen controller Operating handle Thumbwheels Electromagnet Silicone foam Pressure adjustment wheel Lower platen Detachable assembly Heat platen www.sefa.fr... -
Page 7: Safety
The factory-installed pneumatic, electrical and mechanical settings programmed by our technicians and the safety fea- tures must not be altered under any circumstances. SEFA accepts no liability for pro- blems that may be caused by the machine if such alterations are made. -
Page 8: Operation
Press the switch at the back of the arm to «1». The control panel page will be displayed on the touch screen. This machine must be used by qualified personnel. Switching on the machine turns on the temperature control, electronic board and electrical power supplies. www.sefa.fr... - Page 9 User guide - SEFA CLAM SPORT V3 c� Installing and using the accessories To change the upper platen, unplug the machine from the power source, wait until the platen is cold and unplug the quick-release plug connecting it to the machine. Undo the two black thumbwheels and change the platen.
- Page 10 The timer will start when the platen is pressed against the substrate. The press will open automatically when the countdown has finished. The cycle can be stopped early by pressing the cycle stop button on the control panel. The press will open automatically within 2 seconds. www.sefa.fr...
-
Page 11: Smart Touch ® Control Screen
User guide - SEFA CLAM SPORT V3 SMART TOUCH ® CONTROL SCREEN 190°C 25°C Recipes (d) Temperature - current & setpoint (b) RIGID 1:00 Pressing time (a) 0:30 Settings (e) 001502 Counter (c) Stop cycle a� Pressing time Press here to set the machine’s pressing time. - Page 12 Settings Press icon (e) in the main menu to go to the machine set- tings. There are 6 available options. The gear wheel button lets you change the machine’s tech- nical aspects. www.sefa.fr...
- Page 13 User guide - SEFA CLAM SPORT V3 Lets you choose whether the machine emits a sound each time the touch screen is used. Lets you enable or disable an alarm when the pressing time is complete. Lets you choose the unit of temperature : Celsius or Fahrenheit.
- Page 14 Contact your stockist. Blocks first cycle start request. Permits Alarm 13: Temperature not cycle start at second request (forced start reached. despite setpoint not being reached). Press the red/orange area to clear the fault. www.sefa.fr...
-
Page 15: Servicing
- For other parts, contact your stockist to determine whether they need to be renewed or repaired. b� Maintenance SEFA heat presses are practically maintenance-free. Follow the preventive mainte- nance instructions below to ensure trouble-free operation: Do not heat items that could perish or score the silicone pad or damage the heat platen’s teflon coating. -
Page 16: Troubleshooting Tips
Change the limit switch press is open The platen does not stay The limit switch is faulty. Change the limit switch down There is no power to the electro- Check the connections magnet or it is faulty www.sefa.fr... - Page 17 Manuel utilisateur - SEFA CLAM SPORT V3 www.sefa.fr...
-
Page 18: Conditions De Garantie
Pour les machines pneumatiques, toutes traces d’huile détergen- te dans le circuit pneumatique inhibent les conditions de garanties précédemment citées. Pour tout renseignement technique ou commande de pièces détachées, donner la référence de la machine ainsi que son numéro de série. www.sefa.fr... -
Page 19: Caracteristiques
Manuel utilisateur - SEFA CLAM SPORT V3 CARACTERISTIQUES Caractéristiques Poids en ordre de marche 25 kg Hauteur 643 mm Profondeur 543 mm Largeur 243 mm Dimensions du plateau Ball - Cap - Logo (13x13 cm) Alimentation électrique 220/240 V single phase + ground 50/60 Hz... -
Page 20: Generalites
L 233-5 du code du travail, pour assurer la sécurité de l’utili- sateur. Cette presse a été conçue pour un opérateur travaillant face à la machine. Panneau de contrôle Poignée de serrage Molettes Electroaimant Mousse en silicone Volant de réglage pression Ensemble plateau Plateau chauffant inférieur amovible www.sefa.fr... -
Page 21: Securité
Les réglages (pneumatiques, électriques et mécaniques) effectués par nos techniciens en atelier ainsi que les sécurités implantées sur la machine ne doivent en aucun cas être modifiés. Sinon, la société SEFA se dégagera de toutes responsabilités sur d’éventuels problèmes liés à la dite machine. -
Page 22: Utilisation
Positionner le bouton à l’arrière de la potence sur « 1 ». L’écran tactile affichera la page du panneau de contrôle. Cette machine doit être utilisée par du personnel qualifié. Lors de la mise sous tension, la régulation de température, la carte électronique et les alimentations électriques sont sous tension. www.sefa.fr... - Page 23 Manuel utilisateur - SEFA CLAM SPORT V3 c� Installation et utilisation des accessoires Pour changer de plateau supérieur, débrancher électriquement la machine, attendre que le plateau soit froid, débrancher la prise rapide qui le connecte à la machine, des- serrer les deux volants à lobes noirs et changer de plateau, puis rebrancher la prise rapide électrique.
- Page 24 En fin de décompte, la presse s’ouvre automatiquement. Si vous souhaitez interrompre le cycle, vous pouvez le faire en appuyant sur le bouton stop cycle situé sur le panneau de contrôle : la presse s’ouvrira automatiquement dans les 2 secondes qui suivent. www.sefa.fr...
-
Page 25: Écran De Controle Smart Touch
Manuel utilisateur - SEFA CLAM SPORT V3 ÉCRAN DE CONTROLE SMART TOUCH ® 190°C 25°C Recettes (d) Temperature - actuelle et consigne (b) RIGID 1:00 Temps de pressage (a) 0:30 Réglages (e) 001502 Compteur (c) Arrêt du cycle a� Temps de pressage En appuyant sur cette zone, vous pouvez régler le temps de... - Page 26 été enregistrés dans la recette. e� Réglages Dans le menu principal, appuyez sur l’icône (e) pour entrer dans les réglages de la machine. 6 possibilités apparaissent. Le bouton de la roue crantée permet de modifier les aspects techniques de la machine. www.sefa.fr...
- Page 27 Manuel utilisateur - SEFA CLAM SPORT V3 Permet de choisir si la machine produit un son à chaque fois que l’on touche l’écran tactile. Permet d’activer on non une alarme lorsque le temps de pressage arrive à terme. Permet de choisir l’unité de la température : degré Celsius ou degré Fahrenheit.
- Page 28 Contacter votre revendeur. Température en cours de montée ou des- Alarme 13 : Température non cente déclenche avant + ou – 30°C maxi atteinte. autour de la consigne. Appuyez sur la zone rouge / orange pour effacer le défaut. www.sefa.fr...
-
Page 29: Maintenance
Entretien Les presses à chaud SEFA ne nécessitent pratiquement pas d’entretien. Pour vous as- surer un bon fonctionnement, suivre les consignes préventives indiquées ci-dessous : Ne pas chauffer d’objets qui pourraient détériorer voire couper le tapis silicone ou abîmer le revêtement en téflon du plateau chauffant. -
Page 30: Conseils D'intervention Rapides
Changer le fin de course presse est ouverte. Le plateau ne reste pas Le fin de course est défectueux. Changer le fin de course en position basse L’électroaimant magnétique n’est pas Vérifier la connectique. alimenté ou est défectueux www.sefa.fr... - Page 31 Guía del usuario - SEFA CLAM SPORT V3 www.sefa.fr...
-
Page 32: Condiciones De Garantía
En el caso de las máquinas neumáticas, cualquier rastro de aceite de- tergente en el circuito neumático inhibe las condiciones de garantía mencionadas anteriormente. Para cualquier información técnica o pedido de piezas de recambio, indique la referencia de la máquina y su número de serie. www.sefa.fr... -
Page 33: Características
Guía del usuario - SEFA CLAM SPORT V3 CARACTERÍSTICAS Características Peso en funcionamiento 25 kg Altura 643 mm Profundidad 543 mm Anchura 243 mm Dimensiones de la placa Ball - Cap - Logo (13x13 cm) Alimentación eléctrica 220/240 V single phase + ground 50/60 Hz... -
Page 34: Aspectos Generales
L 233-5 del código del trabajo, para garantizar la seguridad del usuario. Esta prensa ha sido diseñada para que un operario trabaje frente a la máquina. Panel de control Manija de apriete Tornillos moleteados Electroimán Espuma de silicona Volante de ajuste presión Conjunto placa Placa térmica inferior amovible www.sefa.fr... -
Page 35: Seguridad
Los ajustes (neumáticos, eléctricos y mecánicos) realizados por nuestros té- cnicos en el taller, así como los dispositivos de seguridad instalados en la máquina, no deben modificarse en ningún caso. De lo contrario, la sociedad SEFA no se hará res- ponsable de ningún problema relacionado con la máquina. -
Page 36: Utilización
Ponga el botón en la parte posterior del soporte en «1». La pantalla táctil mostrará la página del panel de control. Esta máquina debe ser manejada por personal cualificado. Cuando se enciende la alimentación, el control de temperatu- ra, la tarjeta electrónica y las fuentes de alimentación reciben energía. www.sefa.fr... - Page 37 Guía del usuario - SEFA CLAM SPORT V3 c� Instalación y utilización de los accesorios Para cambiar de placa superior, desenchufe la máquina eléctricamente, espere a que la placa esté fría, desenchufe el conector rápido que la conecta a la máquina, afloje los dos volantes negros lobulados y cambie la placa, luego vuelva a enchufar el conector rápido eléctrico.
- Page 38 Al final de la cuenta atrás, la plancha se abrirá automáticamente. Si desea interrumpir el ciclo, puede hacerlo pulsando el botón stop ciclo situado en la pantalla de control : la prensa se abrirá automáticamente en los 2 segundos siguientes. www.sefa.fr...
-
Page 39: Pantalla De Control Smart Touch
Guía del usuario - SEFA CLAM SPORT V3 PANTALLA DE CONTROL SMART TOUCH ® 190°C 25°C Fórmulas (d) Temperatura actual y de consigna (b) RIGID 1:00 Tiempos de planchado (a) 0:30 Ajustes (e) 001502 Contador de pieza (c) Parada del ciclo a�... - Page 40 Ajustes En el menú principal, pulse el icono (e) para acceder a los ajustes de la máquina. Aparecen 6 posibilidades. El botón de la rueda dentada permite cambiar los aspectos técnicos de la máquina. www.sefa.fr...
- Page 41 Guía del usuario - SEFA CLAM SPORT V3 Permite elegir si la máquina produce un sonido cada vez que se toca la pantalla táctil. Permite activar o no una alarma cuando se va a terminar el tiempo de planchado. Permite elegir la unidad de temperatura: grados Celsius o grados Fahrenheit.
- Page 42 Póngase en contacto con su minorista. Durante la subida o bajada la temperatura Alarma 13: Temperatura no se dispara antes de + o - 30°C como máximo alcanzada alrededor de la consigna. Pulse la zona roja/naranja para subsanar el fallo. www.sefa.fr...
-
Page 43: Mantenimiento
- Para otras piezas, póngase en contacto con su distribuidor para evaluar su sustitución o reparación. b� Mantenimiento Las prensas térmicas SEFA no necesitan prácticamente mantenimiento. Para estar se- guro de que el funcionamiento sea correcto, siga las instrucciones preventivas que se indican a continuación: No caliente objetos que puedan dañar o cortar el tapete de silicona o dañar el revesti-... -
Page 44: Consejos De Intervención Rápida
Cambiar el fin de carrera la plancha está abierta. La placa no se mantiene El fin de carrera está defectuoso. Cambiar el fin de carrera en la posición baja El electroimán magnético no está ali- Compruebe las conexiones. mentado o está defectuoso www.sefa.fr... - Page 45 Benutzerhandbuch - SEFA CLAM SPORT V3 www.sefa.fr...
-
Page 46: Garantiebestimmungen
Bedienungsanleitung genannt sind, wie: - Zwischeneinstellungen, - Nachziehen von Leitungsanschlüssen usw. Bei pneumatischen Geräten wird nach Auffinden jeglicher Spuren waschaktiven Öls im Pneumatikkreis die oben genannte Garantie nichtig. Bei technischen Anfragen oder Ersatzteilbestellungen immer die Referenz-Nummer und die Seriennummer des Geräts angeben. www.sefa.fr... -
Page 47: Technische Daten
Benutzerhandbuch - SEFA CLAM SPORT V3 TECHNISCHE DATEN Technische Daten Gewicht in Betriebszustand 25 kg Höhe 643 mm Tiefe 543 mm Breite 243 mm Größe der Platte Ball - Cap - Logo (13x13 cm) Spannungsversorgung 220/240 V single phase + ground 50/60 Hz... -
Page 48: Allgemeines
Diese Thermotransferpresse wurde für intensive Produktion ausgelegt. Sie entspricht Artikel L 233-5 der französischen Arbeitsgesetzgebung zur Gewährleistung der Si- cherheit des Benutzers. Sie ist für einen ihr gegenüber arbeitenden Bediener vorgesehen. Bedienfeld Anpressgriff Rändelschrauben Elektromagnet Silikonschaum Druckeinstellrad Baugruppe untere Abnehmbare Platte Heizplatte www.sefa.fr... -
Page 49: Sicherheit
Einstellungen und die auf der Presse eingebauten Sicherheitsvorrichtungen dürfen auf keinen Fall geändert werden. Bei Zuwiderhandlung verweigert die Firma SEFA jegliche Verantwortung für eventuelle mit der Presse verbundene Probleme. DIESES GERÄT IST ZUR VERWENDUNG DURCH EINEN EINZIGEN BENUTZER VORGESEHEN a�... -
Page 50: Verwendung
Den Schalter auf der Rückseite des Auslegerarms auf « 1 » stellen. Auf dem Touchscreen kommt das Bedienfeld zur Anzeige. Dieses Gerät muss von qualifiziertem Personal benutzt wer- den. Bei der Einschaltung sind die Temperaturreglung, die Elektro- nikkarte und die Stromversorgungen in Betrieb. www.sefa.fr... - Page 51 Benutzerhandbuch - SEFA CLAM SPORT V3 c� Installation und Verwendung des Zubehörs Zum Auswechseln der oberen Platte das Gerät von der Netzversorgung trennen, das Abkühlen der Platte abwarten, den diese mit dem Gerät verbindenden Steckverbinder abziehen, die beiden schwarzen Flügelschrauben lösen, dann die Platte wechseln und sie wieder mit dem Gerät verbinden.
- Page 52 Sobald die Platte das zu bedruckende Stück berührt, startet der Timer. Nach Ablauf der eingestellten Zeit öffnet die Presse automatisch. Um den Zyklus zu unterbrechen, die Zyklus-Stopp-Taste auf dem Touchscreen drücken, wonach sich die Presse innerhalb der folgenden 2 Sekunden automatisch öffnet. www.sefa.fr...
-
Page 53: Smart Touch ® Bediendisplay
Benutzerhandbuch - SEFA CLAM SPORT V3 SMART TOUCH ® BEDIENDISPLAY 190°C 25°C Rezepte (d) Temperatur (b) RIGID 1:00 Anpresszeit (a) 0:30 Einstellungen (e) 001502 Stückzähler (c) Stopp Zyklus a� Anpresszeit Nach Wahl dieses Menüs kann die Anpresszeit des Geräts 25°C 190°C... - Page 54 Rezept gespeichert sind. e� Einstellungen Nach Drücken auf das entsprechende Symbol (e) im Haupt- menü erfolgt Zugang zu den Einstellungen des Geräts. 6 Einstellmöglichkeiten kommen zur Anzeige. Über die Zahn- rad-Schaltfläche können die technischen Aspekte des Geräts geändert werden. www.sefa.fr...
- Page 55 Benutzerhandbuch - SEFA CLAM SPORT V3 Hier kann gewählt werden, ob bei jedem Antippen des Displays ein Ton erzeugt wird oder nicht. Hier kann gewählt werden, ob, wenn sich die Anpresszeit ihrem Ende nähert, ein Alarm aktiviert werden soll. Schaltet die Temperatureinheit zwischen Grad Celsius und Fahrenheit um.
- Page 56 Mit dem Verkäufer des Geräts in Verbin- dung treten. Bei Erhöhen oder Senken der Temperatur Alarm 13: Temperatur nicht erfolgt Auslösung vor Erreichen eines Werts erreicht von 30°C unter oder über dem Sollwert. Zur Quittierung des Fehlers auf den roten oder orangen Bereich tippen. www.sefa.fr...
-
Page 57: Wartung
- Für Austausch oder Reparatur anderer Teile treten Sie bitte mit dem Verkäufer des Geräts in Verbindung. b� Instandhaltung Die SEFA-Thermotransferpressen erfordern praktisch keine Wartung. Zur Sicherung ordnungsgemäßen Betriebs die nachstehenden vorbeugenden Maßnahmen be- folgen: Keine Gegenstände erhitzen, welche die Silikonmatte schädigen oder zerschneiden oder die Teflonbeschichtung der Heizplatte beschädigen können. -
Page 58: Ratschläge Für Schnelle Eingriffe
Die Position des Magnets prüfen. offener Presse perma- eingestellt. Den Endstellungsschalter ersetzen. nent. Die Platte bleibt nicht in Der Endstellungsschalter ist fehle- Den Endstellungsschalter ersetzen. unterer Position. rhaft. Der Elektromagnet wird nicht ver- Die Anschlüsse überprüfen. sorgt oder ist fehlerhaft. www.sefa.fr... - Page 59 www.sefa.fr...
-
Page 60: Spare Parts
SHOE / LOGO UPPER AND LOWER PLATE ACC-SHL CB SHOE / LOGO LOWER PLATE PLA-6CB V3 SHOE / LOGO UPPER PLATE PLA-CB2 BALL LOWER PLATE FUS-149 CAP-IND BOI-VCLAMPRO-C VEN-311 AIM-IND UPPER PLATE (PRESS ACCESSORY) LOWER PLATE (PRESS ACCESSORY) RES-006 www.sefa.fr... -
Page 61: Wiring Diagram
WIRING DIAGRAM www.sefa.fr... -
Page 62: Maintenance Log
Pressure Air filter Cylinder Condition of Replaced Observa- Date element of hours check check check foam pad parts tions check Tip - use the following abbreviations to help complete the log more quickly: C: Checked W: Washed/Cleaned R: Replaced www.sefa.fr... - Page 64 HE AT TR ANSFER TECHNOLOGIES SEFA ZI PASTABRAC 11260 ESPERAZA FRANCE TEL. +33 (0) 4 68 74 25 89 EMAIL: CONTACT@SEFA.FR WEBSITE: WWW.SEFA.FR TECHNICAL SUPPORT EMAIL: SUPPORT@SEFA.FR...
