4. Explications des symboles figurant sur l'appareil
Conformité avec la réglementation CE concernant la basse
tension (EN-61010)
Double isolation : toutes les pièces de l'appareil qui sont sous
tension disposent d'une double isolation.
Danger ! Respectez les consignes du manuel d'utilisation !
Ce produit ne doit pas être jeté avec les ordures ménagères
lorsqu'il est arrivé en fin de vie mais il doit être apporté au
centre de collecte pour le recyclage des appareils électriques et
électroniques.
L'appareil est conçu pour effectuer des mesures sur les circuits
électriques qui sont reliés électriquement et directement au
CAT II
réseau de basse tension ; par ex. les mesures sur les appareils
ménagers, les outils portables et autres appareils similaires.
L'appareil est conçu pour réaliser des mesures dans les
installations côté bâtiments. Par exemple pour réaliser des
CAT III
mesures sur les tableaux de distribution, les disjoncteurs, le
câblage, les commutateurs, les prises d'installations fixes, les
appareils à usage industriel ainsi que les moteurs fixes.
Symbole de mise à la terre
Plage de mesure
V
Mesure tension continue et Mesure de tension alternative
Hz
Mesure de fréquence
Mesure de la résistance
Contrôle de continuité
Test de diode
Mesure de capacité

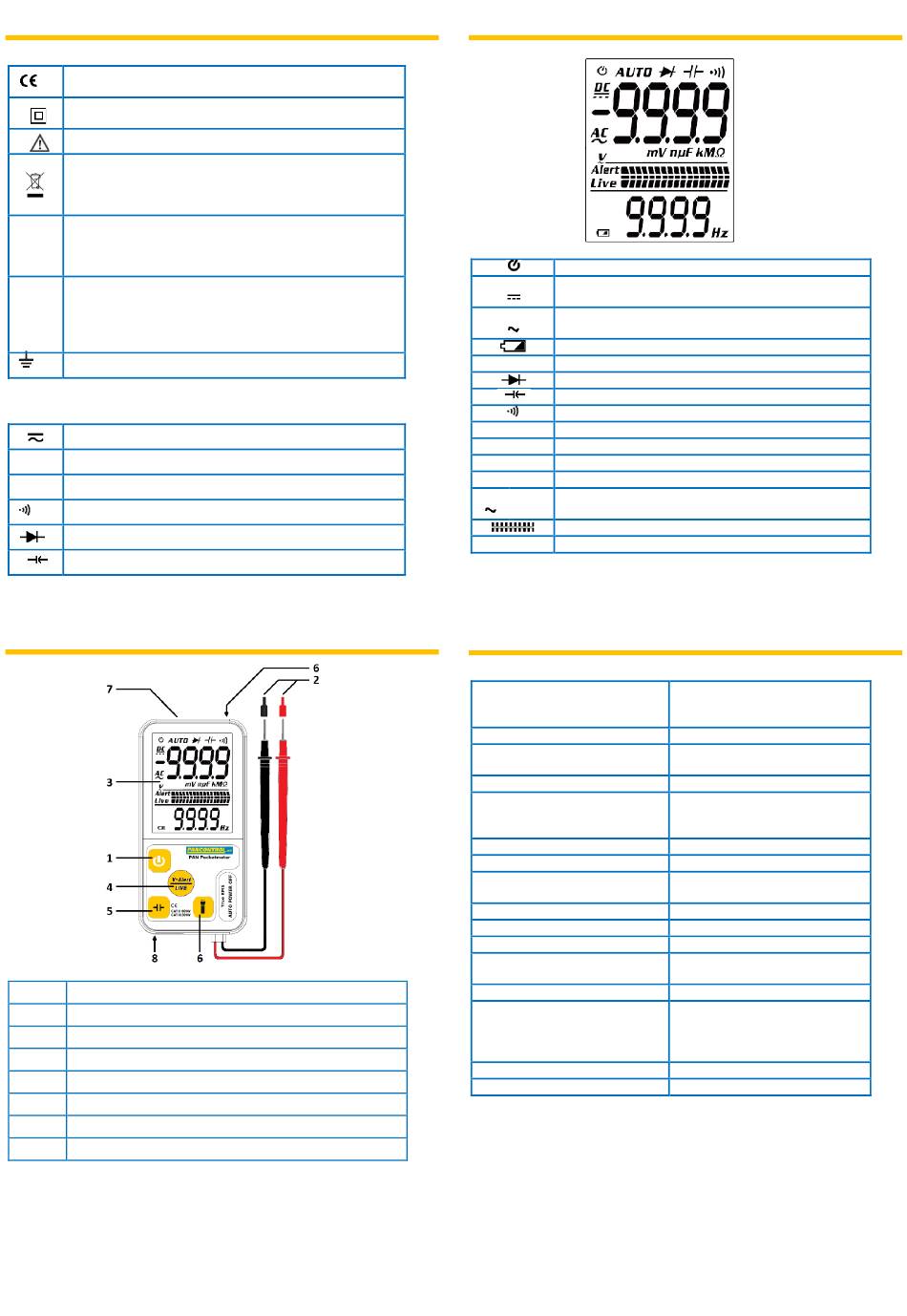

5. Eléments de commande
1
Interrupteur principal
2
Sonde (CAT II) / Couvercle de la sonde (CAT III)
3
Affichage
4
NCV *) - Bouton
5
Bouton Mesure de capacité
6
Lampe de poche (Précédent)
7
NCV *) - Capteur
8
Compartiment à piles (Précédent)
*) NCV = non contact voltage tester (Testeur de tension sans contact)
6. L'écran et ses symboles
Indicateur de service (Coupure automatique)
DC
Mesure tension continue
AC
Mesure de tension alternative
Pile faible
AUTO
Sélection plage automatique
Test de diode
Mesure de capacité
Contrôle de continuité
V
Mesure de tension (Volt)
F
Capacité (Farad)
Mesure de la résistance (Ohm)
Hz
Fréquence (Hertz)
V
Alert
NCV - Affichage
Live
Barres analogiques
OL
Affichage de la surcharge
Cet appareil n'utilise pas tous les symboles affichés dans l'image.
7. Caractéristiques techniques
Affichage
Affichage de la surcharge
Polarité
Vitesse de mesure
Catégorie (Conditions
d'utilisation)
tension max. contre terre
Protection contre les surcharges
Protection contre les surcharges
Mesure de capacité
Impédance d'entrée
Alimentation électrique
Coupure automatique
Conditions d'exploitation
Altitude
Conditions de stockage
Poids
Dimensions
2
2 x 4 Chiffres (à 9999)
gros chiffres: Résultat de mesure
petits chiffres: Fréquence
OL
automatiquement (signe moins
pour la polarité négative)
2,5 x / Seconde(s)
CAT II 600 V
CAT III 300 V (avec Couvercle de la
sonde)
600 V AC / DC
600 V
250 V
10 MΩ
2 x CR 2032 Pile bouton (s)
3 Min.
0 °C à 40 °C (32 °F à 104 °F)
45% à 80% Humidité de l'air
max. 2000 m
-10 °C à 60 °C (-4 °F à 140 °F)
45% à 80% Humidité de l'air
(Retirez la batterie si Humidité de
l'air >80%)
ca. 110 g
136 x 67 x 12 mm
