Micropilot FMR67B PROFIBUS PA
12.2.1 Adressage hardware

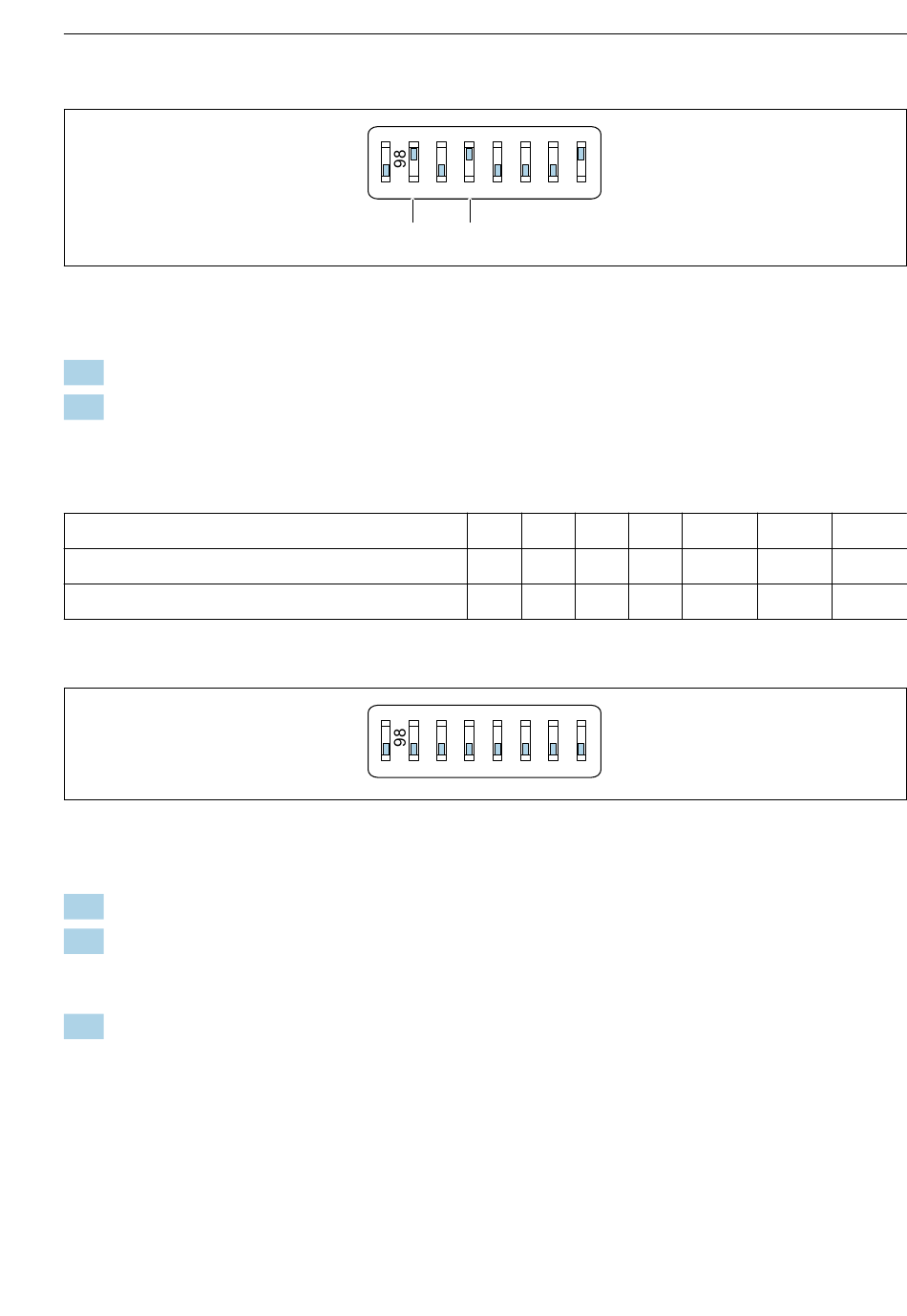

 10 Exemple pour l' a dressage hardware ; le commutateur 8 est en position "ON" ; les commutateurs 1 à
7 définissent l' a dresse.
1. Régler le commutateur 8 sur la position "ON".
2. Régler l' a dresse avec les commutateurs 1 à 7 selon le tableau ci-dessous.
Le changement d' a dresse est effectif après 10 secondes. L' a ppareil redémarre.
Affectation des valeurs de commutation
Commutateur
Valeur en position "ON"
Valeur en position "OFF"
12.2.2 Adressage software
 11 Exemple pour l' a dressage software ; le commutateur 8 est en position "OFF" ; l' a dresse est définie
dans le menu de configuration
1. Régler le commutateur 8 en position "OFF".
2. L' a ppareil redémarre automatiquement et indique l' a dresse PROFIBUS stockée dans
l' a ppareil. Le réglage par défaut est l' a dresse PROFIBUS 126 ou l' a dresse PROFIBUS
commandée avec la caractéristique de commande "Marquage", option "Adresse bus".
3. Configurer l' a dresse via le menu de configuration : Application → Profibus
→ Configuration → Adresse capteur
12.3 Structure et principe de fonctionnement du menu de configura-
tion
Les différences entre la structure des menus de configuration de l' a fficheur local et des outils
de configuration Endress+Hauser FieldCare ou DeviceCare peuvent être résumées comme
suit :
L' a fficheur local est approprié pour la configuration d' a pplications simples.
Endress+Hauser
ON
1 3 5 6
2 4 7
2 + 8 = 10
1 2
1 2
0 0
ON
1 2 3 4 5 6 7
DIP
8
3 4 5
4 8 16
0 0 0
DIP
8
Options de configuration
A0053770
6 7
32 64
0 0
A0053771
