Remontage
Conditions préliminaires
Procédure
3.7.1
2
1
3.7.2
3.7.3
3.7.4
ATTENTION
Risque de coupure. Une roue usée a souvent des bords coupants.
Manier la roue avec précaution lors du remontage de la pompe.
wc_tx001307fr.fm
•
La pompe est débranchée
•
La pompe a été vidée de son huile
Procéder comme suit pour remonter la pompe.
Remonter la rondelle de réglage de la roue (11) et la roue (10) sur
l'arbre de la pompe.
7
6
3
5
4
Remonter la rondelle plate (9) et l'écrou de la roue (8).

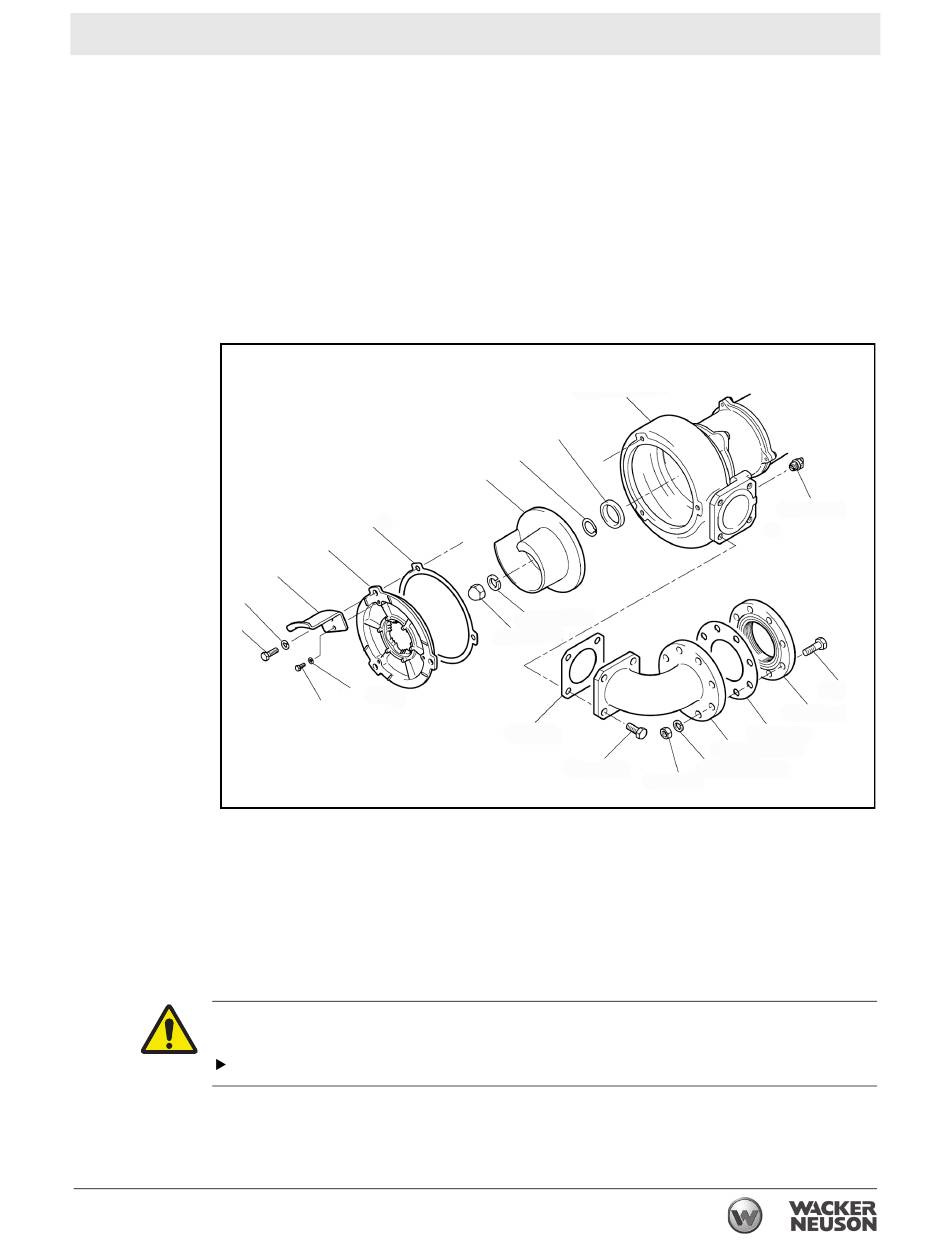

Aligner les trous du joint (7) sur ceux du couvercle d'aspiration (6),
comme illustré.
À l'aide de deux boulons à six pans (1, 4) et deux rondelles plates (2,
5) pour chaque pied (3), rattacher les pieds, le couvercle d'aspiration
et le joint à la pompe.
13
12
11
10
9
8
15
16
33
Entretien
14
22
21
20
19
18
17
