Installation de la pompe
Présentation
Mise en place de la pompe
a
b
c
d
e
f
Pour donner un rendement maximum, cette pompe exige une
installation minutieuse. Observer les recommandations suivantes
pour installer la pompe.

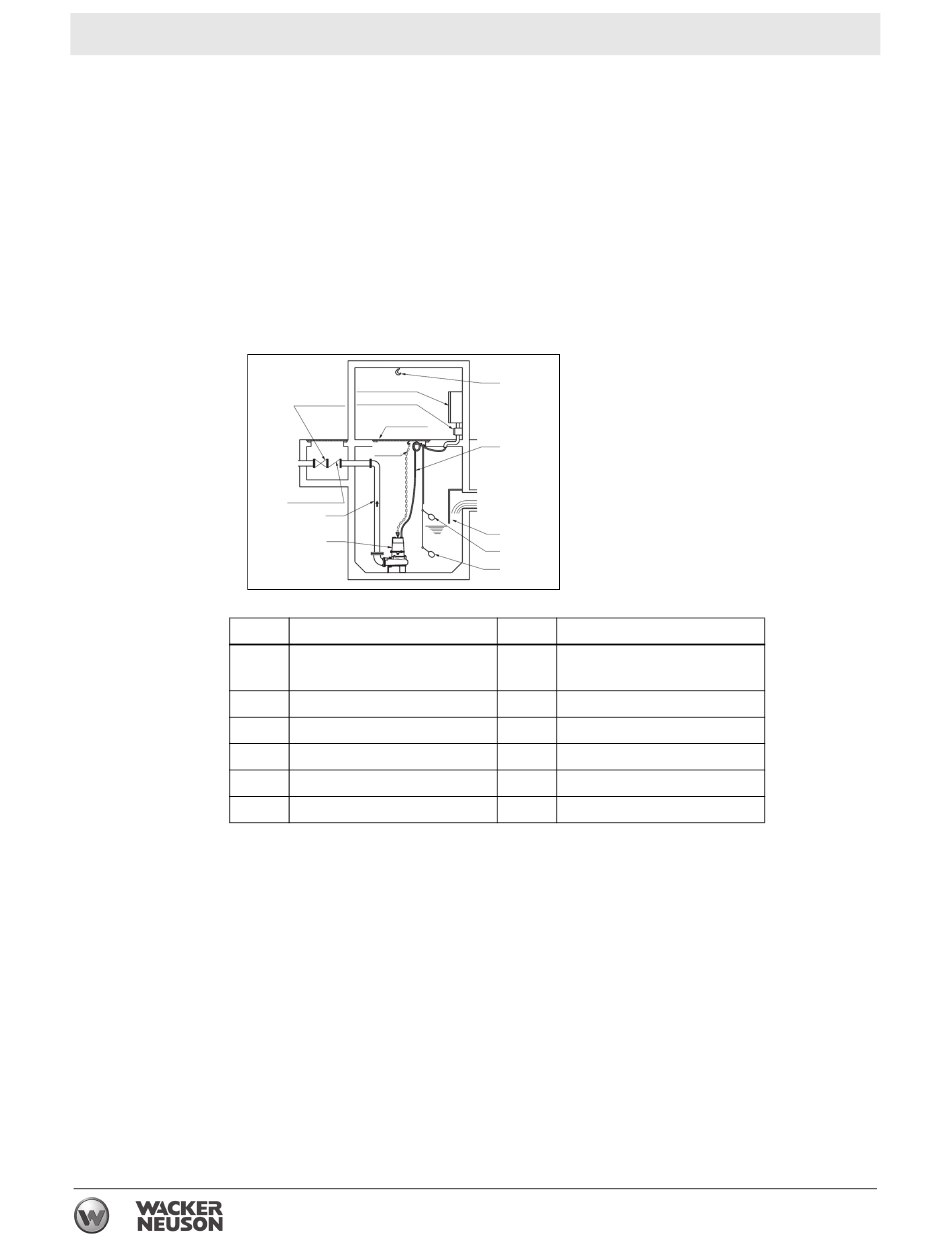

Un diagramme d'installation type est fourni ci-dessous. Contacter un
revendeur Wacker Neuson pour des conseils d'installation de la
pompe en vue d'une application particulière.
h
j
g
f
k
l
m
Description
Câble
Plaque de déflecteur
Position Marche
Position Arrêt
Crochet
Chaîne
•
Installer la pompe sur une surface plane et lisse (dalle de béton,
par ex.)
•
Ne pas placer la pompe à des endroits pouvant être sujets à des
turbulences ou pouvant permettre l'aspiration d'air par la
pompe—par exemple, près de l'arrivée d'une cuve d'eau.
Installer un déflecteur s'il est impossible de tenir la pompe à
l'écart de tels endroits.
•
Installer la tuyauterie de sorte à empêcher la formation de
poches d'air en tout point du système.
AVIS : Si la pompe fonctionne automatiquement, l'eau refoulée risque de
couler dans le sens inverse. Ce reflux peut déclencher immédiatement le
contrôle de la surface d'eau, entraînant des cycles de MARCHE/ARRÊT
continus de la pompe. Cela risque d'endommager la pompe.
e
a
b
c
d
wc_gr007263
Description
g
Couvercle de trou
d'homme
h
Panneau de commande
j
Robinet-vanne
k
Clapet de non-retour
l
Tuyau
m
Pompe
