Entretien
3.8
Remontage
Conditions préliminaires
La pompe est débranchée.
La pompe a été vidée de son huile.
Procédure
Procéder comme suit pour remonter la pompe.

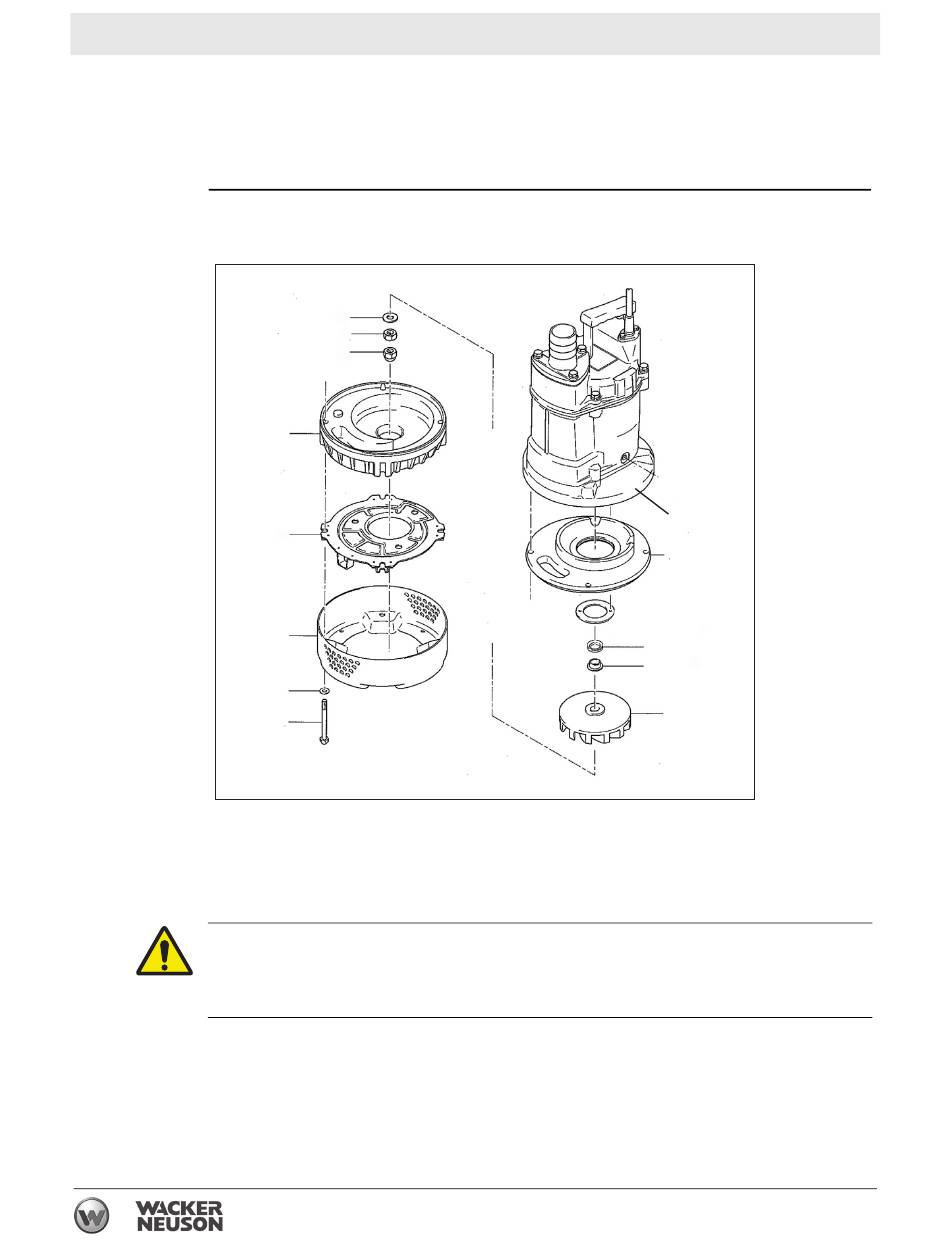

1. Monter la chemise arrière (12) sur le corps de pompe (13).
2. Placer le joint trapézoïdal (11), la douille de l'arbre (10), et la turbine (9) sur l'arbre de
la pompe.
ATTENTION
Risque de coupure. Une turbine usée a souvent des bords coupants.
Manier la turbine avec précaution lors du remontage de la pompe.
3. Placer la rondelle (8) sur l'arbre de la pompe. Serrer l'écrou à six pans (7) et l'écrou
de la turbine (6) sur l'arbre de la pompe.
4. Monter la plaque de fixation (4) dans le carter de la pompe (5).
5. Utiliser les quatre boulons à six pans (1) et les quatre rondelles plates (2) pour
attacher la plaque de fixation, le carter de pompe et le support du tamis (3) au corps
de la pompe.
8
7
6
5
4
3
2
1
32
PS2/PSA2 1503L/2203L
13
12
11
10
9
