AXIS T90C10/T90C20 Fixed-Dome-IR-LED Bedienungsanleitung
AXIS T90C20
Wenn das Kameraobjektiv nach links zeigt:
1. Entfernen Sie die zwei Schrauben auf beiden Seiten auf dem LED-Block.
2. Lösen Sie den Erdungsdraht aus dem Schraubenloch links und befestigen Sie ihn an einem
Schraubenloch auf der rechten Seite.
3. Richten Sie den LED-Block an den Schraubenlöchern auf der linken Seite aus und ziehen Sie
beide Schrauben wieder fest.
Wenn das Kameraobjektiv nach rechts zeigt:
1. Entfernen Sie die zwei Schrauben auf beiden Seiten auf dem LED-Block.
2. Lösen Sie das Erdungsdraht aus dem linken Schraubenloch und befestigen Sie es an einem
Schraubenloch rechts.
3. Lösen Sie die Kabelverschraubung und ziehen Sie das Kabel bis zur linken Seite des
IR-LED-Strahlers. Lösen Sie die beiden Schrauben auf der Steuerungseinheit und befestigen Sie
anschließend die Steuerungseinheit auf der linken Seite. Befestigen Sie den LED-Block mit zwei
Schrauben an der ursprünglichen Position der Steuerungseinheit.
4. Lösen Sie die beiden Schrauben auf der Steuerungseinheit und befestigen Sie anschließend die
Steuerungseinheit auf der linken Seite.
5. Befestigen Sie den LED-Block mit zwei Schrauben an der ursprünglichen Position der
Steuerungseinheit.

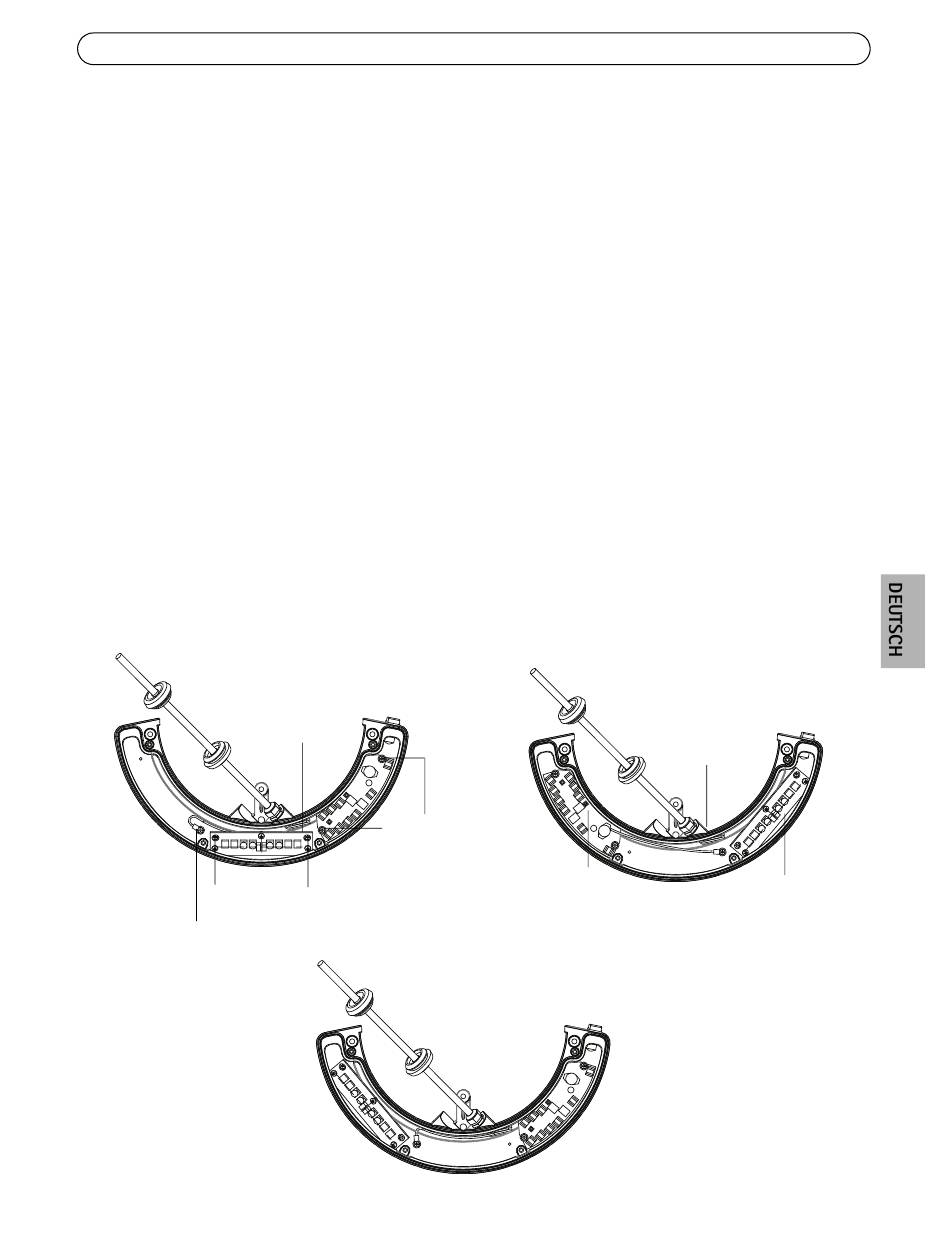

LED-Block in der Mitte
LED-Block
2 Schrauben auf LED-Block
Erdungsdraht
All manuals and user guides at all-guides.com
2 Schrauben auf
Steuerungseinheit
LED-Block auf der linken Seite
LED-Block auf der rechten Seite
Kabelverschraubung
Steuerungseinheit
Seite 33
LED-Block
