AXIS T90C10/T90C20 Fixed-Dome-IR-LED Bedienungsanleitung
3. Entfernen Sie zur Verkabelung die Dichtung aus
einem Seitenloch und dem entsprechenden
rückseitigen Kabelloch des Kameragehäuses. (Das
Kabel des IR-LED-Strahlers muss durch das linke
rückseitige Kabelloch im Kameragehäuse geführt
werden).
Führen Sie das IR-LED-Kabel durch das seitliche
und rückseitige Kabelloch im Kameragehäuse.
4. Führen Sie die beiden Kabeldichtungen durch das
seitliche Kabelloch.
5. Drücken Sie die Dichtungen in das seitliche und
rückseitige Kabelloch. Die Dichtungen müssen
ohne Falten oder Krümmungen fest in den Löchern
sitzen.
6. Positionieren Sie den IR-LED-Strahler unten
am Kameragehäuse und richten Sie das
Schraubenloch auf der Rückseite des
IR-LED-Strahlers auf das Schraubenloch im
Kameragehäuse aus. Befestigen Sie mit der
einzelnen Schraube den IR-LED-Strahler am
Kameragehäuse.
7. Befestigen Sie das Kameragehäuse an der
Montagehalterung.
All manuals and user guides at all-guides.com

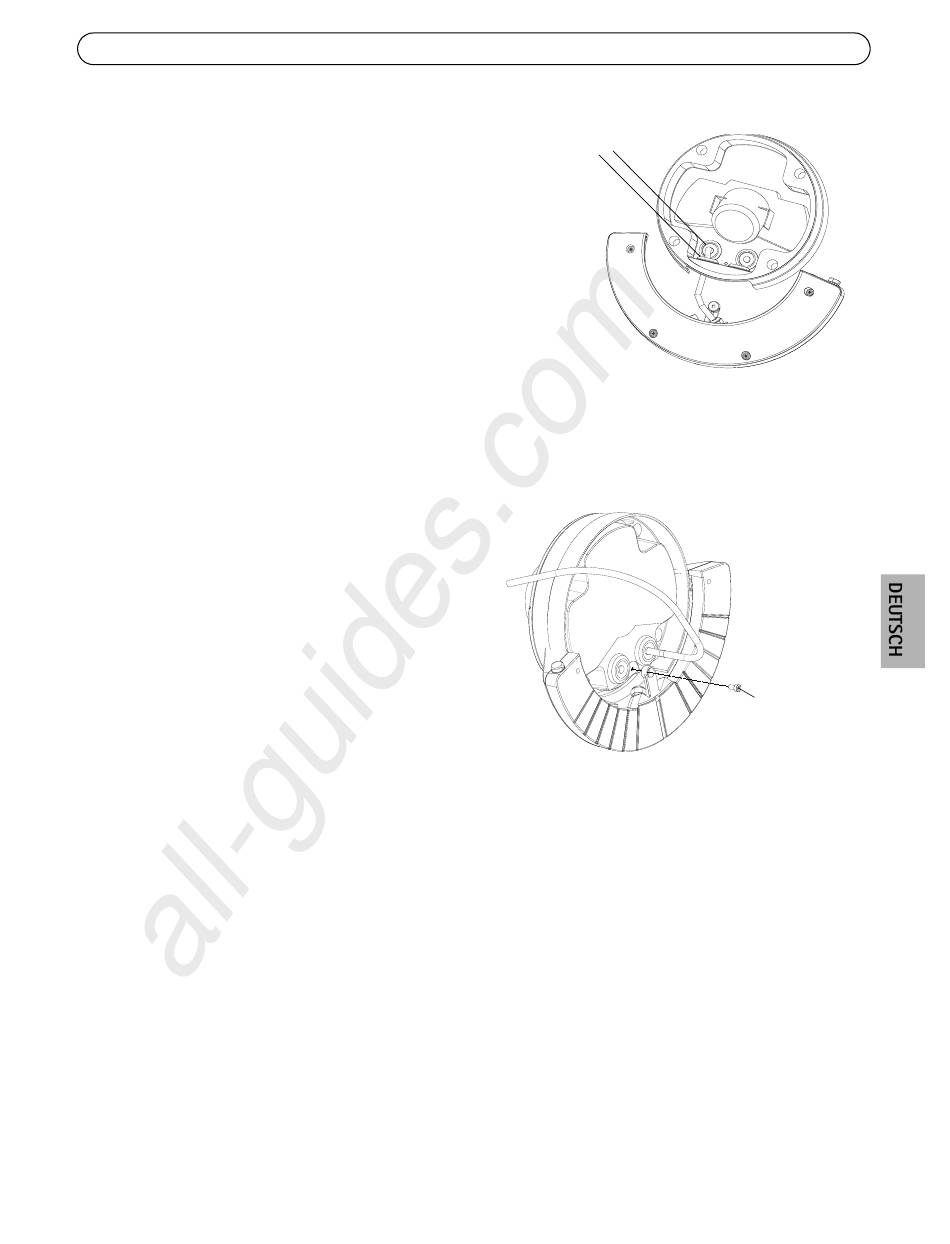

Dichtungen in den seitlichen
