Page 22 Guide d'utilisation de l'AXIS T90C10/T90C20 DEL infrarouges pour dôme fixe
AXIS T90C10
Lorsque l'objectif de la caméra est orienté vers la gauche
1. Retirer les 2 vis situées sur le dessus de chaque côté du bloc de LED et de détacher le bloc de
LED.
2. Déplacer la ferrite au centre (voir image ci-dessous).
3. Retirer les 2 vis de la carte de contrôle et fixer la carte de contrôle vers la droite.
4. Aligner le bloc de LED avec les trous de vis vers la gauche et fixer les 2 vis.
Lorsque l'objectif de la caméra est orienté vers la droite
1. Retirer les 2 vis situées sur le dessus de chaque côté du bloc de LED et de détacher le bloc de
LED.
2. Déplacer la ferrite au centre (voir image ci-dessous).
3. Desserrez le presse-étoupe et tirez une plus grande longueur de câble de maniére à atteindre le
côté gauche du module à DEL infrarouges.
4. Retirez les 2 vis situées sur la carte de contrôle et fixez cette dernière sur la gauche.
5. Fixez le bloc à DEL sur la droite (voir image ci-dessous).

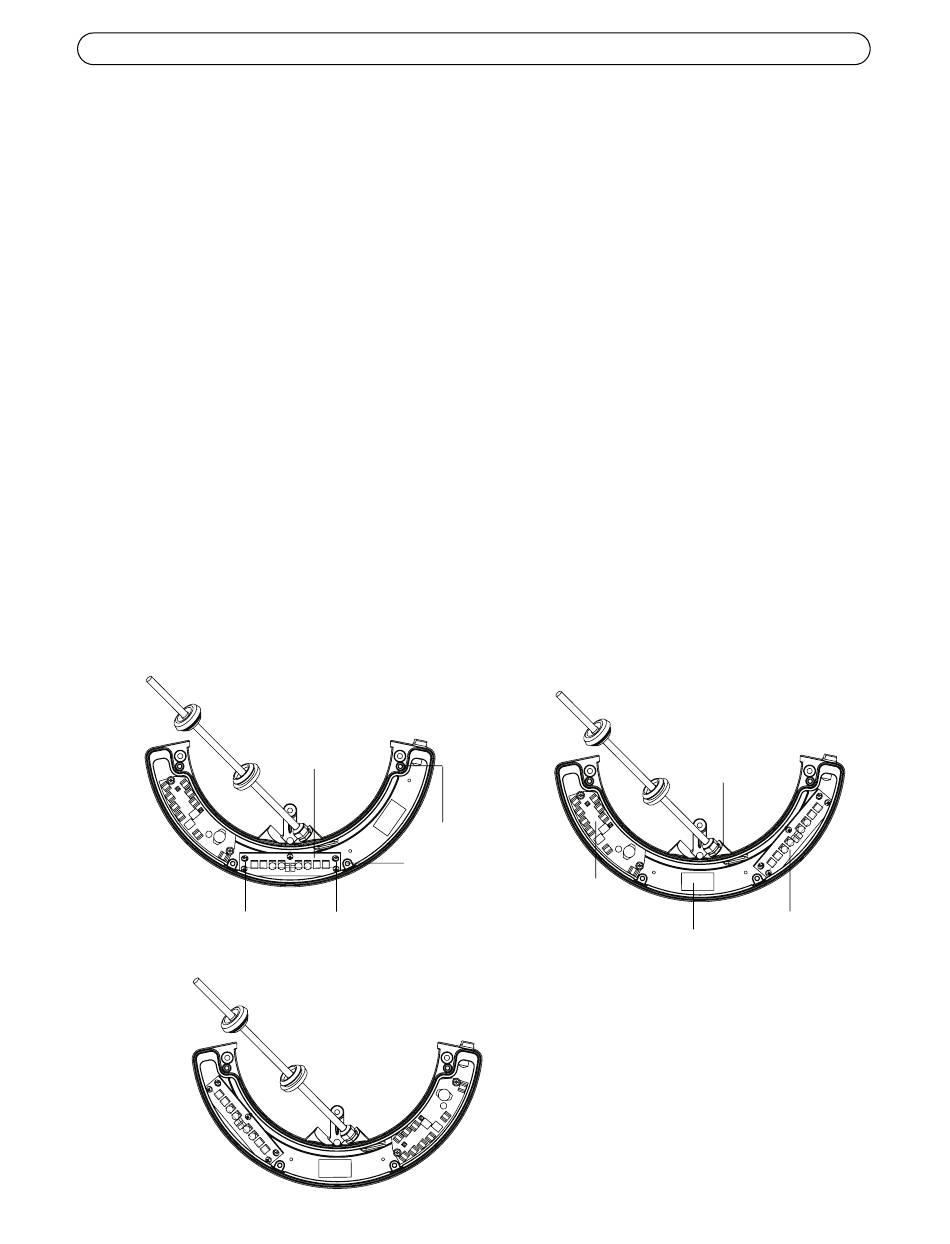

Bloc à DEL au centre
2 vis sur le bloc à DEL
All manuals and user guides at all-guides.com
Bloc à DEL
2 vis sur la carte
de contrôle
Bloc à DEL à gauche
Bloc à DEL à droite
Presse-étoupe
Carte de contrôle
Ferrite
Bloc à DEL
