Pour des informations sur les caractéristiques électriques, reportez-vous à la section
"Caractéristiques électriques" à la page
Un système à deux CPU fonctionne à partir de sources de courant basse tension
Remarque -
100 à 127 V ou haute tension 200 à 240 V. Un système à quatre CPU fonctionne à partir de
sources de courant haute tension 200 à 240 V.
2.
A l'arrière du serveur, insérez les connecteurs des deux cordons d'alimentation
fournis dans les entrées CA des unités d'alimentation électriques et fixez les
cordons à l'aide des supports de câble des prises.

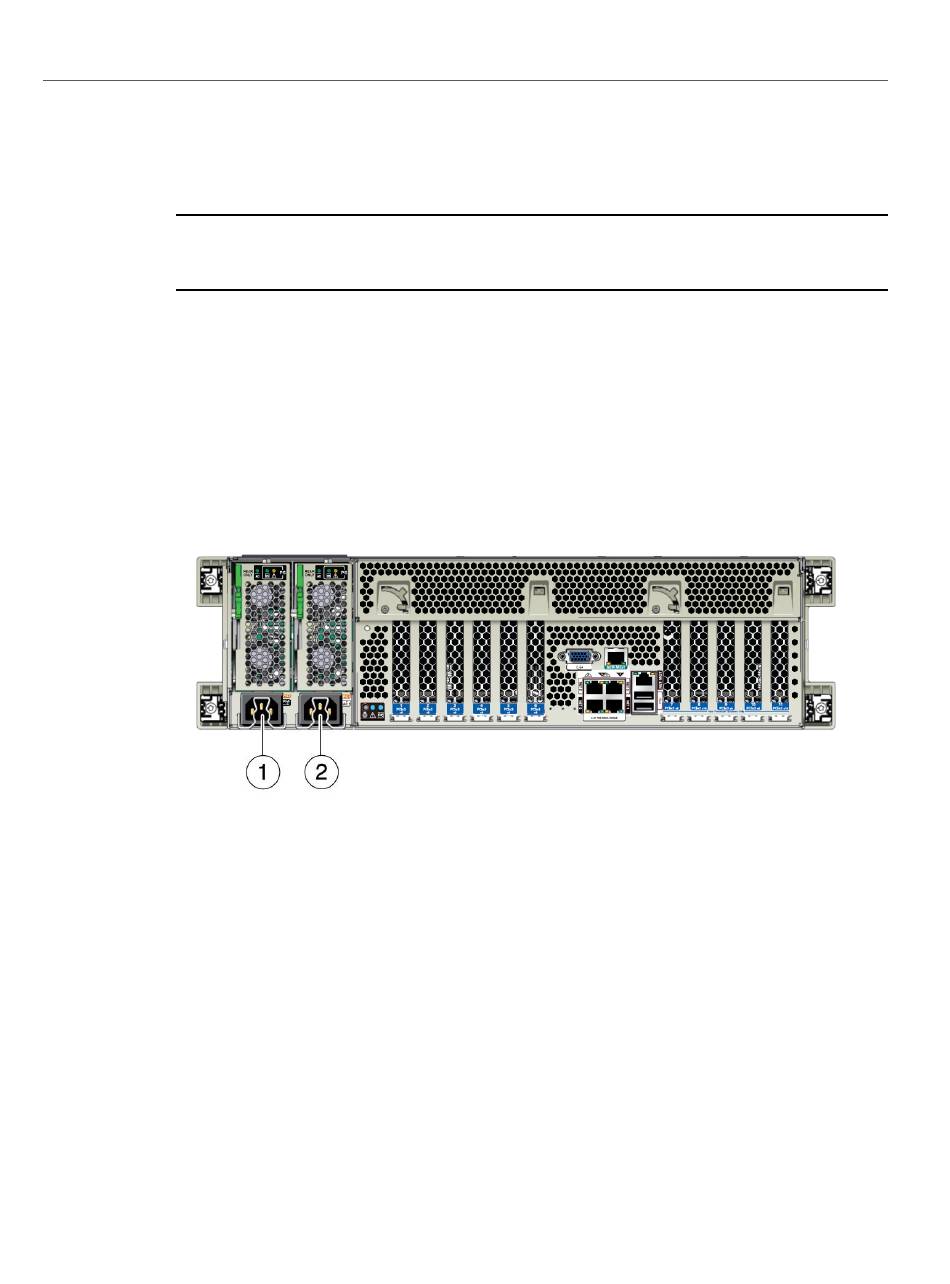

Dans l'illustration suivante, les légendes 1 et 2 indiquent l'emplacement des entrées CA de
l'unité d'alimentation. Les unités d'alimentation figurent sur le côté gauche du serveur et sont
désignées de gauche à droite. L'unité d'alimentation la plus à gauche est PS0 (légende 1), et la
plus à droite est PS1 (légende 2).
Acheminez et arrangez les câbles CA dans le rack.
3.
Assurez-vous que les câbles n'entravent pas le déplacement du serveur lors de son insertion ou
de son retrait du rack.
4.
Branchez les extrémités des cordons d'alimentation sur des prises secteur
alimentées.
Vérifiez que les unités d'alimentation fonctionnent.
5.
Comme le montre l'illustration suivante, l'unité d'alimentation comporte un panneau avec trois
indicateurs (DEL) disposés sur une seule ligne de gauche à droite : la DEL verte AC le plus à
Connexion des cordons d'alimentation
22.
Câblage du serveur
