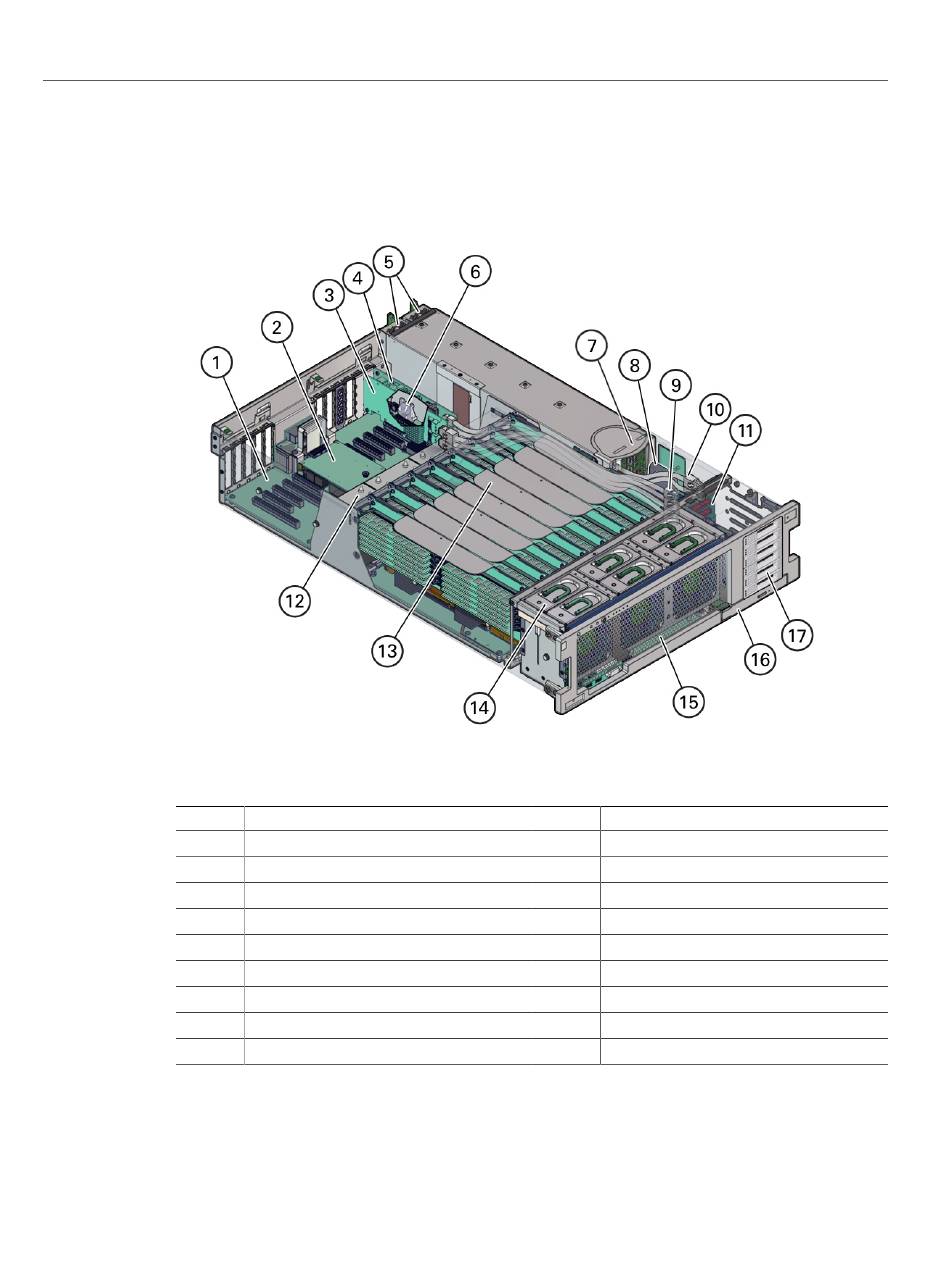

L'illustration suivante montre l'emplacement des composants remplaçables.
Légende
Description
1
Carte mère
2
Carte SP
3
Carte HBA
4
Carte de commutation PCIe NVMe
5
Alimentations électriques (2)
6
Batterie système
7
Backplane d'alimentation
8
ESM
9
Câbles NVMe (4)
5.
Vérifiez que le lecteur Flash USB Oracle System Assistant est installé.
Si vous avez commandé Oracle System Assistant, vérifiez que le lecteur Flash USB dédié est
installé sur le port USB interne, P0. L'illustration suivante montre les deux ports USB internes,
Inspection du serveur et installation des composants optionnels
Légende
Description
10
Câbles SAS HBA (2)
11
Carte backplane de l'unité de stockage
12
Dissipateurs de chaleur et CPU (2 ou 4)
13
Cartes riser de mémoire (4 ou 8)
14
Modules de ventilateur (6)
15
Carte de ventilateur
16
Lecteur de DVD
17
Emplacements d'unités de stockage (6)
