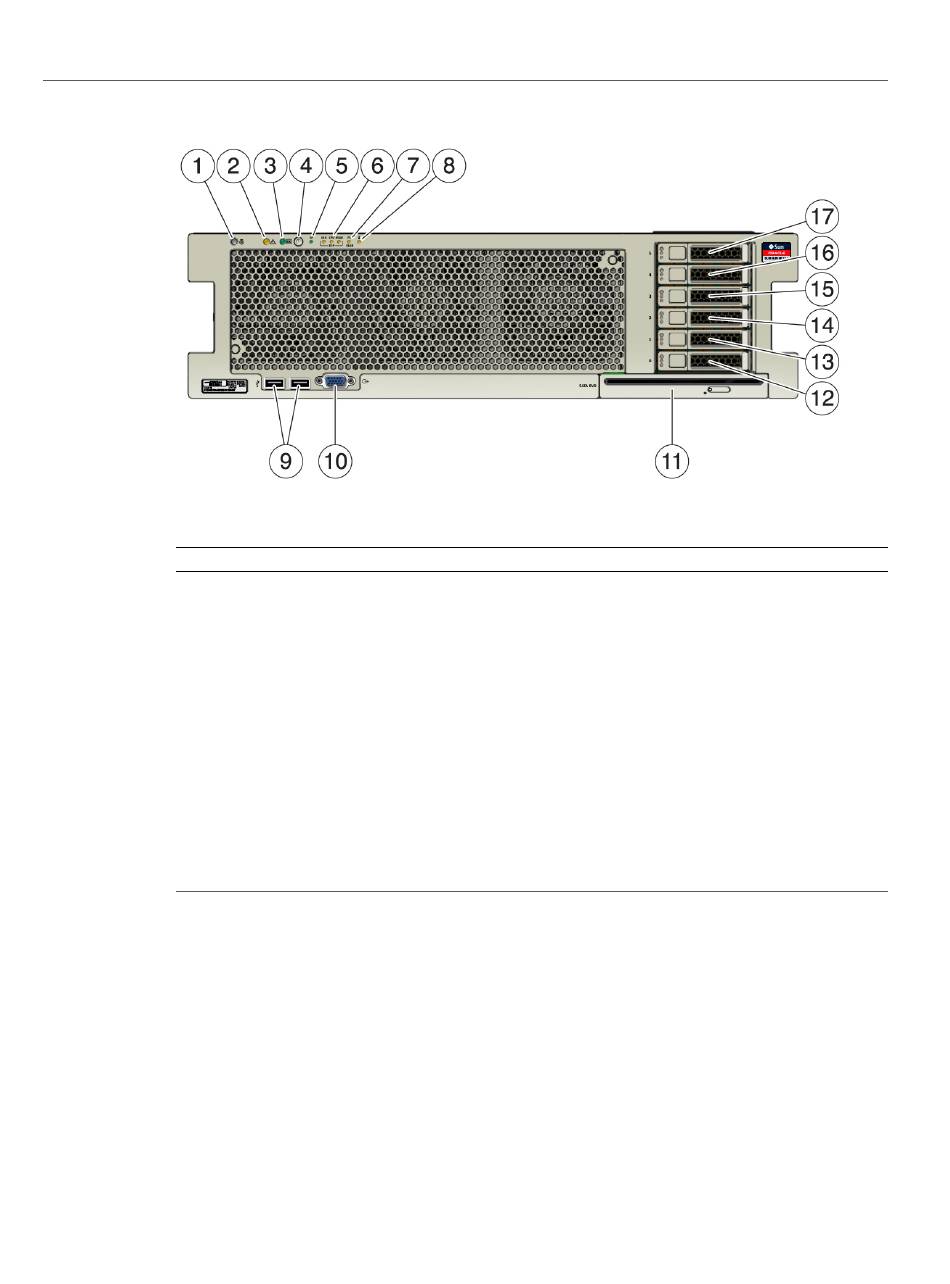

Légende Description
1
Bouton/DEL de localisation : blanc
2
DEL d'intervention requise : orange
3
DEL d'alimentation/OK : vert
4
Bouton d'alimentation
5
DEL OK/Panne du SP : vert/orange
6
DEL d'intervention requise (3) pour module de ventilateur (FAN), processeur (CPU) et mémoire (MEM) :
orange
7
DEL de panne d'alimentation (PS) (Intervention requise) : orange
8
DEL d'avertissement de surchauffe : orange
9
Ports USB 2.0 (2)
10
Port vidéo DB-15
11
Lecteur de DVD SATA (facultatif)
12–17
Emplacements d'unités de stockage de 0 à 5 (de bas en haut)
Fonctions du panneau arrière
La figure suivante représente le panneau arrière du serveur Oracle Server X5-4 et décrit ses
composants :
Fonctions des panneaux avant et arrière
Préparation à l'installation du serveur
27
