Ordre d'assemblage (suite)
- Répétez les étapes ci-dessus jusqu'à ce que tous les poteaux soient fixés au châssis de plancher.
Assurez-vous que toutes les sangles restent positionnées correctement sur les poteaux.
- Saisissez ensuite l'assemblage des poteaux et du châssis de plancher pour le positionner dans les
trous d'ancrage appropriés, ou en position correcte, s'il s'agit d'une installation de surface. Ce module
constitue le point de départ de l'assemblage suivant.
Remarque : Serrez tous les boulons dans la structure lorsque tous les châssis de plancher sont installés.

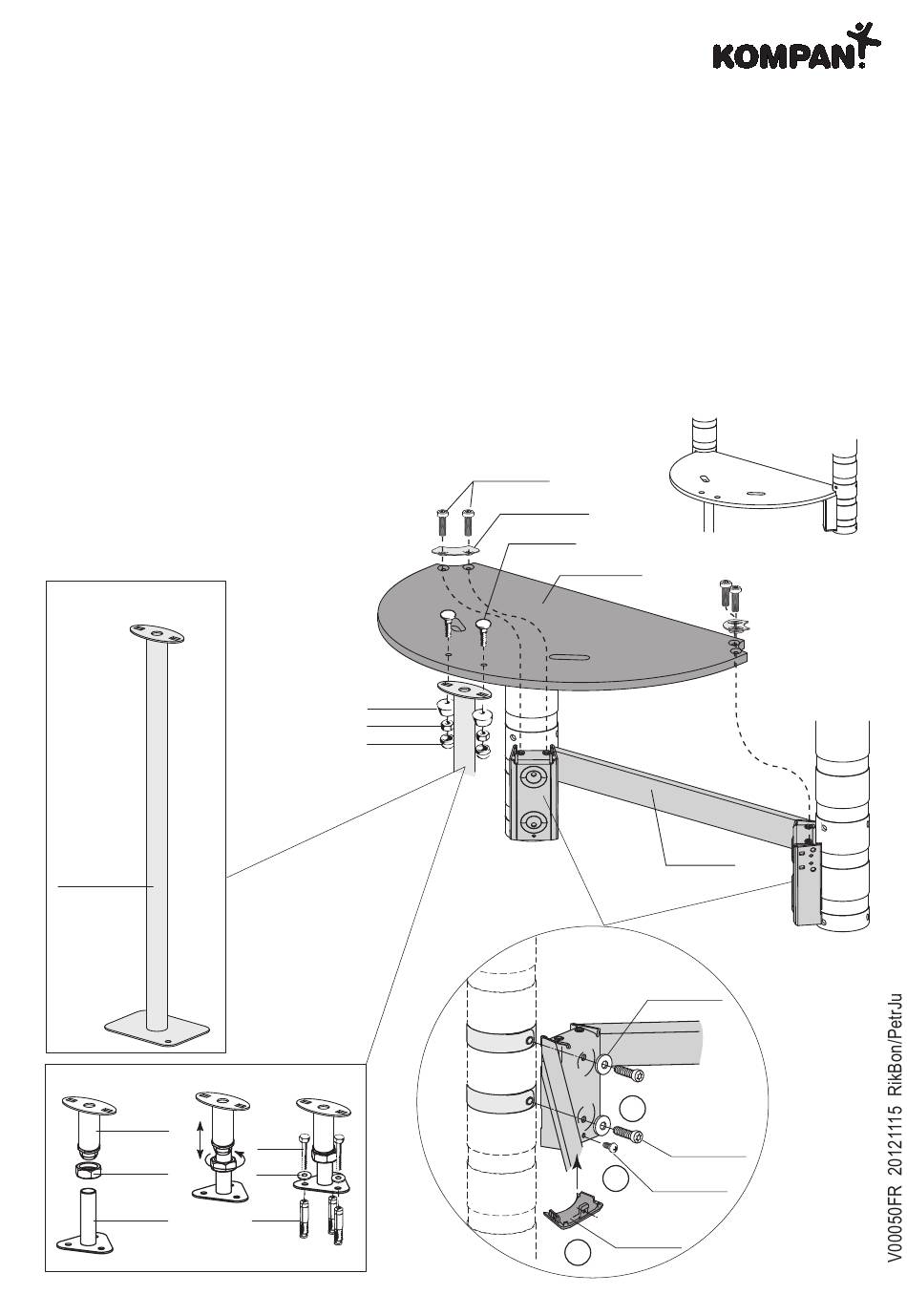

Installation de la fondation du plancher de sol (voir ill. 14) :
Le niveau inférieur (400 mm) constitue souvent le
plancher de sol. Dans ce cas, on ajoute une fondation
pour l'installation de surface ou l'installation encastrée
dans le sol.
Installation encastrée
dans le sol
A700703-51
Installation de surface
A400785-99
A209025-60
A209026-51
Copyright©KOMPAN A/S
ill. 15
A10086-18
400010-A2
A10085-18
10x65 MB
210065
702530
400315
M8 x 30 (black)
210100408030
o
A400468-52 (90
)
10x35 BB
110035-A2
B400144-0406
1
3
A400503-06
2
9/19
PLAY360
A400783-51
M8x16
201301008016
M8x40
210100408040
PT 6x14
320600506014
