Ordre d'assemblage (suite)
Installation des planchers dans le châssis
Les plaques de plancher de KOMPAN ELEMENTS possèdent une surface granitée antidérapante.
- Placez le plancher dans le châssis de plancher.
- Placez le couvercle de plancher qui s'adapte aux dimensions de l'angle du plancher.
- Veuillez noter que la partie supérieure du châssis de plancher est déjà munie de douilles filetées.

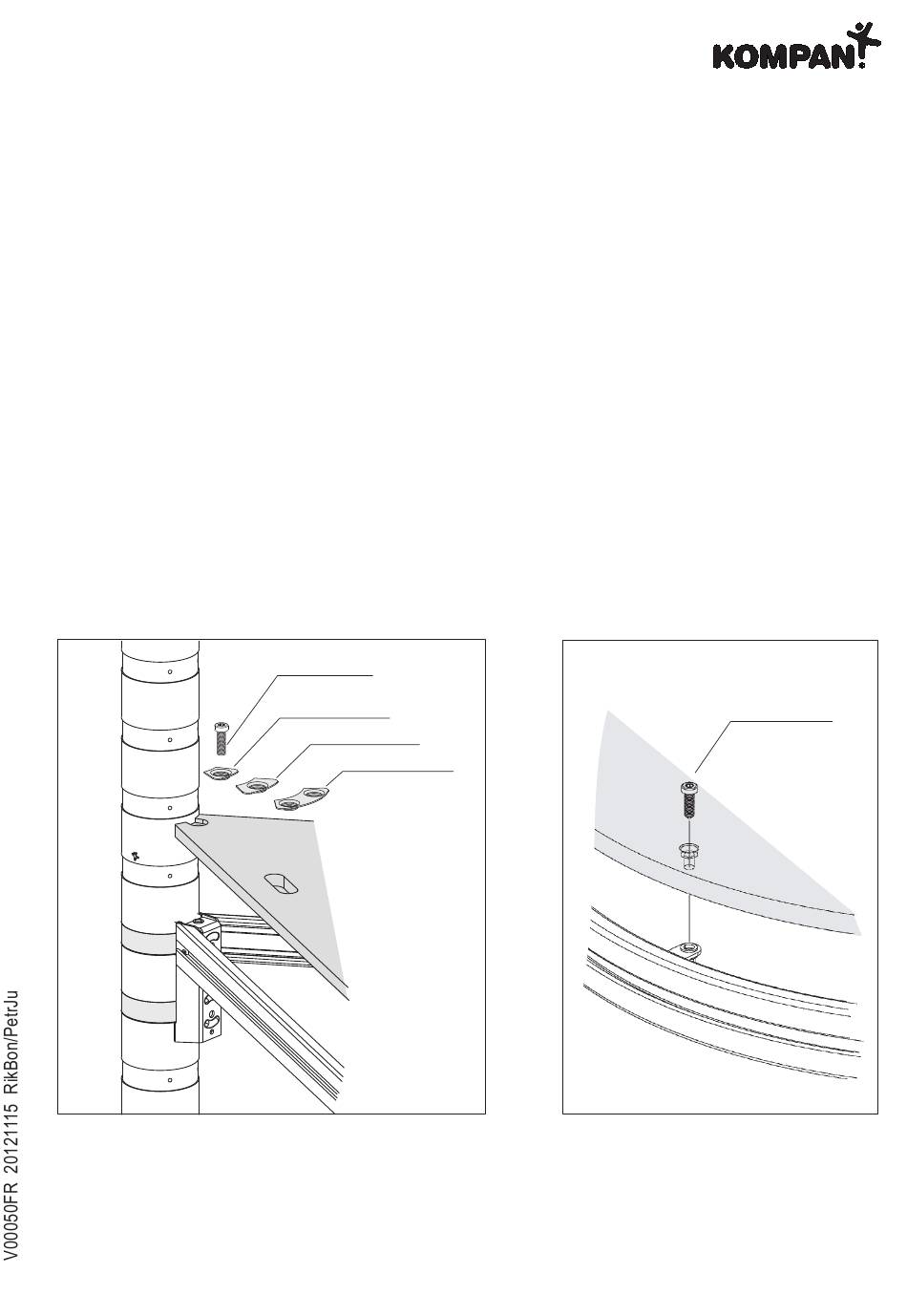

Les boulons de 8 mm doivent être montés soit dans ces douilles, voir ill. 16, soit directement dans
le fraisage pratiqué dans le plancher, voir ill. 17.
ill. 16
M8 x 30 (noir)
210100408030
o
A400466-52 (45
)
o
A400467-52 (60
)
o
A400468-52 (90
)
10/19
PLAY360
ill. 17
M8 x 30 (noir)
210100408030
Copyright©KOMPAN A/S
