Préparation de l'installation (suite)
Assemblage des poteaux
Lors de l'installation de structures dont la hauteur de la plateforme s'élève à 240 cm ou plus, il est
nécessaire de combiner 2 poteaux pour en former un plus long. Pour l'extension, utilisez le poteau
A400115-9906, qui présente 6 trous de 12 mm de diamètre pour l'assemblage de l'ancrage A400xxx
et de l'unité du connecteur A400316-51.

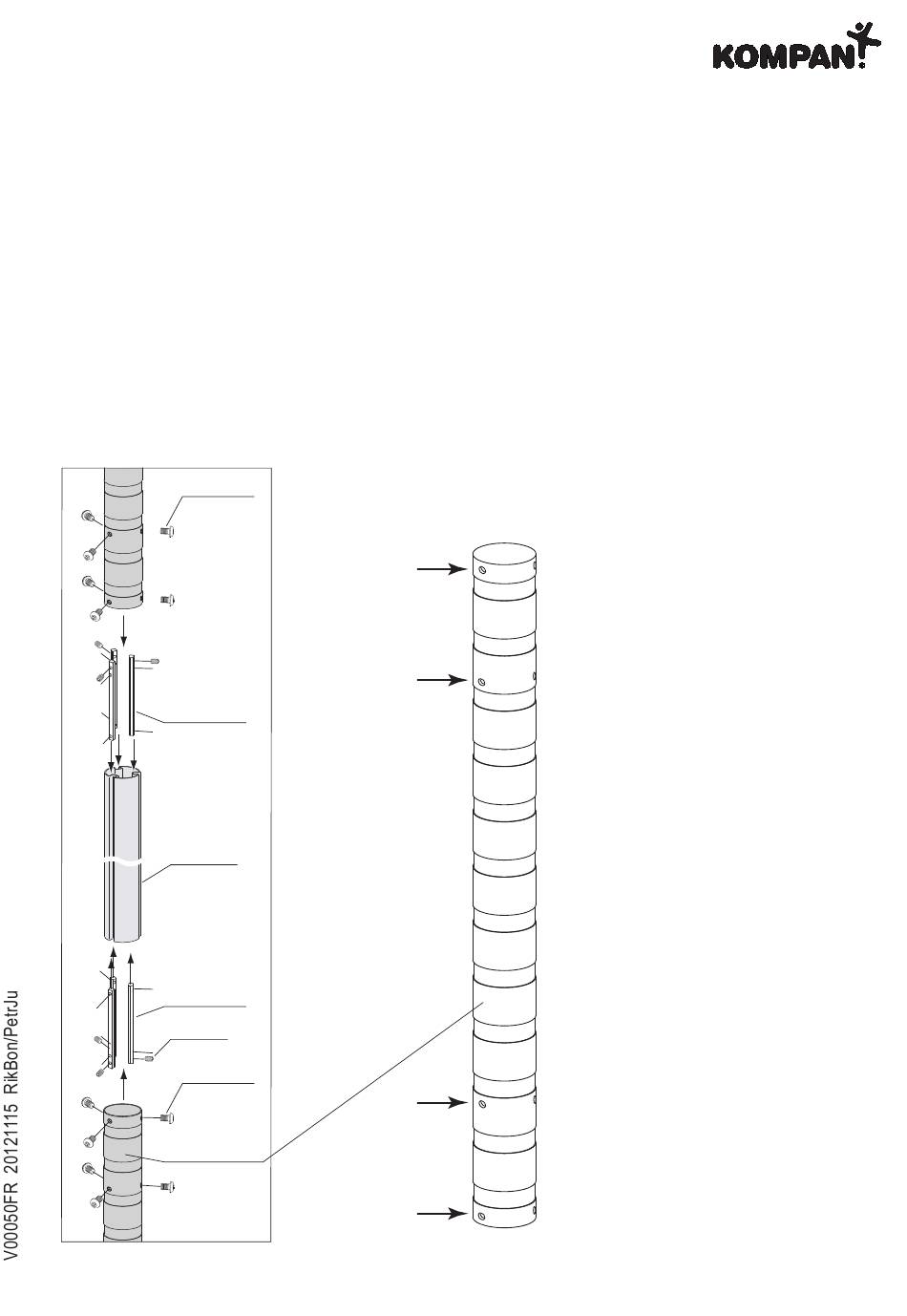

Pour réaliser l'assemblage, glissez les 6 coins A400295-128 dans le profil A400316-51. Puis, insérez
le profil avec les coins dans l'extension de poteau A400115-9906 et serrez les boutons à tête ronde
601020-A2. Maintenant, glissez cet ensemble dans le poteau à l'extrémité opposée et serrez les boutons
à tête ronde 601020-A2 - voir ill. 8.
ill. 8
10x20
601020-A2
A400295-128
50 cm
A400316-51
A400295-128
911012
10x20
601020-A2
A400115-9906
A400115-9906
