Figura 14 – Bewerkingen met de geleider / Usinage avec guide

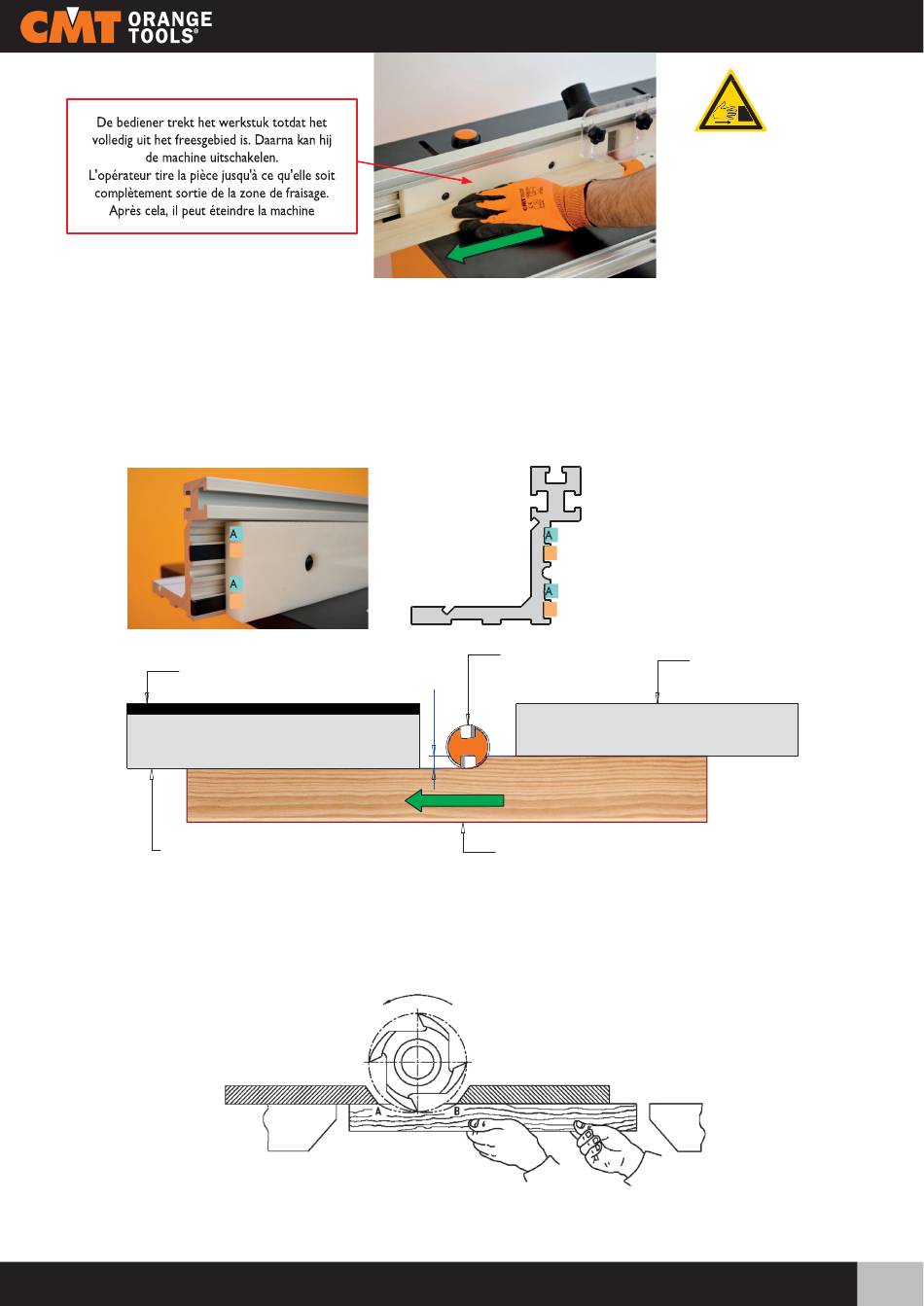

Afstandshouders
In de groeven van de geleider, onder de witte nylon aanslag,
bevinden zich 2 afstandsstangen die u helpen bij de doorvoer
van het hout tijdens de bewerking. Plaats de stangen in de
groeven "A" of "B", afhankelijk van de gewenste offset. Zodra de
stangen in de gewenste groeven zijn geplaatst, draait u de
knoppen weer aan om de aanslag vast te zetten.
B
B
AFSTANDSHOUDERS /
BARRE DE DÉCALAGE
VERSELBARE AANSLAG
BUTÉE DÉCALÉE
De machine stoppen bij gebruik van de geleiding
Als de frezing korter moet zijn dan de lengte van het werkstuk
(onderbroken bewerking met de geleider), moet de bediener de
machine uitschakelen zodra de gewenste lengte van de frezing is
bereikt en vervolgens het werkstuk verwijderen.
Voorbeeld van onderbroken bewerking met de geleider
Fig. 283
Figuur 15 - Onderbroken bewerking met de
geleider
/
Usinage interrompu avec le guide
www.cmtorangetools.com
Fig. 282
Barre de décalage
Dans les rainures de la guide, sous la butée en nylon blanc, vous
trouverez 2 barres d'espacement qui vous aideront lors de
l'évacuation du bois pendant l'usinage. Positionnez les barres
dans les rainures "A" ou "B" en fonction du décalage souhaité.
Une fois les barres positionnées dans les rainures souhaitées,
resserrez les boutons pour fixer la butée.
B
B
FREES /
FRAISE DE
OFFSET
DÉFONCEUSE
DÉCALAGE
HOUT :
BOIS
Interruption du processus d'usinage lors de l'utilisation du
guide
Si le fraisage doit être plus court que la longueur de la pièce (usinage
interrompu avec le guide), l'opérateur doit éteindre la machine une fois
que la longueur souhaitée du fraisage est atteinte, puis retirer la pièce.
Exemple d'usinage interrompu avec le guide
CMT7E+IND
GEVAAR VOOR KNEUZINGEN
DANGER OF CONTUSION
1.5mm
A
1/16"
0.85mm
B
1/32"
AANSLAG
/ BUTÉE
59
