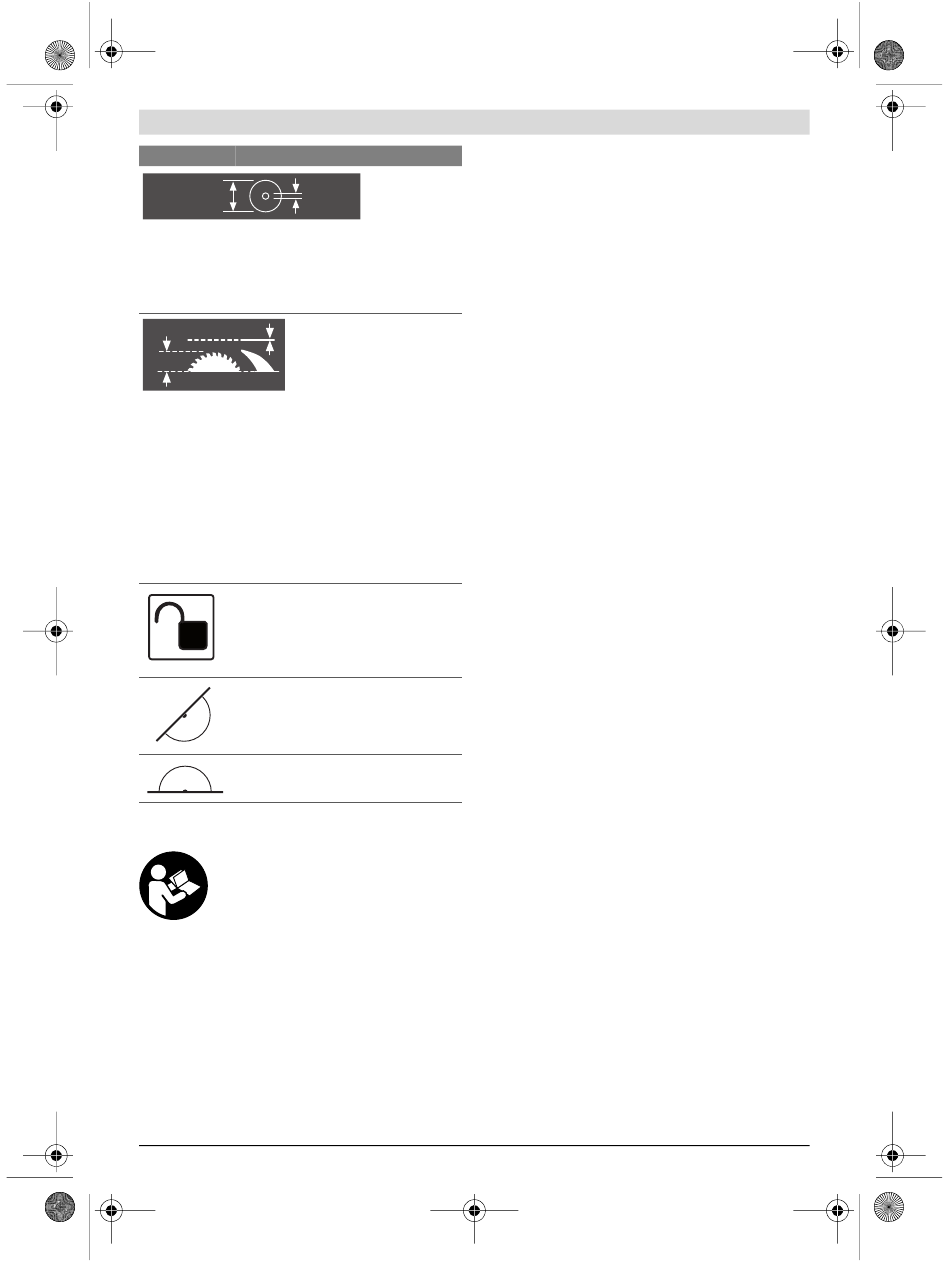

Символ Значення
305mm
Ø max.
Ø
300mm
Ø min.
Зважайте на розміри пиляльного диска.
Діаметр отвору повинен пасувати до
шпинделя без проміжку. Не
використовуйте перехідники або
адаптери.
2 mm
51 mm
Коли будете міняти пиляльний диск,
слідкуйте за тим, щоб ширина пропилу
була не меншою за 2,0 мм, а товщина
центральної частини пиляльного диска
не більшою за 2,0 мм. В противному
разі розпірний клин (2,0 мм) може
заклиниться в оброблюваній деталі.
При використанні комбінованої пилки в
якості настільної дискової пили
максимальна висота оброблюваної
заготовки становить 51 мм.
Символ на скобі 11 для підйому і
фіксації маятникової захисної кришки
та
символ на кнопці 17 для розблокування
кронштейна робочого інструмента.
Символ використання комбінованої
пилки в якості торцювальної пилки.
Символ використання комбінованої
пилки в якості настільної дискової пили.
Опис продукту і послуг
Прочитайте всі застереження і вказівки.
Недотримання застережень і вказівок може
призвести до ураження електричним
струмом, пожежі та/або серйозних травм.
Призначення приладу
Електроприлад призначений для використання на опорі
для здійснення в деревині рівних поздовжніх та
поперечних пропилів. Можливі горизонтальні кути
розпилювання від –48° до +48° а також вертикальні кути
розпилювання від –2° до +47°.
За своєю потужністю електроінструмент розрахований на
розпилювання твердих і м'яких порід дерева, а також
деревностружкових і деревноволокнистих плит.
При використанні електроприладу в якості настільної
дискової пили не дозволяється розпилювати ним алюміній
або інші кольорові метали.
Bosch Power Tools
Лампочка в електроінструменті призначена для
підсвітлювання безпосередньої зони роботи, вона не
придатна для освітлювання приміщень у будинку.
30mm
Зображені компоненти
Нумерація зображених компонентів посилається на
зображення електроприладу на сторінках з малюнками.
1 Кнопка вимкнення
2 Кнопка увімкнення
3 Монтажні отвори
4 Заглибини для рук
5 Ключ-шестигранник (6 мм)/шліцьова викрутка
6 Скоба захисту від перекидання
7 Пиляльний диск
8 Мішок для пилу
9 Викидач тирси
10 Фіксуючий гвинт скоби 11
11 Скоба
12 Гвинт з внутрішнім шестигранником для кріплення
13 Фіксатор шпинделя
14 Затискний фланець
15 Внутрішній затискний фланець
16 Кришка лінзи лазеру
Деталі торцювальної пилки
17 Кнопка розблокування кронштейна робочого
18 Рукоятка
19 Лазер/вихід лазерного променя
20 Маятниковий захисний кожух
21 Струбцина
22 Стіл торцювальної пилки
23 Шкала для настроювання кута розпилювання
24 Вставний щиток
25 Ручка фіксації для вільного настроювання кута
26 Важіль для попереднього настроювання кута
27 Насічки для стандартних кутів розпилювання
28 Отвори під струбцину
29 Подовжувач стола
30 Упорна шина
31 Пересувна упорна планка
32 Упорний гвинт для кута розпилювання
33 Упорний прогонич для кута розпилювання
34 Лампа
35 Вимикач освітлення («Light»)
36 Вимикач для позначення лінії розпилювання
37 Затискна рукоятка для вільного встановлення кута
пиляльного диска
інструмента
(горизонтального)
розпилювання (горизонтального)
розпилювання (горизонтального)
33,9°(вертикального)
33,9°(вертикального)
(«Laser»)
розпилювання (вертикального)
