3.12 CÂBLES
Veuillez d'abord toujours connecter les câbles au panneau arrière du Processeur vidéo avant de les
raccorder au périphérique. Utilisez uniquement des câbles approuvés par Laborie (voir le tableau 3.3
pour obtenir la liste des câbles approuvés).
3.13 RACCORD D'UN CÂBLE D'ALIMENTATION
Comparez les configurations de fiches d'alimentation standard utilisées dans votre pays avec celles
illustrées sur la Figure 3-H ci-dessous pour vous assurer que celle dont vous disposez est correcte. Si le
cordon d'alimentation approprié n'est pas fourni avec votre produit, contactez votre distributeur local
Laborie.
Europe continentale (en
Suisse, utiliser une prise
avec fiche SEV)
Assurez-vous que l'interrupteur principal de l'appareil est éteint avant de brancher le câble
d'alimentation.
Comment raccorder un câble d'alimentation au Processeur vidéo PrimeSight UNITY 9000 :
• Branchez le câble d'alimentation fourni dans l'entrée à trois broches située sur le panneau arrière
du Processeur vidéo PrimeSight UNITY 9000.
• Branchez l'autre extrémité dans une prise de courant CA murale.
Tous les équipements doivent être correctement mis à la terre et raccordés à un réceptacle de qualité
hospitalière à trois (3) broches aux États-Unis ou au Canada. Assurez-vous que toutes les exigences
d'alimentation sont remplies et conformes à la tension nominale située sur le panneau arrière du
Processeur.
18

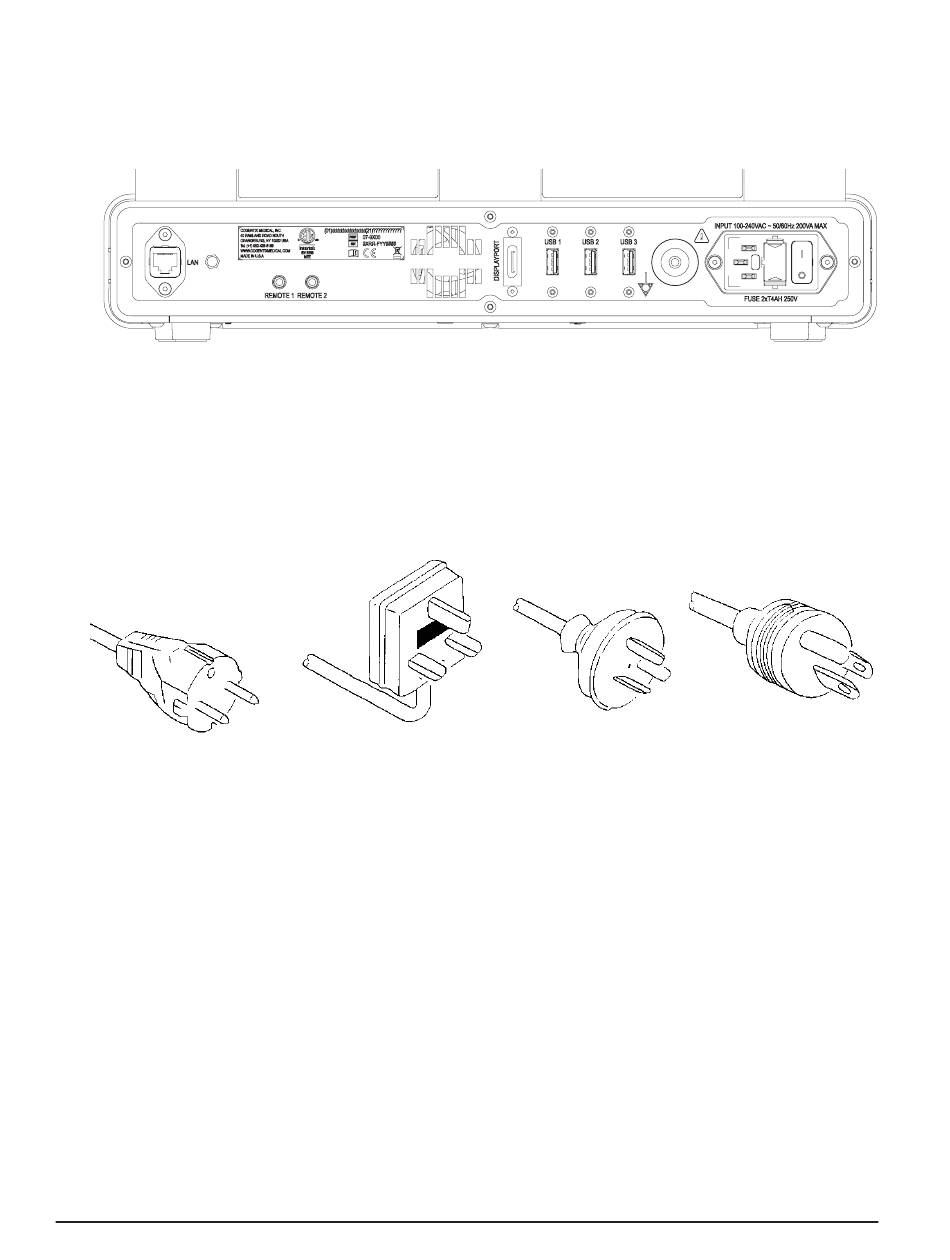

Figure 3-G : Raccords des câbles au panneau arrière
Royaume-Uni
Figure 3-H : Connecteurs de câbles d'alimentation CA
Manuel d'utilisation du Processeur vidéo PrimeSight UNITY 9000
3 - Présentation et préparation de l'équipement
Australie et Nouvelle-
Zélande
États-Unis et Canada
(qualité hospitalière)
