3 - Présentation et préparation de l'équipement
3.10 RACCORD DU VIDÉOSCOPE AU PROCESSEUR VIDÉO
AVERTISSEMENT
Lorsque vous connectez ou débranchez la fiche du câble du vidéoscope au Processeur vidéo, saisissez
fermement la fiche. Si votre main se tient au niveau du câble lors de la connexion ou du retrait, vous
pourriez l'endommager.
Comment raccorder un vidéoscope au UNITY 9000 :
• Retirez le capuchon d'étanchéité situé à l'extrémité de la fiche, s'il est installé, en tirant doucement
sur le corps de la fiche tout en tenant le serre-câble du câble vidéo.
• Insérez la fiche du câble du vidéoscope dans le connecteur du Processeur vidéo en dirigeant
la flèche d'orientation vers le haut. Le connecteur qui sera utilisé est indiqué par le symbole de
l'endoscope situé à droite, comme illustré sur la Figure 3-F.
• Enfoncez doucement la fiche du câble dans le connecteur du panneau avant du Processeur vidéo
jusqu'à la butée. L'ajustement est conçu pour être très confortable.
3.11 RACCORD D'UN PÉRIPHÉRIQUE
Vous pouvez raccorder le UNITY 9000 à divers périphériques par l'intermédiaire des connecteurs du
panneau arrière :
• Moniteur numérique externe
– DisplayPort (non disponible sur tous les appareils ; HDMI ou DVI avec un câble adaptateur
disponible en option)
• Imprimante USB
• Clavier
• Pédale
• Périphériques de stockage USB (disque dur USB ou clé USB)
Lors de l'utilisation d'un transformateur d'isolation avec tout périphérique, assurez-vous que les
exigences d'alimentation de l'équipement ne dépassent pas la capacité du transformateur d'isolation.
Pour en savoir plus, contactez votre représentant local Laborie.
Manuel d'utilisation du Processeur vidéo PrimeSight UNITY 9000
Ne débranchez pas la fiche du câble du vidéoscope lorsque l'endoscope
est sous tension. Le non-respect de cette précaution pourrait entraîner des
dommages matériels graves et irréversibles.

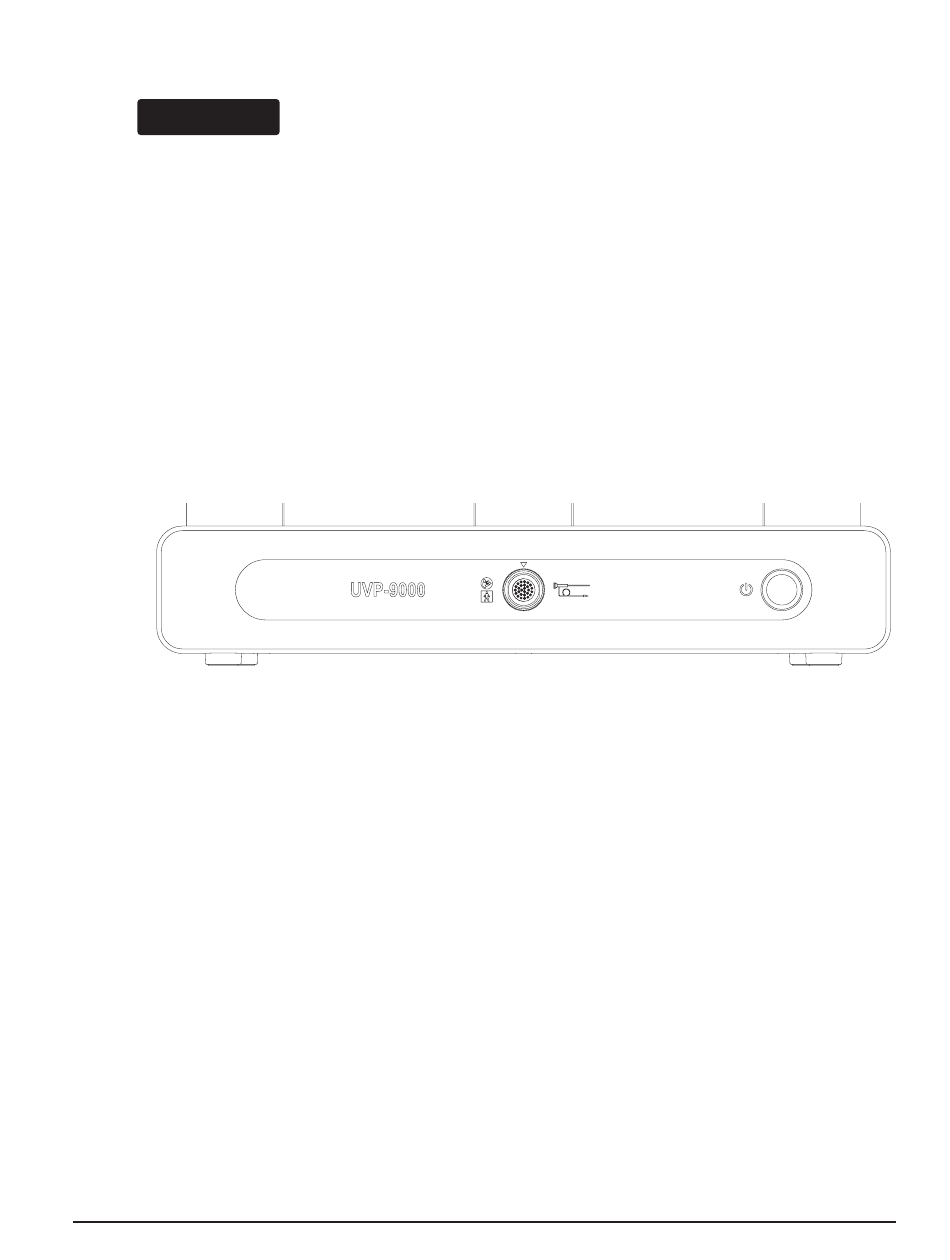

Figure 3-F : Raccordez le câble du vidéoscope au Processeur vidéo
17
