8.5 CPXV et CPXRV options d'étanchéité et de moteur
8.5.1 Options d'étanchéité
4590.3

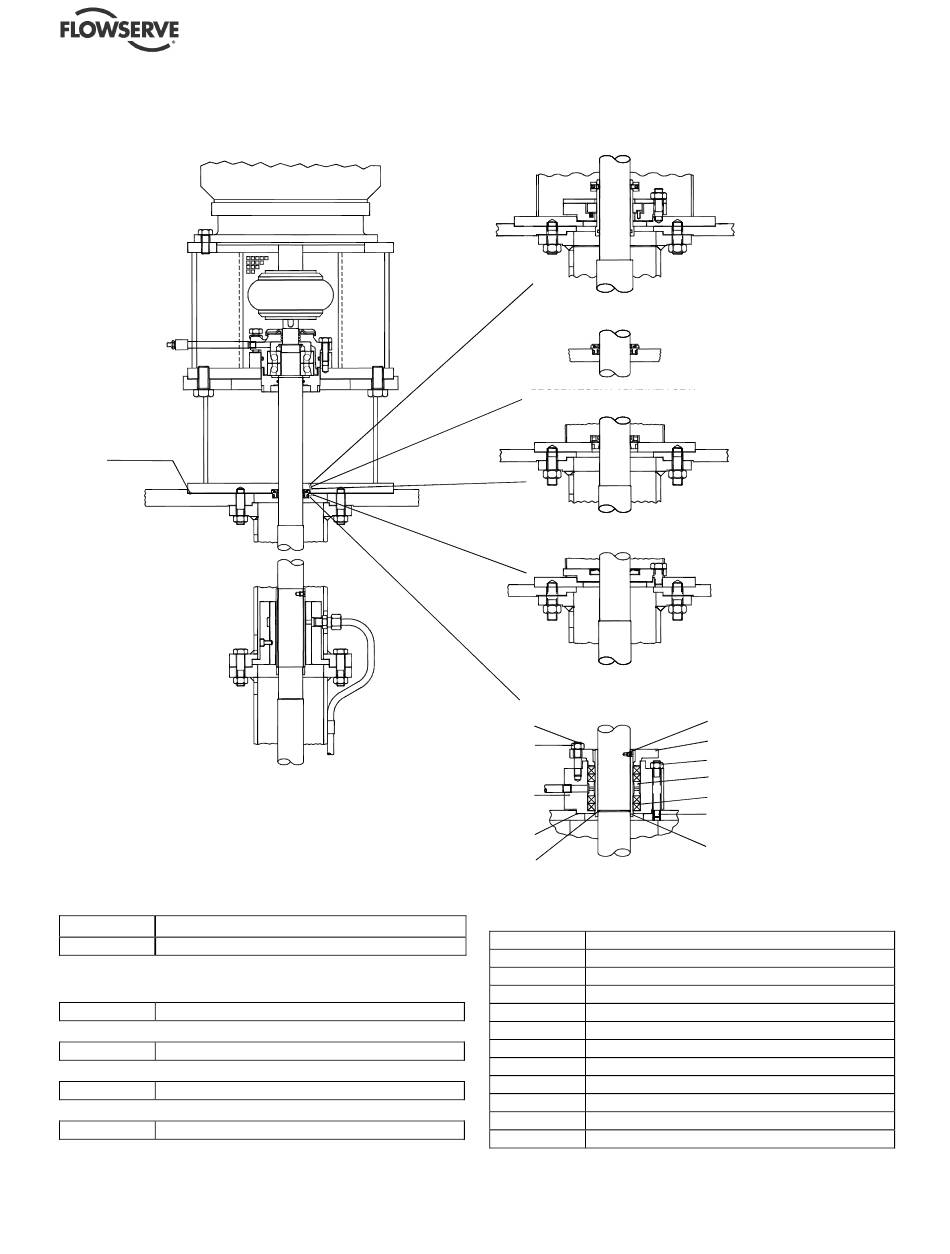

Croquis issus de B736/048, feuillet 4, rev F
Désignation
Item
4590.3 Joint plat du corps *
* Un étanchéifiant liquide est utilisé lors d'assemblage spécifique.
Option étanchéité segmentée de carbone
4305 Bague d'étanchéité d'arbre
Labyrinthe d'étanchéification propriétaire
4330 Bague labyrinthe
Option d'étanchéité magnétique
4305 Bague d'étanchéité d'arbre
Option de joint à lèvre PTFE
4305 Bague d'étanchéité d'arbre
Page 38 de 44
MANUEL D'UTILISATION CPXV et CPXRV FRANÇAIS 71569194 02-10
6572.3
6580.6
4590.3
4610.3
Option de presse étoupe
Etanchéité segmentée de carbone
Labyrinthe d'étanchéification
Etanchéité magnétique
Joint à lèvres PTFE
4110
Presse étoupe
2400.2 Chemise
4110 Logement de la presse étoupe
4120 bourrelet
4130 Logement de bourrelet
4134 Bague de lanterne
4590.3 Joint plat du corps
4610.3 Joint torique
6570.13 Vis
6572.2 Goujon
6572.3 Goujon
6580.5 Ecrou
6580.6 Ecrou
6570.13
4120
6580.5
4134
4130
6572.2
2400.2
