Ils sont valables pour une extrémité de pompage de
100 ºC (212 ºF) et la semelle sur une base rigide.
Taille de la
flasque de
décharge
Fx
mm (in.)
40 (1.5) 0.71 (160)
50 (2.0) 0.71 (160)
80 (3.0) 1.07 (240)
100 (4.0) 1.42 (320)
125 (5.0) 1.95 (440)
150 (6.0) 2.49 (560)
200 (8.0) 3.78 (850)
250 (10.0) 5.34 (1 200)

4.5.4 Tuyauterie auxiliaire

4.5.4.1 Pompes équipées d'une plaque de base à
presse-étoupe
S'assurer que la garniture du presse-
étoupe est alimentée en liquide.
4.5.4.2 Pompes équipées de garnitures
mécaniques
Les garnitures simples, prévues avec un quench
extérieur doivent être raccordées sur un circuit
extérieur, comme par exemple un circuit vapeur
basse pression, ou un réservoir surélevé. Pression
maximale recommandée environ 0.35 bar (5 psi).
Les garnitures doubles dos à dos nécessitent un
liquide de barrage compatible avec le liquide pompé.
Pour les garnitures mécaniques doubles, montage
bas a bas, le liquide de barrage aura une pression
supérieure d'au moins 1 bar (15 psi) à la pression du
liquide pompé derrière la garniture côté pompe.
Page 15 de 44
MANUEL D'UTILISATION CPXV et CPXRV FRANÇAIS 71569194 02-10

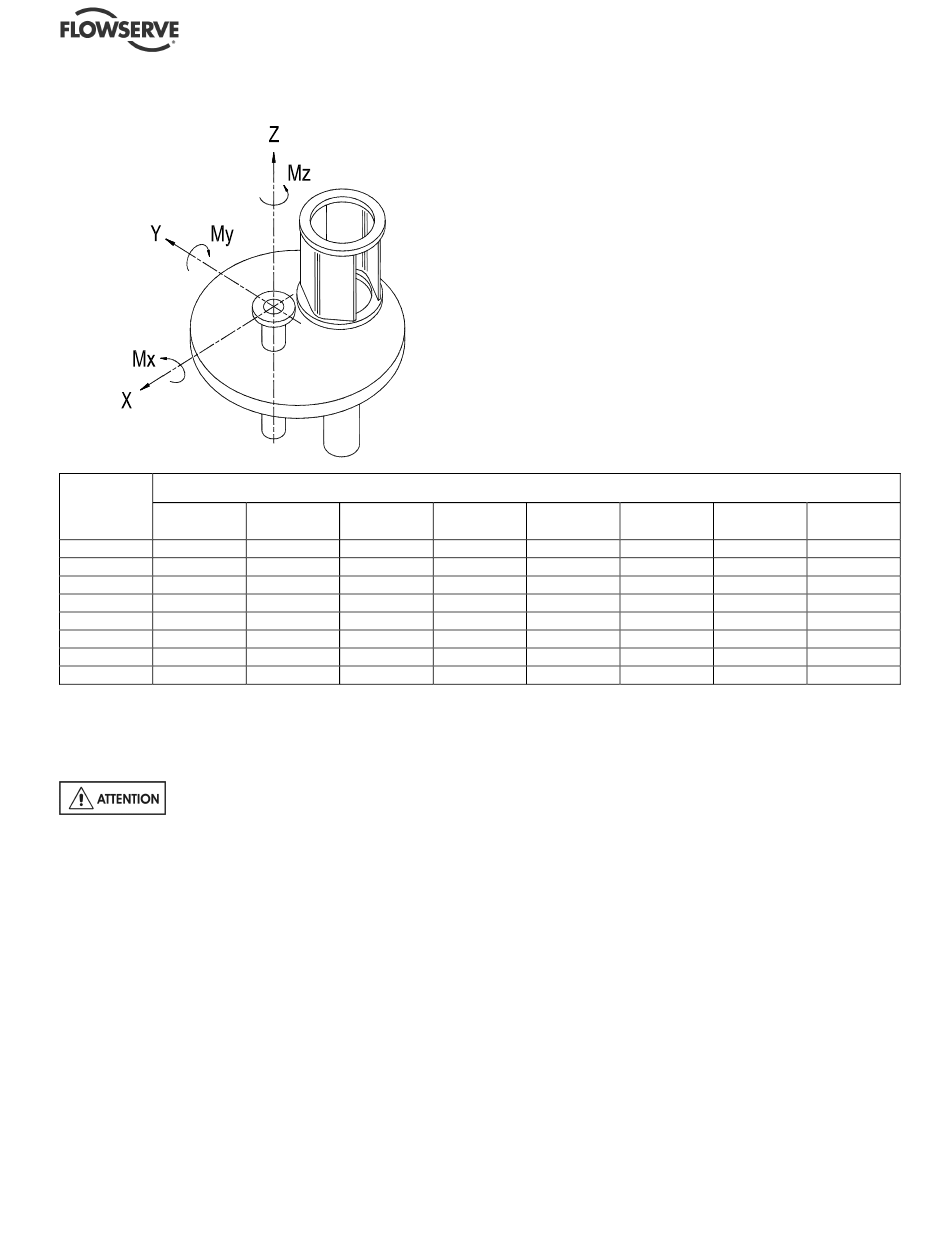

Forces maximaux (F) en kN (lbf) et moments (M) en Nm (lbf•ft)
Fy Fz
0.58 (130) 0.89 (200)
0.58 (130) 0.89 (200)
0.89 (200) 1.33 (300)
1.16 (260) 1.78 (400)
1.58 (355) 2.45 (550)
2.05 (460) 3.11 (700)
3.11 (700) 4.89 (1 100)
4.45 (1 000) 6.67 (1 500)
Fr Mx
1.28 (290) 0.46 (340)
1.28 (290) 0.46 (340)
1.93 (430) 0.95 (700)
2.56 (570) 1.33 (980)
3.50 (790) 1.93 (1 420)
4.48 (1010) 2.30 (1 700)
6.92 (1560) 3.53 (2 600)
9.63 (2 200) 5.02 (3 700)
D'autre part, la pression du liquide de barrage
n'excédera pas la limite autorisée de la garniture côté
atmosphère. En cas de pompage de liquides
toxiques, la fourniture et l'évacuation du liquide de
barrière doivent être réalisés de façon sécurisé et en
conformité avec la législation locale.
Des garnitures spéciales peuvent nécessiter la
modification de la canalisation auxiliaire décrite plus
haut. Consulter Flowserve si vous avez des doutes
sur la méthode ou la configuration correcte.
4.5.4.3 Pompes pourvues de chambres de
chauffage
Dans le cas ou la pompe est construite comme une
unité à enveloppe de chauffage, la vapeur doit être
reliée à la flasque d'admission de vapeur et retirée par
la flasque d'échappement de vapeur. Ces flasques sont
situées sur la face supérieure de la semelle. Une vanne
de vapeur à collet devra équiper l'admission et
l'échappement de la vapeur pour le contrôle de
l'alimentation en vapeur.
My Mz
0.23 (170) 0.35 (260)
0.23 (170) 0.35 (260)
0.47 (350) 0.72 (530)
0.68 (500) 1.00 (740)
0.98 (720) 1.36 (1 000)
1.18 (870) 1.76 (1 300)
1.76 (1 300) 2.58 (1 900)
2.44 (1 800) 3.80 (2 800)
