Montage
≥ 5 × DN ≥ 2 × DN
26

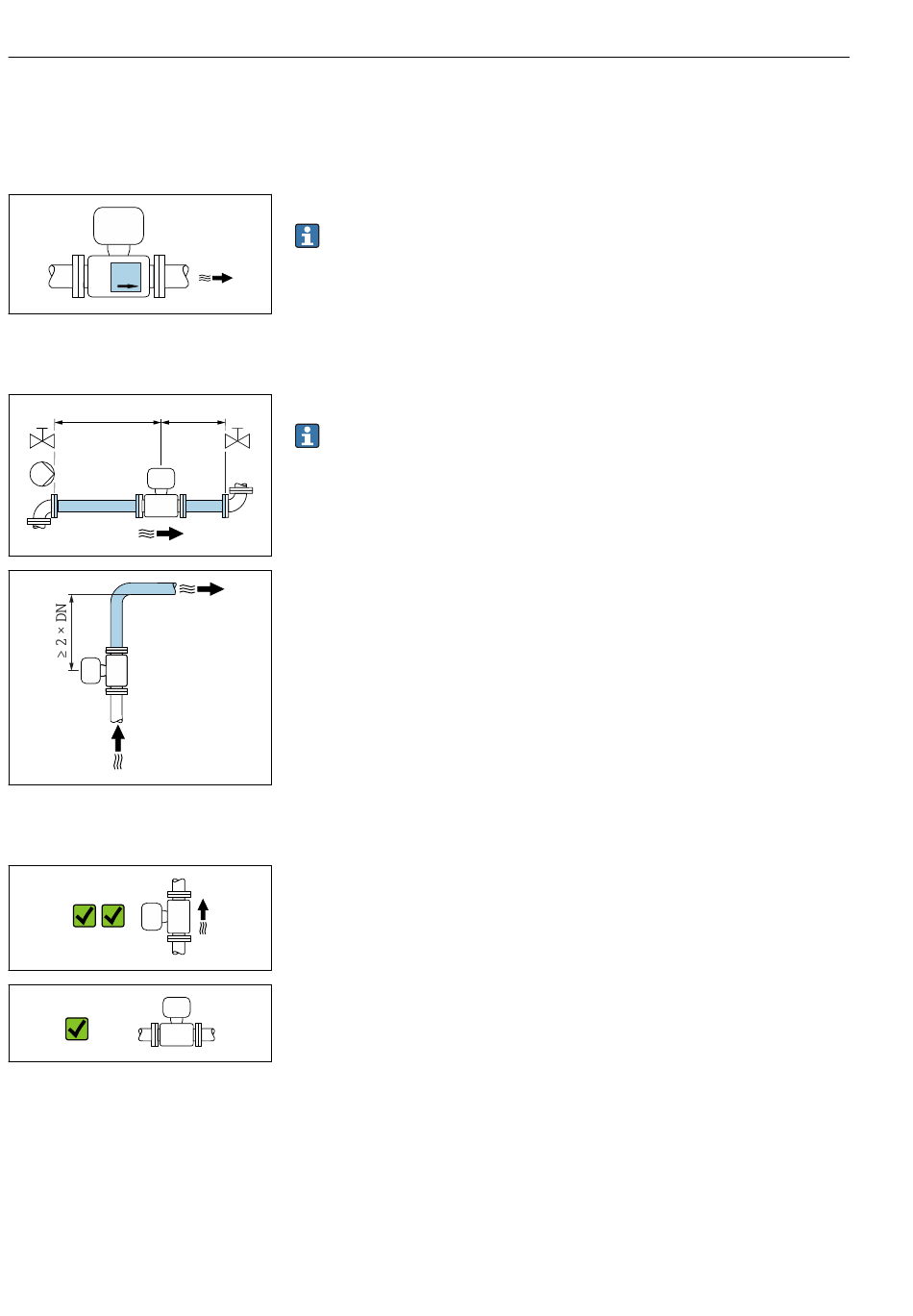

Exigences liées au montage
Sens d'écoulement
Monter l' a ppareil dans le sens d' é coulement.
Noter le sens de la flèche sur la plaque signalétique.
A0041163
Montage avec longueurs droites d'entrée et de sortie
Garantir des longueurs d' e ntrée et de sortie droites et sans obstacles.
Pour éviter une pression négative et afin de respecter les spécifications de
précision, monter le capteur en amont des éléments produisant des
turbulences (p. ex. vannes, sections en T) et en aval des pompes
→ Montage à proximité de pompes,  29.
A0028997
Garder une distance suffisante avec le prochain coude de conduite.
A0042132
Positions de montage
Position de montage verticale, flux montant
Pour toutes les applications.
A0041159
Position de montage horizontale, transmetteur en haut
Cette position convient aux applications suivantes :
• Pour de faibles températures de process, afin de maintenir la température
ambiante minimum pour le transmetteur.
• Pour la détection de présence de produit, y compris en cas de tubes de mesure
A0041160
vides ou partiellement remplis.
