Dimensions en unités SI
138

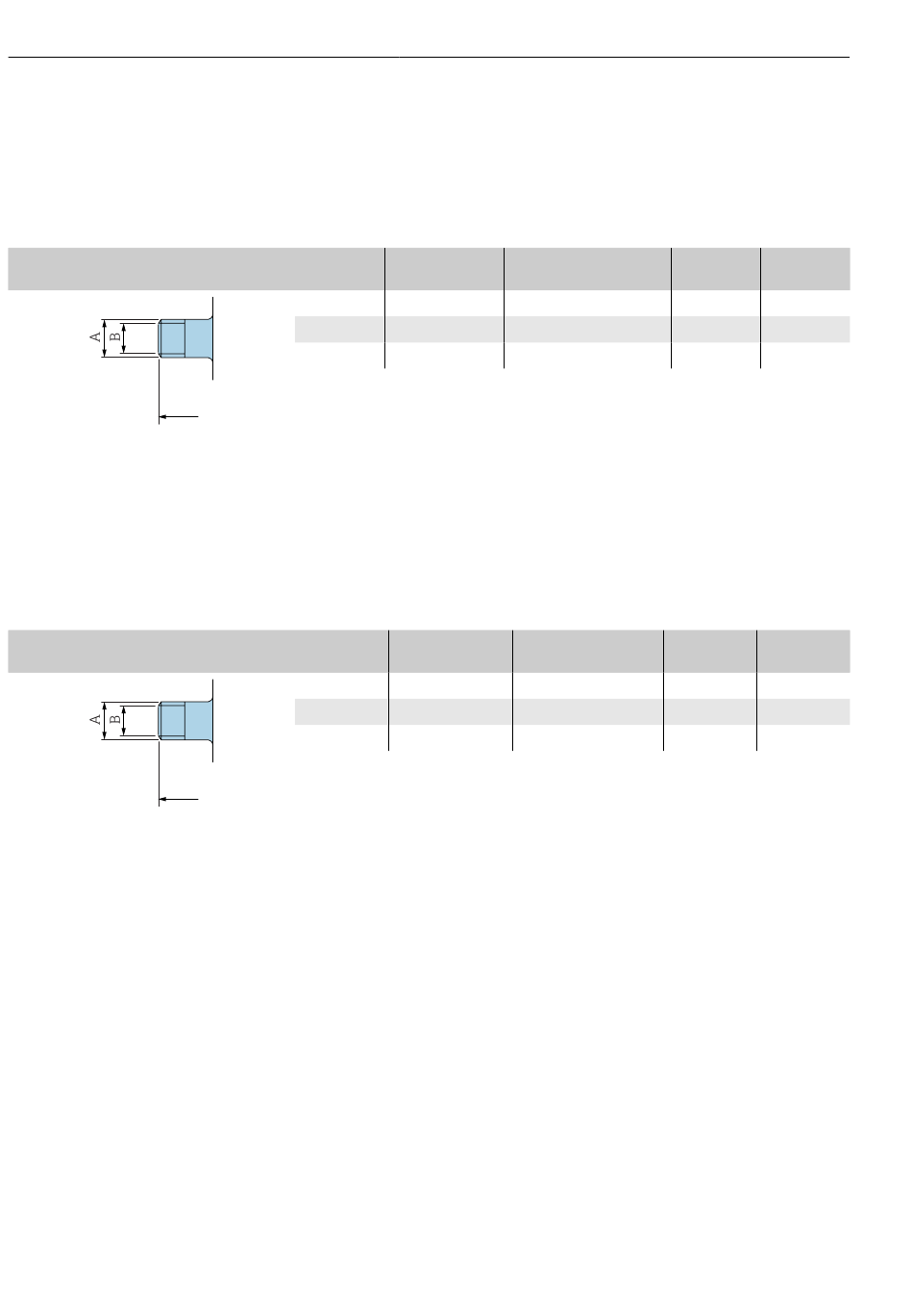

Filetage avec joint torique
Caractéristique de commande : DKH**-GD**
1.4404/316L
Convient au taraudage NPT
Rugosité de surface : Ra ≤ 1,6 µm
DN
[mm]
2 ... 8
15
25
L
A0043253
Taraudage avec joint torique
Caractéristique de commande : DKH**-GC**
1.4404/316L
Convient au filetage NPT
Rugosité de surface : Ra ≤ 1,6 µm
DN
[mm]
2 ... 8
15
25
L
A0043253
Filetage A
[mm] [mm]
NPT 3/8 R 15,5 × 3/8
NPT ½ R 20 × ½
NPT 1 R 25 × 1
Filetage A
[mm] [mm]
NPT 3/8 R 13 × 3/8
NPT ½ R 14 × ½
NPT 1 R 17 × 1
Proline Promag H 10 HART
B L
[mm] [mm]
10 186
16 186
25 196
B L
[mm] [mm]
8,9 176
16 176
27,2 188
