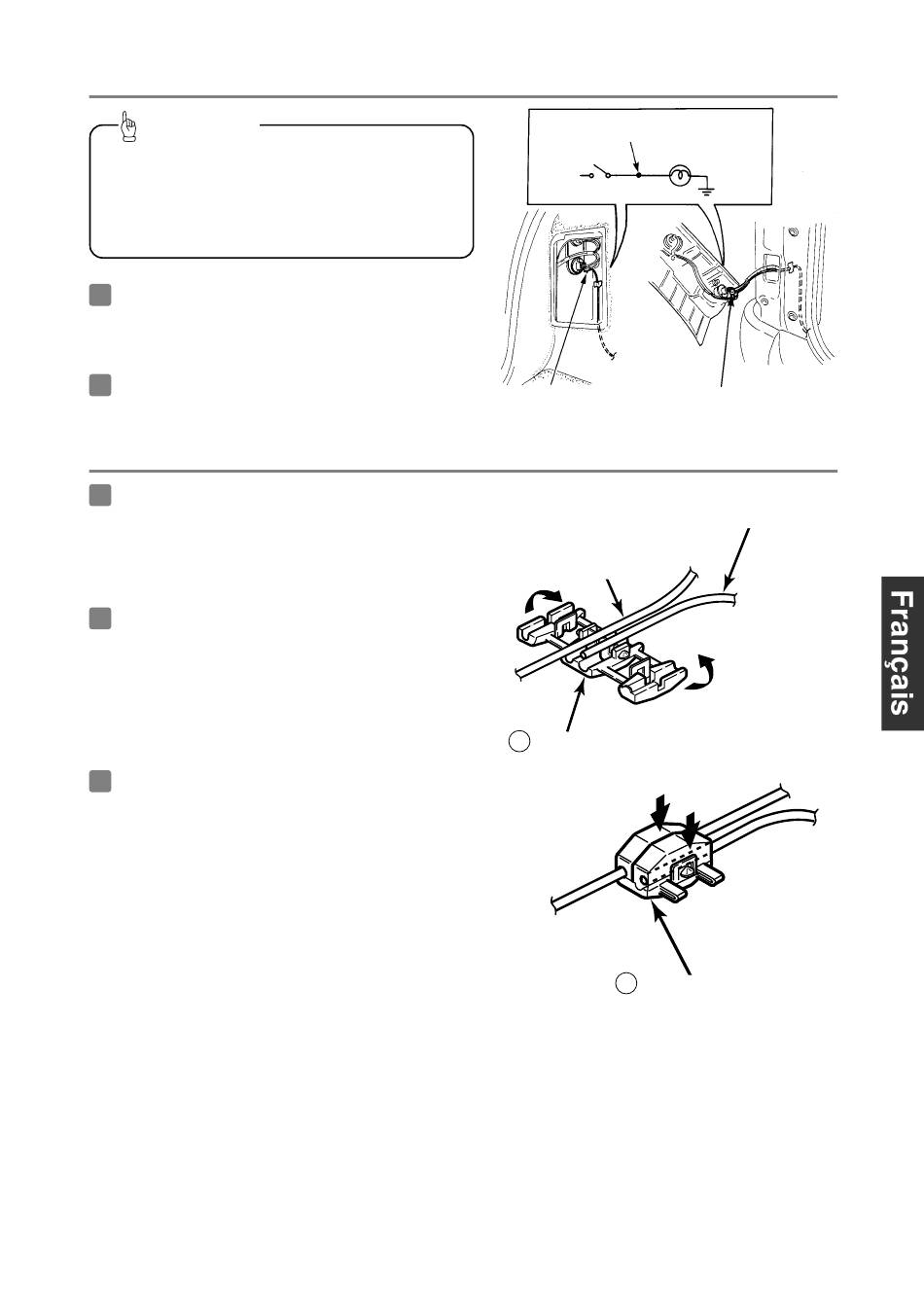

- Un point de connexion pour le signal de marche arrière (exemple) -
Conseil
• • Assurez-vous de bien connecter le câble de signal de
marche arrière, s'il ne l'est pas, la position du véhicule
pourrait être mauvaise en marche arrière.
• • Utilisez un testeur de circuit pour confimer que le
voltage généré lorsque le véhicule est en marche
arrière est bien de 6 V.
1
Utilisez un connecteur de câble pour relier le câble de
signal de marche arrière (vert) en provenance de
l'unité principale au câble de signal de marche arrière
du véhicule.
2
Faites passer le câble de signal de marche arrière
jusqu'à l'unité principale.
- Utilisation du connecteur de câble -
1
Insérez le câble de connexion [câble de signal de
vitesse à impulsions (violet/blanc), câble de signal de
frein de stationnement (rouge/blanc) ou câble de signal
de marche arrière (vert)] en provenance de l'unité
principale et le câble du véhicule dans le connecteur.
2
Enfoncez la borne (la partie métallique) du connecteur
de câble à l'aide d'une paire de pinces.
3
Refermez le cache du connecteur de câble en
appuyant dessus jusqu'à ce qu'il s'enclenche.
Attachez un connecteur
de câbles à cet endroit
Câble de signal de
marche arrière
Câble de signal de vitesse à impulsions
(violet/blanc), câble de frein de stationnement
(rouge/blanc) ou câble de marche arrière (vert)
Faisceau du véhicule
Connecteur de câble
10
10
- 7 -
Ampoule de marche arrière
Câble de signal de
marche arrière
Verrou
Connecteur de câble
