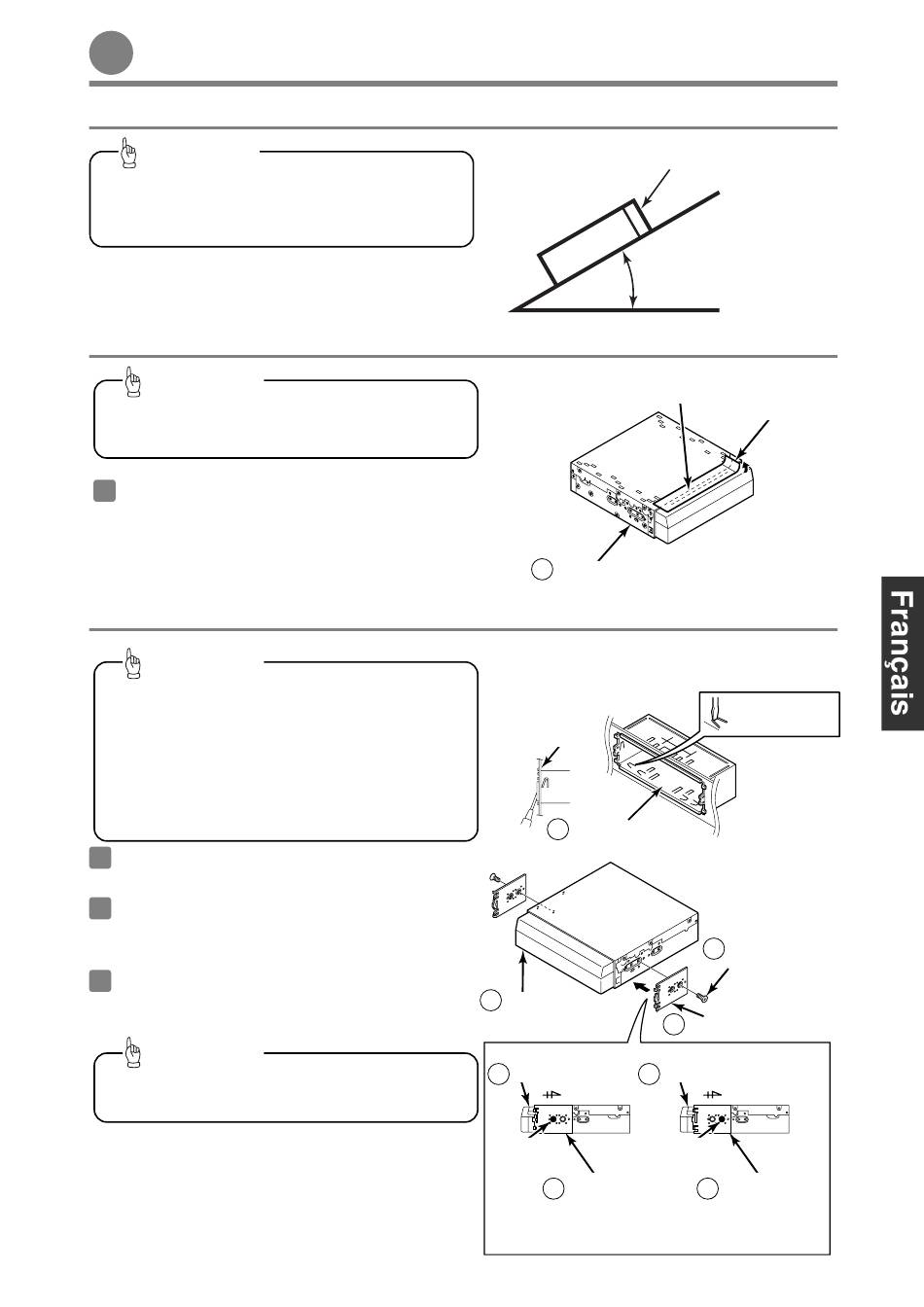

Installation de l'unité pr
Installation de l'unité pr
- Angle d'installation -
Conseil
Pour assurer un bon fonctionnement, l'unité doit être
montée à moins de 30 degrés. Si l'angle excède les 30
degrés, le DVD/CD risque de sauter et de mal
fonctionner et la clé de mémoire risque d'être éjectée.
- Préparation de l'installation-
Conseil
Au cas où l'unité principale doive être expédiée, remettre
l'étiquette d'avertissement en place pour aider à prévenir les
éventuels dommages au cours du transport.
1
Avant d'installer l'unité principale, assurez-vous
d'enlever l'étiquette de précautions.
- Exemple d'installation de l'unité principale (si vous installez l'unité principale à l'aide du manchon de montage) -
Conseil
• • Attachez avec soin tout morceau de câble en trop
r e l i é e à l ' u n i t é p r i n c i p a l e e t f i x e z - l e à u n
emplacement vide du véhicule pour qu'il ne traîne
pas ni ne se coince dans l'unité principale ou un
équipement du véhicule. Des câbles qui ne sont
pas correctement fixés, risquent de donner lieu à
des problèmes de fonctionnement ou des courts-
circuits, ce qui pourrait provoquer un incendie ou
autre type d'accident.
• • Branchez tous les câbles avant d'installer l'unité
principale.
1
Insérez le manchon de montage dans l'ouverture du
tableau de bord ou le boîtier de console.
2
Utilisez un tournevis ou équivalent pour plier les
languettes du manchon de montage permettant de le
fixer.
3
Fixez les équerres de fixation latérales à l'unité
principale à l'aide d'un tournevis à tête plate.
Conseil
Bien utiliser les vis de montage fournies (M4 x 6) pour le
montage. Un autre type de vis pourrait endommager
l'intérieur de l'unité.
incipale
incipale
Unité principale
1
Tableau de bord ou
boîtier de console
7
Manchon de montage
Unité principale
1
exemple 1
Unité principale
1
Avant du véhicule
Position de
la vis
Équerre de
8
fixation latérale
La profondeur installée de l'unité principale peut être
réglée en ajustant la position des supports.
- 11 -
Avant
30° ou moins
Niveau
(référence)
Étiquette de
Précaution
précautions
Replier les languettes
de montage.
Vis à tête plate
11
(M4x6) x 2
8
Équerre de fixation latérale
exemple 2
Unité principale
1
Avant du véhicule
Position de
la vis
Équerre de
8
fixation latérale
