TEKTELIC COMMUNICATIONS Kona Macro Gateway Guide De L'utilisateur page 26

Emplacement
de la vis de
montage
Emplacement
de la vis de
montage

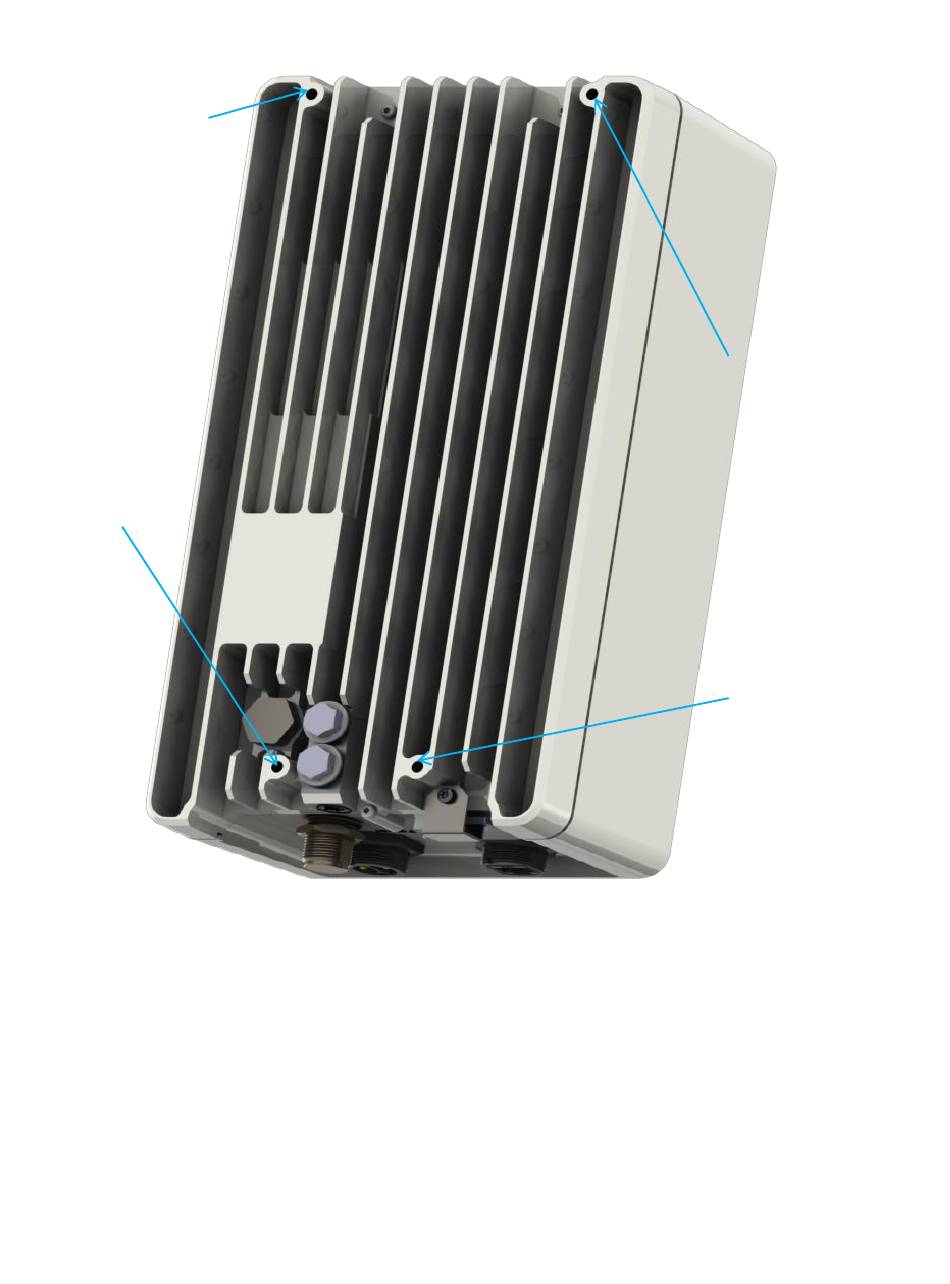

Figure 9: Emplacements des vis de fixation du support de montage Kona Macro Gateway
Le support de montage est une pièce unique qui se boulonne sur la surface arrière de la passerelle
à l'aide de la quincaillerie fournie (quatre boulons M6x1.0 - 14 mm avec rondelles de blocage
plates et en étoile) comme illustré dans Figure 10. Le module passerelle doit être orienté avec la
cloison du connecteur vers le bas, vers la terre.
