Ethernet
cuivre
Port d'accès à la
carte SIM du
modem 3G / 4G

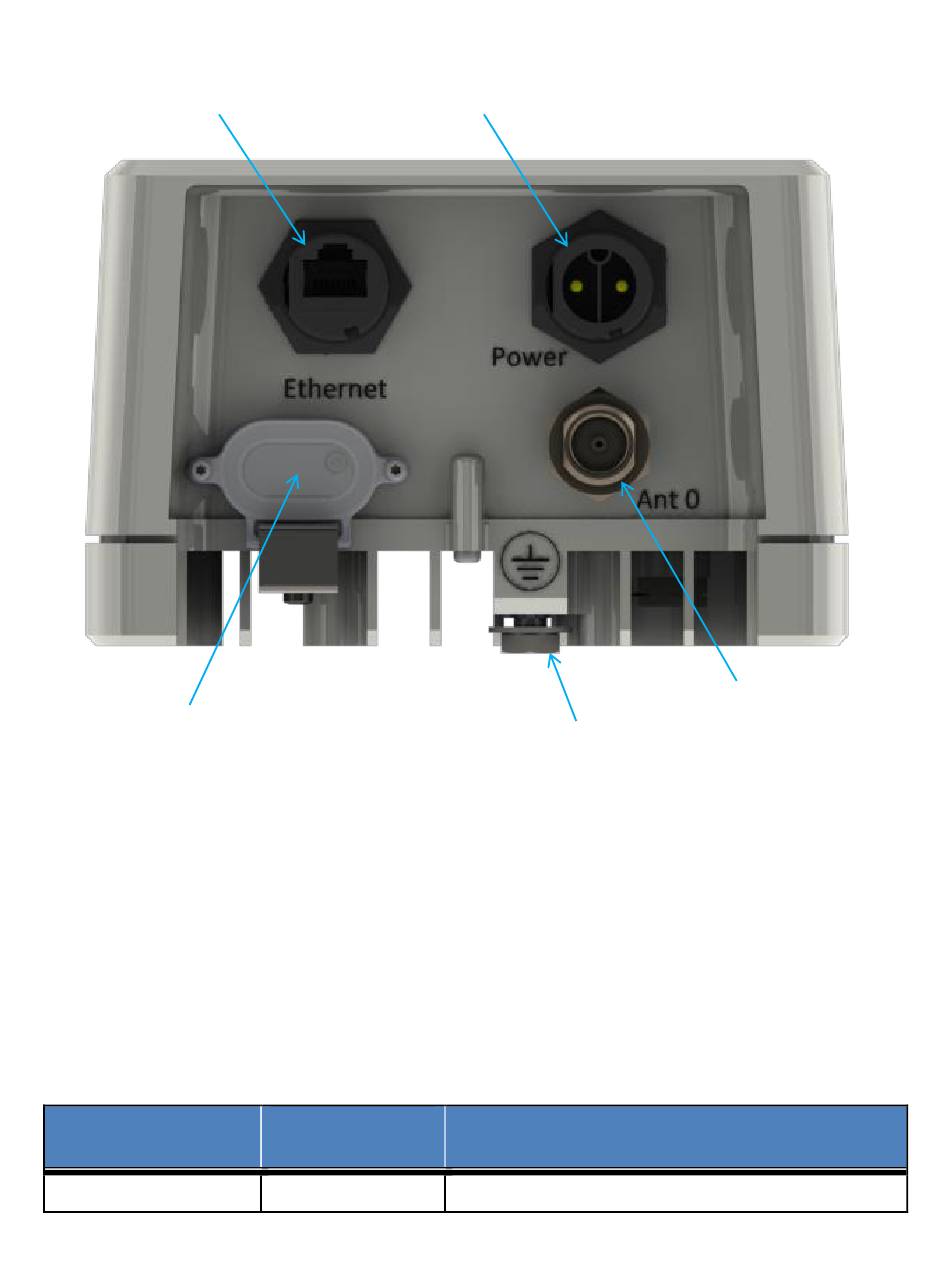

Figure 8: Kona Macro Gateway Mise en page de cloison
Tous les modules d'interconnexion du module Kona Gateway se trouvent sur la cloison inférieure.
Les connecteurs RF sont imperméables à l'eau, mais tous les autres connecteurs doivent être
terminés avec des connecteurs correspondants ou recouverts avec le capuchon de protection
fourni lorsqu'ils ne sont pas utilisés pour être étanches à l'eau. Les types de connecteurs et leurs
connecteurs correspondants sont répertoriés dans Table 5.
Table 5: Kona Macro Gateway Types de connecteurs d'interface
Interface
Ports d'antenne LoRa
Kona Macro User Guide
TEKTELIC Communications Inc.
Courant continu
CPC à 2 broches
Type de
connecteur
N-Type femelle
Terre de
protection
Connecteur compatible
Standard N-Type mâle
