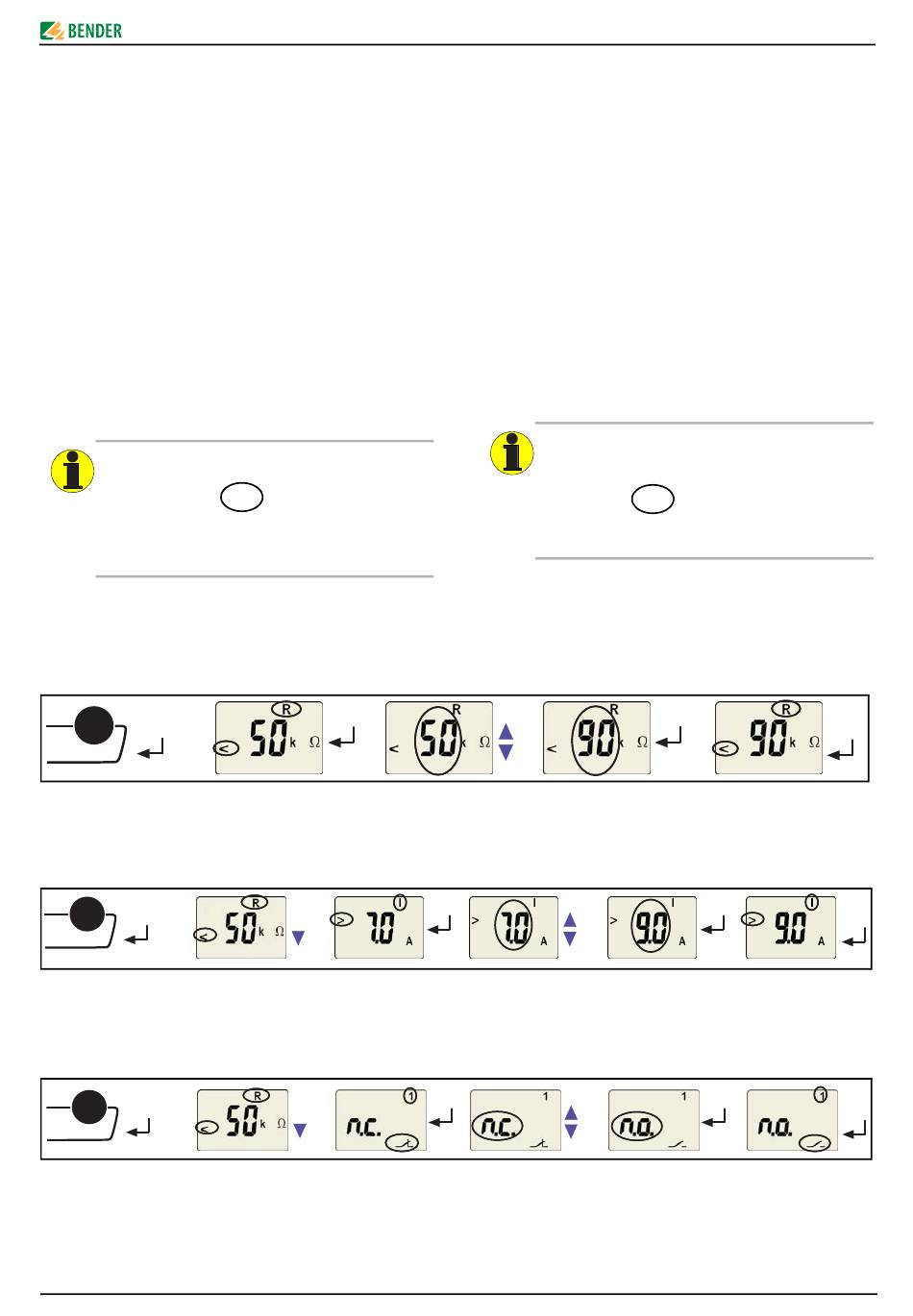

Configurer les paramètres
A titre d´exemple, nous décrivons la modification du seuil
d´alarme R
an
(< R). Procédez de la manière suivante :
1.
Maintenez la touche MENU/Enter enfoncée pendant 2 s.
L´abréviation < R qui clignote apparaît sur l´écran.
2.
Validez avec Enter. La valeur de seuil actuelle en kΩ
clignote.
3.
Sélectionnez à l´aide des touches fléchées haut/bas, la
valeur de seuil souhaitée. Validez avec Enter. L´abréviation
< R clignote.
4.
Pour quitter le menu, vous pouvez soit :
– rejoindre le niveau supérieur en maintenant enfoncée
la touche Enter pendant 2 s
– ou rejoindre un niveau supérieur en sélectionnant le
point de menu ESC et en validant avec Enter.
Les segments paramétrables actifs clignotent ! Dans les
figures suivantes, ces segments actifs sont représentés
par un ovale.
Pour accéder au mode menu, maintenez la touche
„MENU" enfoncée pendant 2 s.
Paramétrage de la valeur de seuil R
Ce menu vous permez de déterminer à partir de quelle valeur
d´isolement une alarme devra être déclenchée.
2 s
MENU
Paramétrage de la valeur de seuil de la surveillance
du courant de charge en A
2 s
MENU
Paramétrage du mode de travail du relais d´alarme
Vous permet de modifier le mode de travail du relais d´alarme K1
(1) : courant de travail (n.o.) ou courant de repos (n.c.) :
2 s
MENU
TBP201007fren / 04.2011
50
(< R)
an
1 x
2 x
Parameter settings
An example is given below on how to change the alarm response
value R
(< R). Proceed as follows:
an
1.
Keep the "MENU / Enter" key pressed for 2 seconds. The
flashing short symbol < R appears on the display.
2.
Confirm with Enter. A flashing display shows the currently
set response value in kΩ.
3.
Use the Up or Down key to set the appropriate value. Con-
firm with Enter. The flashing short symbol < R appears on
the display.
4.
You can exit the menu and return to the next higher level
by:
– pressing the Enter key for 2 s
– or by selecting the menu item ESC and confirming with
Enter.
The currently active segments are flashing! In the figures
below, the segments where device settings can be car-
ried out are highlighted by an oval.
50
The menu mode can be accessed by pressing the MENU
key for 2 seconds.
Setting the response value R
Use this menu to set the limit of the insulation value at which an
alarm is to be signalled.
Setting of the response value (A) for load current
monitoring
Selecting the operating principle of the alarm relay
Use this menu to set the operating principle of the alarm relay K1
(1) to N/O operation (n.o.) or N/C operation (n.c.):
A-ISOMETER® IR427 plus MK7
(< R)
an
2 s
2 s
2 s
7
