A-ISOMETER® IR427 plus MK7
Mise en service
Il est impératif de vérifier le bon raccordement de l´A-ISOMETER®
avant de le mettre en service
Effectuez un test de fonctionnement au moyen d´une
vraie mise à la terre, le cas échéant par une résistance
R
de valeur adéquate.
F
Tous les MK7 qui sont connectés au contrôleur permanent
d´isolement IR427 doivent être vérifiés au moyen d´un autotest
manuel.
Pour celà, appuyez sur la touche Test du MK7 afin de lancer le test
de fonctionnement. Toutes les LED s´allument et un signal sonore
retentit. Si aucun dysfonctionnement n´est détecté, l´appareil
revient au mode par défaut au bout d´environ 10s.

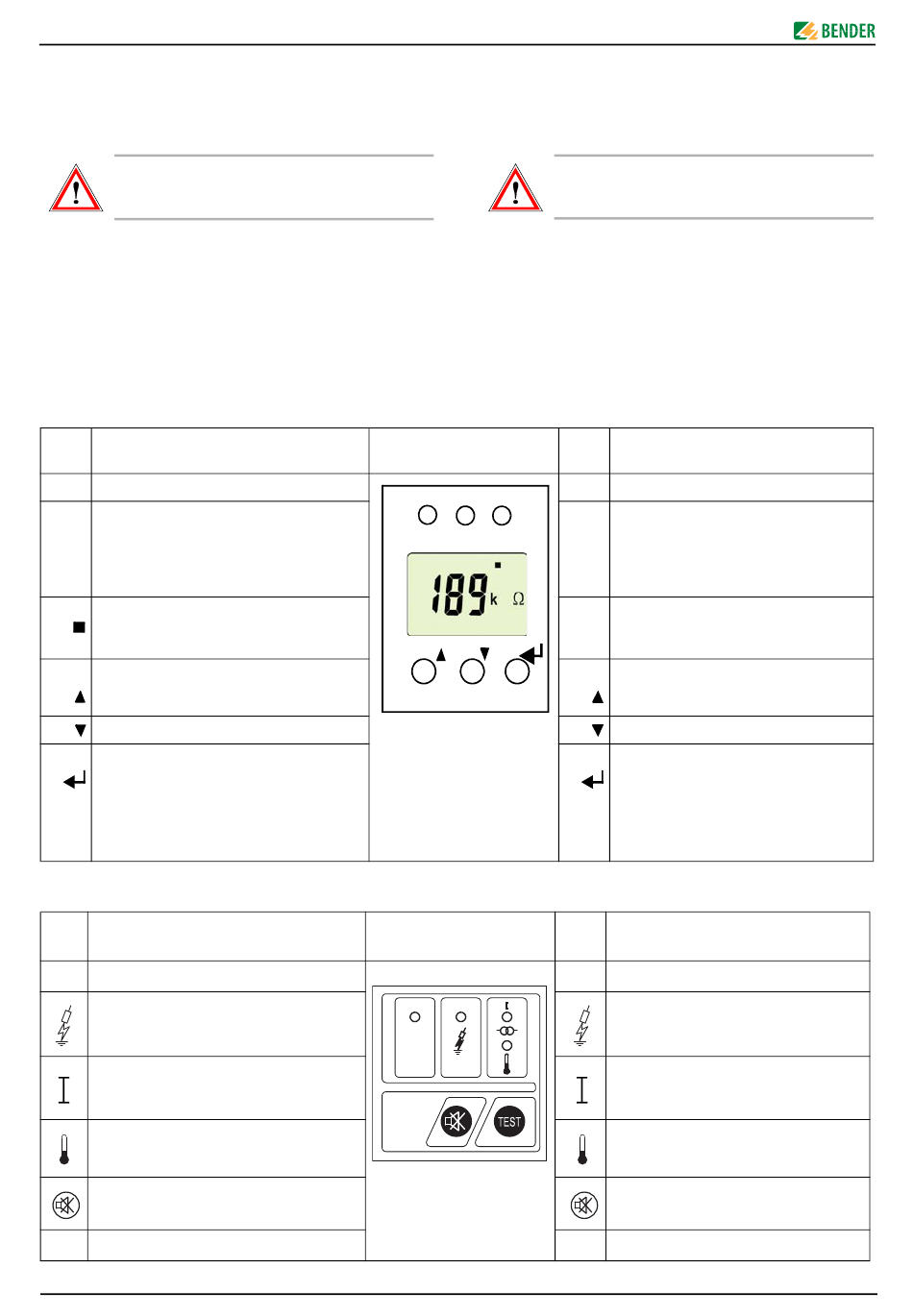

Eléments de commande et d´affichage IR427
Elé-
Fonction
ment
ON
LED de service, verte
LED Alarm 1 est allumée( jaune) :
AL1
Passage en dessous de la valeur de seuil R
AL2
LED Alarm 2 est allumée( jaune) :
Valeur de seuil % I et °C dépassées
Ecran en mode standard :
Point clignotant = fréquence de mesure
189 kΩ
Résistance d´isolement R
Touche Test : lancer un autotest (2 s);
Test
Touche fléchée haut : Points de menu/
Valeurs
Touche fléchée bas: Points de menu/Valeurs
MENU Démarrage du mode menu (2 s) ;
Touche Enter:
(< 1,5 s) Valider e point de menu, le point de
sous-menu, la valeur.
(2 s) Revenir au niveau supérieur du menu
Eléments de commande et d´affichage MK7
Elé-
Fonction
ment
ON
LED de service, verte
LED Défaut d´isolement est allumée (jaune) :
Passage en dessous de la valeur de seuil R
LED Surcharge (surintensité) est allumée
(jaune) :
Valeur de seuil I
alarm
LED Surtempérature est allumée (jaune) :
Valeur de seuil °C dépassée
Touche Mute : désactiver l´alarme sonore
TEST Lancer l´autotest
4
.
Face avant de l´appareil/
an
= 189 kΩ
F
> 2s
Face avant de l´appareil/
an
dépassée
Commissioning
Prior to commissioning, check proper connection of the
A-ISOMETER®.
It is recommended to carry out a functional test using
a genuine earth fault, e.g. via a suitable resistance !
All MK7 panels connected to the IR427 have to be checked by
performing a manual self test.
Press the test button at the MK7 to start a functional test. All LEDs
will light and an audible alarm will sound. If no fault exists, the
device will return to the standard mode after approximately 10 s.
Display and operating elements IR427
Ele-
Front of the device
ment
AL1
ON
AL1 AL2
AL2
189 kΩ
Test TEST button: to start a self test (2 s);
MENU
TEST
MENU To start the menu mode (2 s) ;
Display and operating elements MK7
Ele-
Front of the device
ment
ON
ON ON
TEST Starting the self test
Function
ON
Power On LED, green
LED Alarm 1 lights ( yellow):
Measured value has fallen below the
response value R
;
an
LED Alarm 2 lights (yellow):
Response value % I and °C exceeded
Display in standard mode:
Flashing point = measuring pulse
Insulation resistance R
UP key: Menu items/values
DOWN key: Menu items/values
ENTER key:
(< 1.5 s) To confirm menu item, submenu
item and value.
(2 s) To return to the next higher menu
level
Function
Power On LED, green
LED insulation fault lights (yellow):
Measured value has fallen below the res-
ponse value R
an
LED overload (overcurrent) lights (yellow):
response value I
exceeded
alarm
LED overtemperature lights (yellow):
response value °C exceeded
Mute button: to cancel the alarm
TBP201007fren / 04.2011
= 189 kΩ
F
