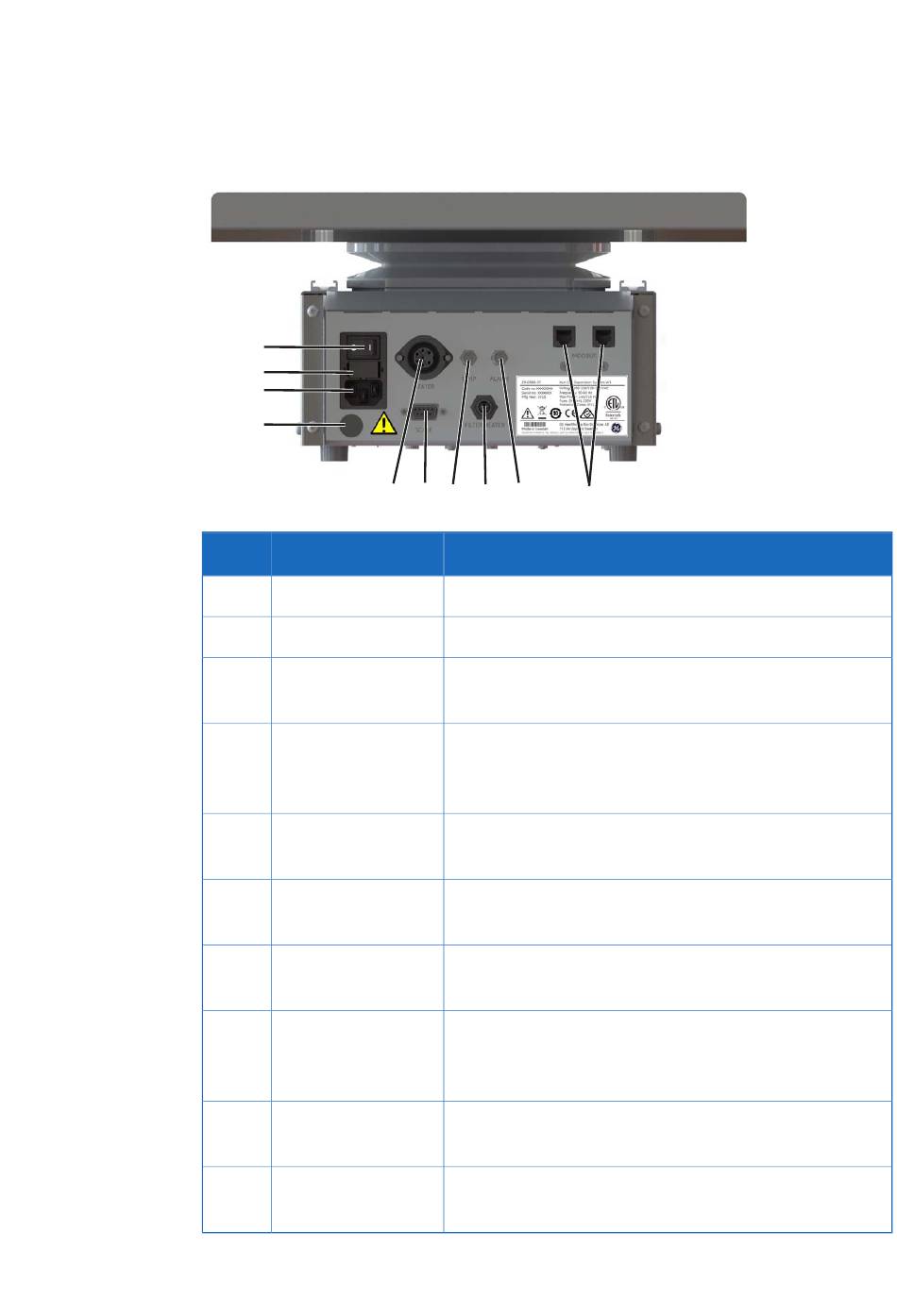

Panneau arrière de Xuri Cell
Expansion System W5
Pièce
1
2
3
4
5
6
7
8
9
10
Xuri Cell Expansion System W5 Mode d'emploi 29-0569-96 AC
1
2
3
4
5
Description
Interrupteur
Porte-fusible
Prise d'alimenta-
tion
Tension
sélecteur
HEATER
connecteur
SCALE
connecteur
TEMP
connecteur
FILTER HEATER
connecteur
ALARM
connecteur
MODBUS
connecteurs
6
7
8
9
10
Fonction
Met l'instrument sous et hors tension.
Fixe les fusibles principaux.
Utilisé pour raccorder un câble d'alimentation à la
source d'alimentation.
Utilisé pour sélectionner une tension de fonctionne-
ment de 115 VCA (100-120 VCA) ou 230 VCA (220-
240 VCA).
Utilisé pour fournir de l'alimentation au chauffage du
Xuri W5 Tray KIT situé sur l'instrument.
Utilisé pour la connexion au module de perfusion en
option pour le contrôle et le suivi.
Utilisé pour la connexion au capteur de température
situé sur le Xuri W5 Tray KIT.
Utilisé pour la connexion à un chauffage de filtre
d'évacuation pour réduire la condensation sur le
conduit d'évacuation.
Fournit un ensemble de contacts pour les alarmes
externes. Fonctionne avec chaque alarme de l'unité.
Deux connecteurs MODBUS utilisés pour la connexion
à d'autres unités en chaîne.
3 Description
3.1 Description globale
29
