Liens rapides

TECHNOMIG 210 DUAL
SYNERGIC
Poste de soudage inverter multiprocédé (MIG-MAG/FLUX/BRAZING/MMA/TIG DC-Lift), 200 A. Afficheur à cristaux
liquides.
Réglage synergique rapide : facilité d'utilisation. 27 courbes synergiques préparées.
Bobine max 5 kg (Ø 100 et 200 mm). Changement de polarité pour soudage GAZ MIG-MAG/BRAZING (BRASAGE).
MMA : Dispositifs de contrôle de l'arc évolués : arc force, hot start, anti-stick. Dispositif VRD.
Poids limité et dimensions réduites pour faciliter le transport.
ACCESSOIRES FOURNIS
742180
MT15 TORCHE MIG 3M (RED)
124589
CABLE TW05V-A 1X025 1.80M FICHE ATLAS
712030
TOLEDO 250 PINCE DE MASSE 250A
REF.
RR816231

Publicité

loading

Sommaire des Matières pour Telwin TECHNOMIG 210 DUAL SYNERGIC

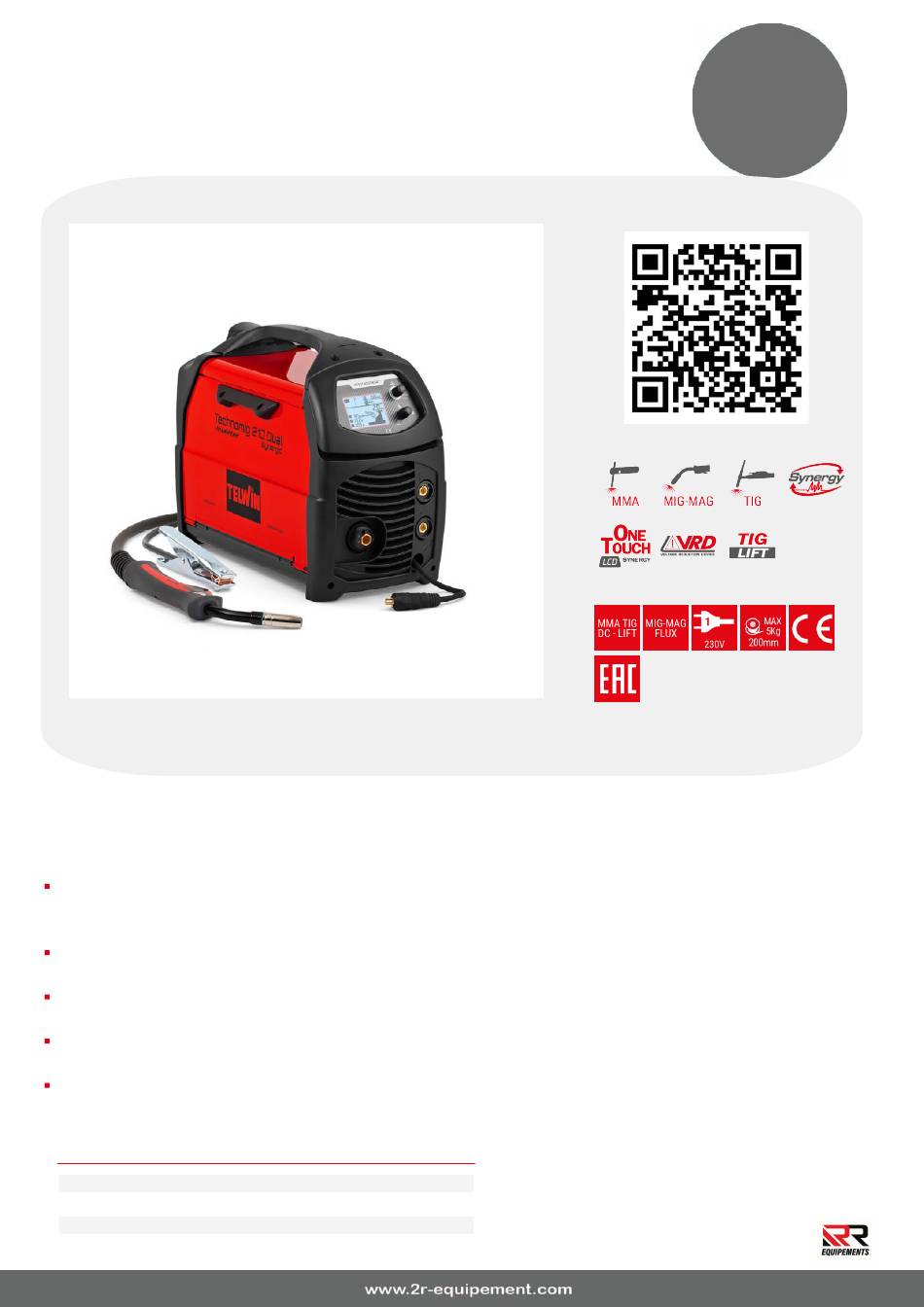

  • Page 1 TECHNOMIG 210 DUAL REF. RR816231 SYNERGIC Poste de soudage inverter multiprocédé (MIG-MAG/FLUX/BRAZING/MMA/TIG DC-Lift), 200 A. Afficheur à cristaux liquides. Réglage synergique rapide : facilité d’utilisation. 27 courbes synergiques préparées. Bobine max 5 kg (Ø 100 et 200 mm). Changement de polarité pour soudage GAZ MIG-MAG/BRAZING (BRASAGE). MMA : Dispositifs de contrôle de l’arc évolués : arc force, hot start, anti-stick.
  • Page 2 DONNÉES TECHNIQUES RR816231 CODE COURANT ABSORBEE AU 60% 15 A D.FIL DE SOUDAGE ALUM. 0,8 - 1 mm TENSION RESEAU MONOPHASE 230 V PUISSANCE ABSORBEE MAX 5 kW D.FIL DE SOUDAGE FOURRE 0,8 - 1,2 mm FREQUENCE DU RESEAU 50 / 60 Hz PUISSANCE ABSORBEE AU 60% 2,2 kW D.FIL POUR BRASAGE...
  • Page 3 SOMMAIRE FRANÇAIS pag. pag. 1. RÈGLES GÉNÉRALES DE SÉCURITÉ POUR LE SOUDAGE À L’ARC ....... 1 7.1 Fonctionnement en modalité SYNERGIQUE ..................20 2. INTRODUCTION ET DESCRIPTION GÉNÉRALE ............18 7.1.1 Écran ACL en modalité SYNERGIQUE (Fig. L) ..............20 2.1 CARACTÉRISTIQUES PRINCIPALES ....................18 7.1.2 Programmation des paramètres ..................20 2.2 ACCESSOIRES DE SÉRIE ........................18 7.1.3 Réglage de la forme du cordon de soudage ..............20...
  • Page 4 2. INTRODUCTION ET DESCRIPTION GÉNÉRALE Ce poste de soudage est une source de courant pour le soudage à l’arc, réalisé PRÉCAUTIONS SUPPLÉMENTAIRES spécifiquement pour le soudage MAG des aciers au carbone ou des aciers faiblement alliés - TOUTE OPÉRATION DE SOUDAGE: avec du gaz de protection CO ou des mélanges Argon/CO en utilisant des fils électrode...
  • Page 5 provenance du produit). 5.2 BRANCHEMENT AU RÉSEAU : Valeur des fusibles à commande retardée à prévoir pour la protection de la - Avant d’effectuer tout branchement électrique, vérifier que les données de plaquette de ligne. l’appareil correspondent à la tension et à la fréquence de réseau, disponibles sur le lieu 13- Symboles se référant aux normes de sécurité...
  • Page 6 l’étanchéité des tuyaux et des raccords. - Gaz utilisable : Aucun 6.2 GAZ DE PROTECTION ATTENTION  ! Toujours fermer le détendeur de la bouteille de gaz quand le Voir TAB. 6. travail est terminé. . MODALITÉ DE FONCTIONNEMENT MIG-MAG 5.3.3.2 Branchement du câble de retour du courant de soudage - Le câble doit être branché...
  • Page 7 Elle permet de régler le temps de brûlage du fil à l’arrêt du soudage. Réglage de - 10 % à + au moins 1 seconde, puis relâcher. Tourner le bouton (Fig. C2) jusqu'à ce qu'apparaisse le 10 %. Valeur d'usine : 0 % menu 3.
  • Page 8 puis soulever rapidement l’électrode du bain de fusion pour obtenir l’extinction de l’arc - Éviter de diriger le jet d’air comprimé sur les cartes électroniques; les nettoyer si nécessaire (Aspects du cordon de soudage - FIG. T). au moyen d’une brosse douce ou de solvants adéquats. - Contrôler également que les connexions électriques sont correctement serrées et vérifier 12.3 ÉCRAN ACL EN MODALITÉ...
