Hydraulique 6 : commutation en cascade, 2 pompes à chaleur pour l'installation externe et interne, 2 circuits de chauffage, ballon ECS externe
et ballon tampon parallèle.
SH ... EW

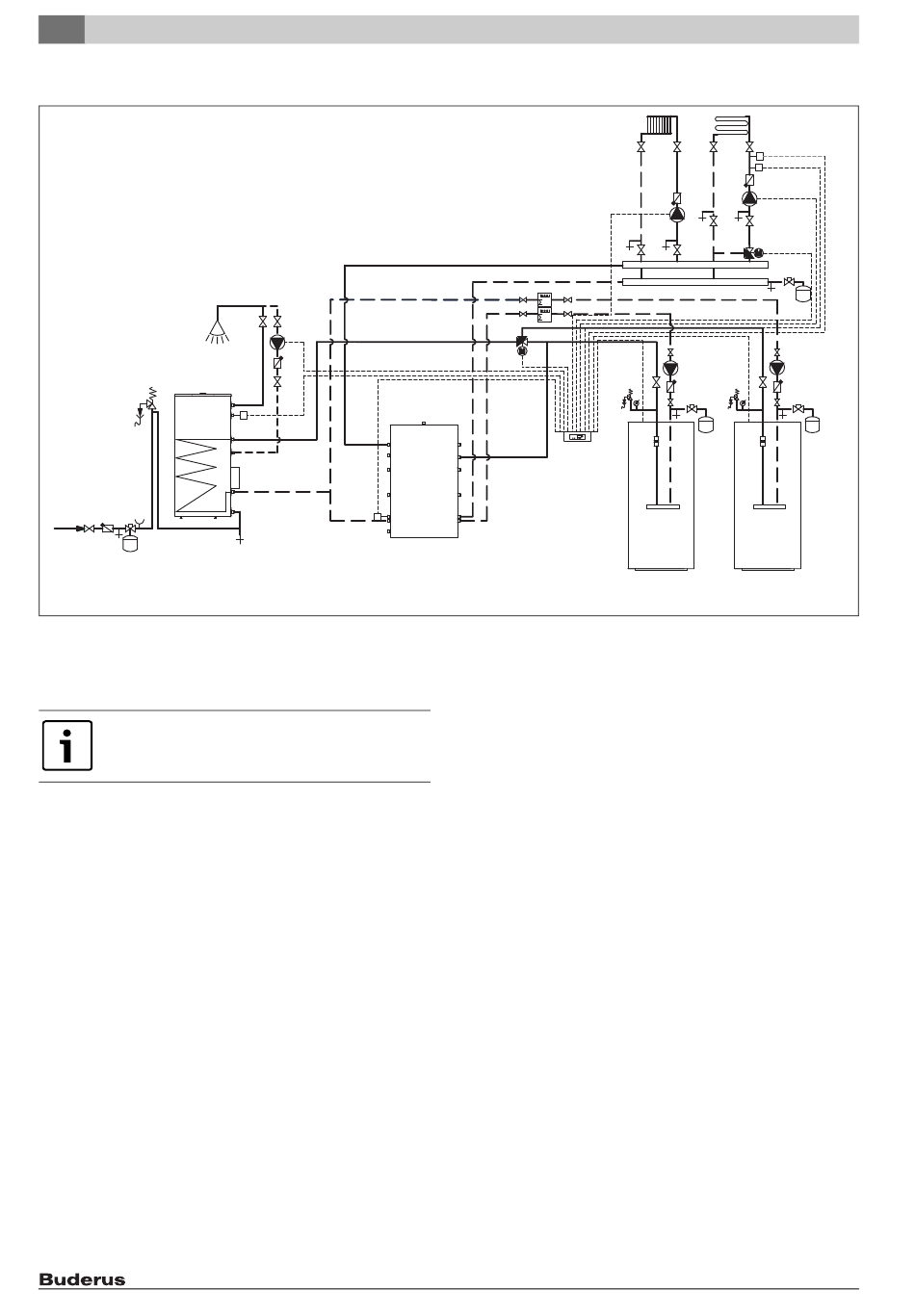

Fig. 98 Hydraulique 6 : commutation en cascade, 2 pompes à chaleur pour l'installation externe et interne, 2 circuits de chauffage, ballon ECS externe
et ballon tampon parallèle.
[1]
Maître
[2]
Esclave
Le schéma de connexion n'est représenté qu'à titre indi-
catif.
▶ Tenir compte de l'affectation des buses.
Description succincte
• Commutation en cascade de deux pompes à chaleur air/eau standard
pour l'installation interne ou externe, deux circuits de chauffage,
avec ballon ECS et tampon parallèle externe.
9.6
Liste de contrôle pour lemontage et la mise en service
La liste de contrôle pour le montage et la mise en service sert d'orienta-
tion pour les travaux à faire exécuter par le service après-vente ou un ins-
tallateur agréé avant la mise en service. Cette liste est proposée à titre
indicatif. Toutefois, toutes les opérations indiquées doivent être contrô-
lées et réalisées.
68
ZIP
TBW
TRL/G
PS ... EW
J
J
AB
BUP
A
B
ZWE
1
Logatherm WPL ...
• Gestionnaire de pompe à chaleur Logamatic HMC 20.
• Les pompes à chaleur standard avec une puissance de chauffage de
jusqu'à 25 kW, sont équipées d'un serpentin de 9 kW. Les pompes à
chaleur WPL 31 I et WPL 31 A doivent être équipées d'un ou plu-
sieurs serpentins externes.
• Mode monoénergétique.
• Conçu pour deux circuits de chauffage.
• La sonde de température externe est jointe à la livraison des pompes
à chaleur.
Logatherm WPL...I 6 720 820 076 (2016/05)
D
TB1
FP1
HUP
MK1
ZUP
ZUP
ZWE
2
Logatherm WPL ...
6 720 644 807-02.1T
