3
Transport
▶ Retirer le panneau inférieur avant
90°
1.
90°

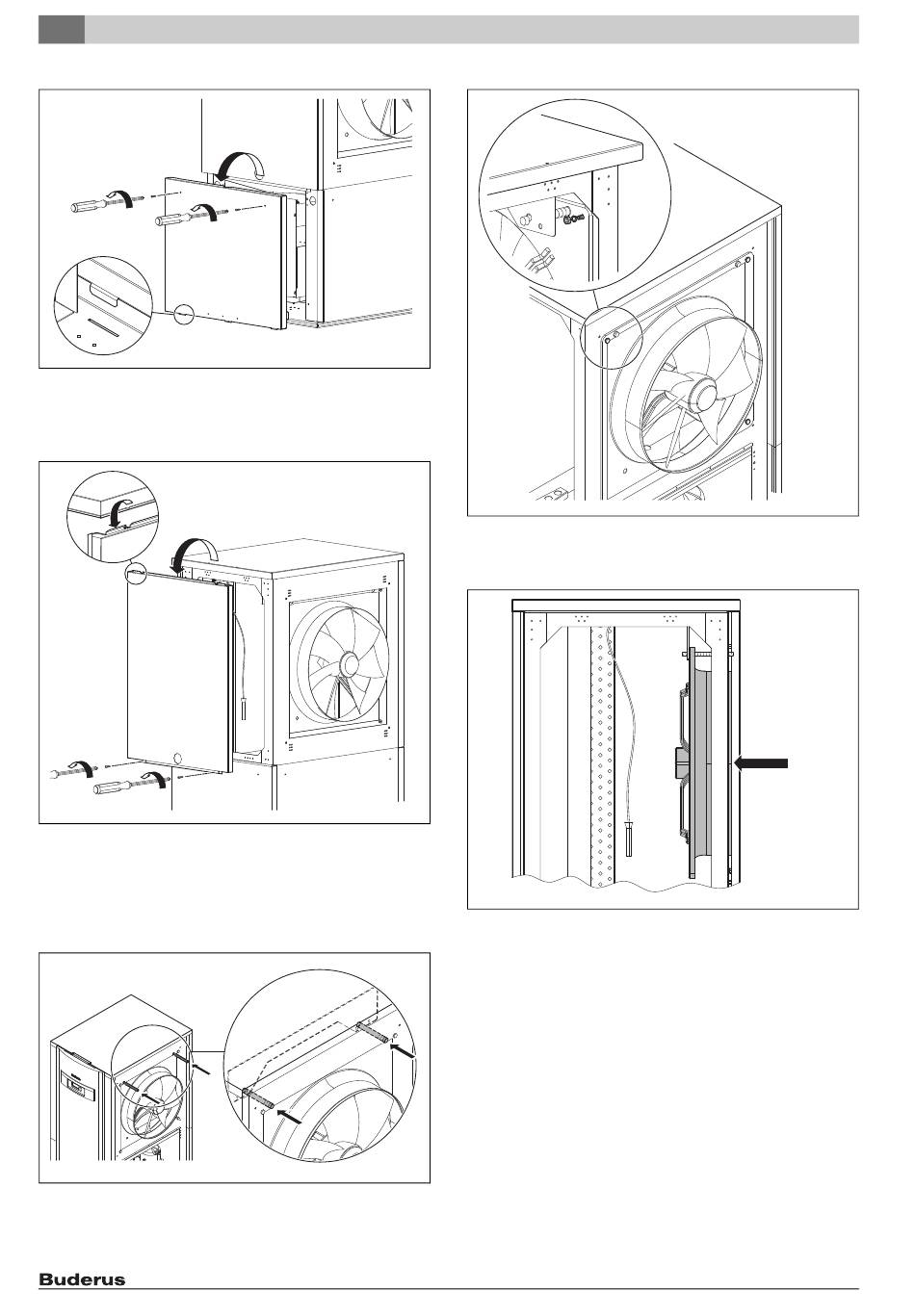

Fig. 18 Retirer le panneau inférieur avant
▶ Tourner les vis de fermeture rapide du panneau supérieur avant vers
la gauche de 90°.
▶ Retirer le panneau supérieur avant.
2.
1.
90°
90°
Fig. 19 Retirer le panneau supérieur avant
▶ Insérer les barres de guidage par les languettes en tôle et le ventila-
teur.
▶ Accrocher les barres de guidage des deux côtés dans l'encoche en
trou de serrure de la languette supérieure dans la partie interne de la
pompe à chaleur.
1.
Fig. 20 Monter les barres de guidage
▶ Desserrer les écrous M12 des raccords-unions du ventilateur sur la
partie interne de la pompe.
18
2.
6 720 644 807-20.1T
6 720 644 807-21.1T
2.
6 720 644 807-22.1T
▶ Retirer les écrous M12 et les rondelles-ressort.
Fig. 21 Retirer les raccords-unions
▶ Introduire le ventilateur en direction de l'évaporateur jusqu'à la lan-
guette supérieure.
Fig. 22 Introduire le ventilateur
▶ Insérer les vis (M12x40) à travers le ventilateur et la languette supé-
rieure.
Logatherm WPL...I 6 720 820 076 (2016/05)
6 720 644 807-23.1T
6 720 644 807-24.1T
