9
Annexes

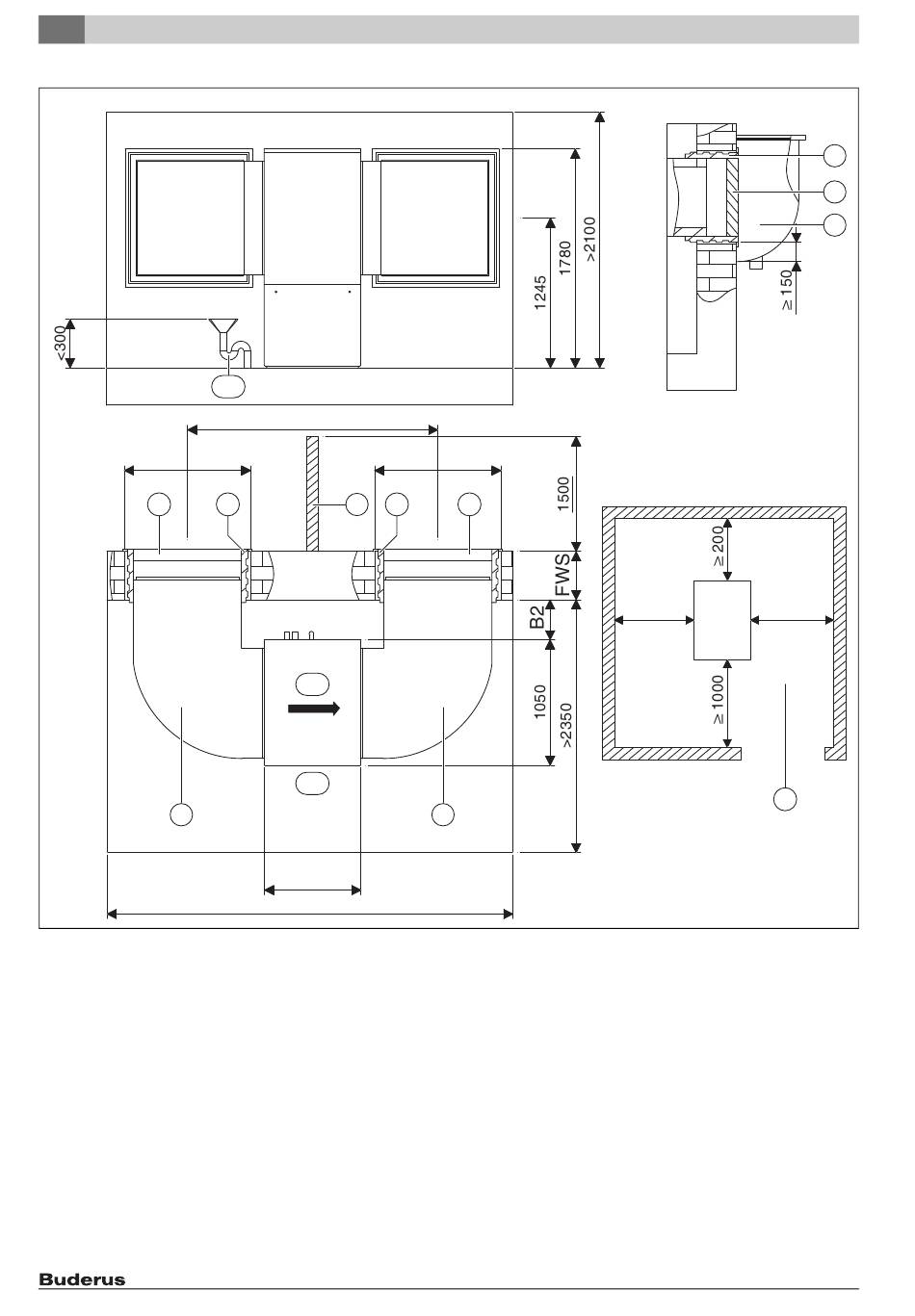

Schéma d'installation version 3
1020 (
)
+20
3
2
Fig. 71 Schéma d'installation version 3
[B2] Avec une épaisseur de mur fini de 240 mm - 320 mm : 390 mm
Avec une épaisseur de mur fini de 320 mm - 400 mm : 310 mm
[LR] Direction de l'air
[BS] Côté commande
[FWS]Epaisseur du mur fini
[KA] Evacuation de la condensation
[G]
Coupe montage dans saut-de-loup
[1]
Accessoire : passage mural 1 000x1 000x420 mm
[2]
Accessoire : coude canal d'air 900x1 050x1 450 mm
[3]
Montage au-dessus du niveau du sol
Accessoire : grille de protection contre les intempéries
1 045x1 050 mm
[4]
Montage sous le niveau du sol (saut-de-loup)
Accessoire : grille de protection contre la pluie 1 045x1 050 mm
[5]
Côté chantier : saut-de-loup avec écoulement d'eau
section libre minimale 0,75 m
[6]
Séparation technique de ventilation : profondeur 1 000 mm,
36
KA
2023
1
6
LR
BS
795
>3430
2
1020 (
)
+20
1
3
2
hauteur avec montage dans saut-de-loup : 1 000 mm, hauteur au-
dessus du niveau du sol : 1 700 mm, 300 mm au-dessus de la
grille de protection contre les intempéries
[7]
Distance minimale pour maintenance
[ ]
Cote de versement pompe à chaleur : 2 050 mm
G
≥800
≥800
7
6 720 644 807-56.1T
Logatherm WPL...I 6 720 820 076 (2016/05)
1
4
5
