11 Installation électrique
La valeur nominale pour la tension d'alimentation lors de l'installation électrique est de 24 V DC.
Réaliser l'alimentation électrique du transmetteur de point de rosée sous pression METPOINT
l'aide d'une source de tension stabilisée, résistante aux courts-circuits et protégée contre les surtensions.
L'alimentation électrique doit être réalisée à partir d'une source avec un circuit limité en énergie (10 A max.
/ 30 V max.) et doté d'une séparation sécurisée par rapport à la tension secteur.
Voir également EN 61010-1, paragraphe 9.4.
Avant l'installation et la mise en service, il faut tenir compte de l'impédance maximale. Dans le cas d'une va-
leur nominale de la tension d'alimentation de 24 V DC, l'impédance maximale est de 571
d'alimentation diffère des 24 V DC, l'impédance maximale peut être calculée d'après la formule suivante :
Attention !
Risque de blessures en cas de qualification insuffisante !
Tout maniement non conforme risque d'entraîner de très graves blessures ou des dégâts
matériels importants. Les activités décrites dans le présent manuel d'utilisation doivent être
exécutées exclusivement par un personnel qualifié et habilité, disposant des qualifications
décrites ci-après.
Personnel qualifié et habilité
De par sa formation professionnelle, ses connaissances des techniques de mesure et de régulation, son ex-
périence acquise ainsi que sa connaissance des prescriptions spécifiques au pays d'utilisation, le personnel
qualifié et habilité est en mesure d'exécuter les opérations décrites et de détecter lui-même les dangers po-
tentiels pouvant surgir.
Certaines conditions d'utilisation particulières requièrent un savoir correspondant, par exemple, concernant
les médias ou fluides agressifs.

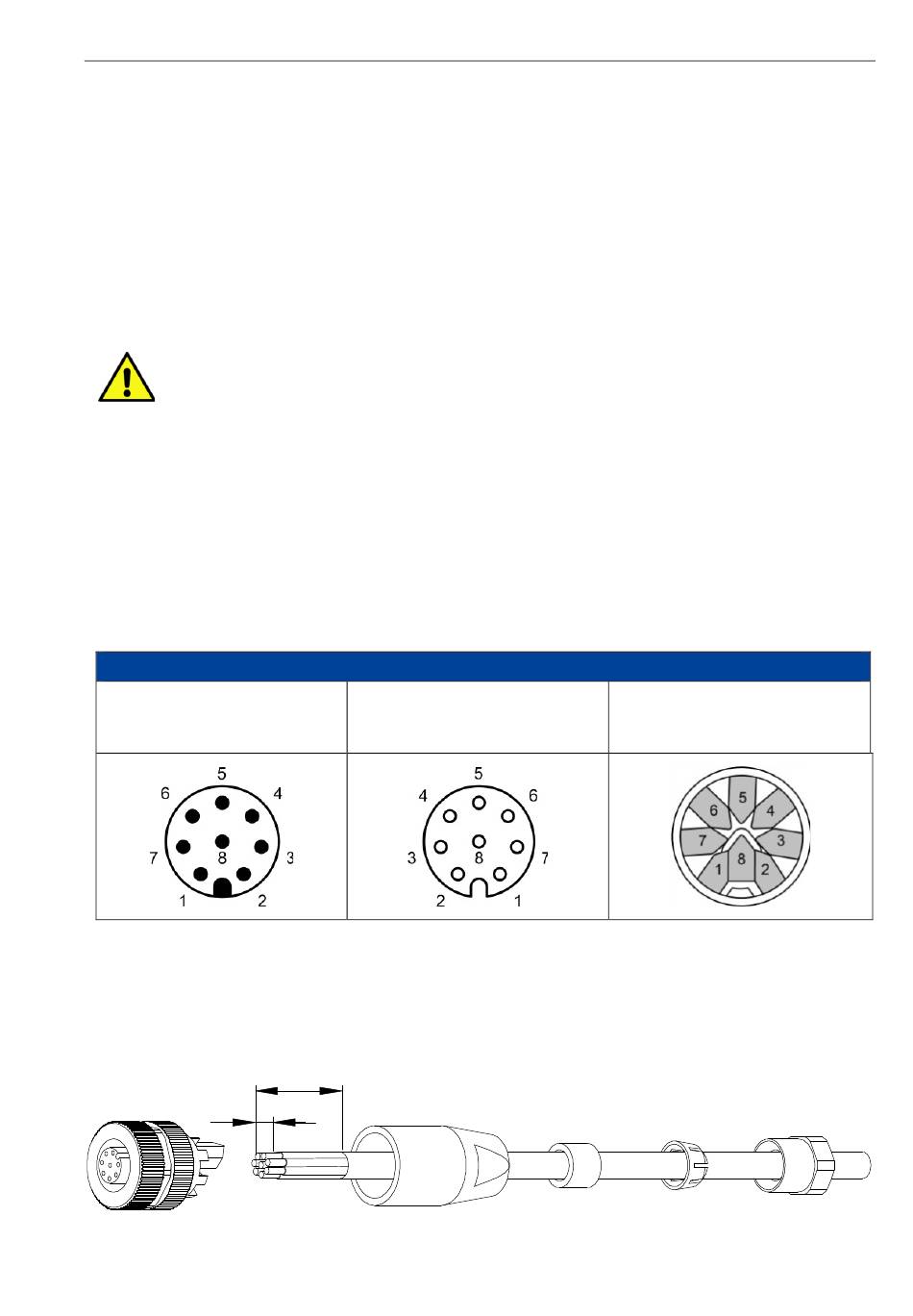

Liaison enfichable, M12 x 1, 8 contacts, codage A
Plan des broches
Connecteur mâle
Vue du côté transmetteur
La confection du câble doit être réalisée comme suit :
1.
Enfiler les éléments de la liaison enfichable par-dessus le câble.
2.
Dénuder la gaine du câble d'environ 20 mm.
3.
Dénuder les gaines des conducteurs d'environ 5 mm.
4.
Insérer le câble dans la liaison enfichable en respectant l'affectation des bornes
5.
Assembler / visser les éléments composant la liaison enfichable
METPOINT
®
DPM SD23
≤
R
(U
- 14 V) / 0,024 A [
L
v
Plan des broches
Connecteur femelle
Vue du côté connecteur femelle
20
5
Installation électrique
Ω
Ω
]
Plan des broches
Connecteur femelle
Vue du côté filetage
DPM SD23 à
®
. Si la tension
17
