6. Installation

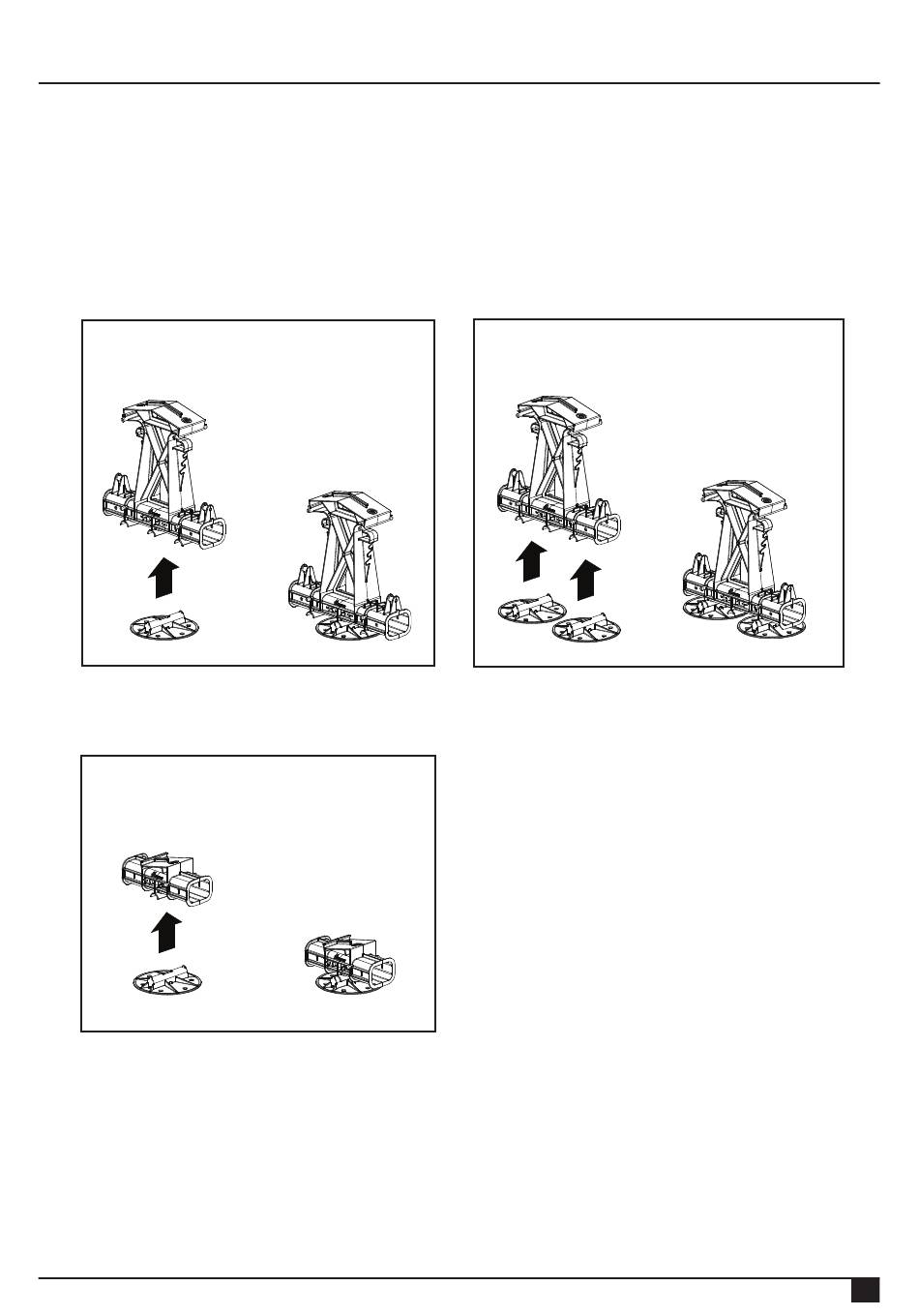

6.1 Montage des éléments de base sur le support de toit
L'élément de base haut est placé de manière standard sur un support de toit.
1. Fixez le support de toit à l'élément de base haut à l'aide d'une fixation clic. Pour ce faire, utilisez la fixation clic du milieu
dans la partie inférieure de l'élément de base haut. Optionnel : Dans le cas où des ballasts sont placés, deux supports de
toit sont fixés au-dessous de l'élément de base haut. Pour ce faire, utiliser les deux fixations clic du milieu (1A).
2. Fixez le support de toit à l'élément de base bas à l'aide d'une fixation clic.
1. 1A. Avec un ballast
CLIC !
CLIC !
2.
CLIC !
