3. Description du produit
Le système de montage est composé d'éléments de base synthétiques de haute qualité, qui sont attachés dans le sens
de la longueur à l'aide de profilés de bases en aluminium. Dans le sens de la largeur, les segments FlatFix Fusion sont
reliés ensemble avec des déflecteurs de vent. Les matériaux nécessaires au montage des panneaux solaires en mode
paysage sur le toit vous sont également fournis. Le système de montage FlatFix Fusion peut être utilisé pour tous les types
de toitures.
Placement du ballast
Le système FlatFix Fusion ne se fixe pas au toit, il est détaché. Les supports de toit doivent uniquement être collés au toit
avec du mastic si la pente de toit est supérieure à 3° (2° pour le PVC). Faites attention aux prescriptions d'utilisation du
mastic et de la toiture en vue de la compatibilité.
Vous rendez le système résistant au vent en l'alourdissant à l'aide de ballasts. Le poids du ballast dépend en partie de la
hauteur du bâtiment et de la configuration. Placez le ballast dans les supports prévus à cet effet. Utilisez la calculatrice
FlatFix Fusion afin de déterminer la quantité de ballasts nécessaire et la façon dont vous devez les placer.
Fixation des panneaux solaires
Les panneaux solaires sont positionnés sur le dessus des éléments de base et sont fixés à l'aide de plaques de serrage
pour module, de pinces d'extrémité et de vis de montage universels. Les vis de montage sont directement vissées dans les
trous de montages des éléments de base.
Mise à la terre du système de montage FlatFix Fusion
La mise à la terre du système est simple et rapide. Voici les différentes possibilités de mise à la terre du système de
montage FlatFix Fusion :
• Mise à la terre des panneaux solaires à l'aide de brides de mise à la terre.
• Mise à la terre de plusieurs rangées et des supports de ballast à l'aide d'un câble multiconducteur standard et de
pinces de mise à la terre spéciales.
• Mise à la terre des profilés de base à l'aide de ressorts de mise à la terre.
• Mise à la terre des déflecteurs de vent arrières à l'aide de pièces coudées de mise à la terre.
• Mise à la terre des déflecteurs de vent gauche et droit à l'aide d'une vis de montage 6,5x19.
4. Aperçu des caractéristiques

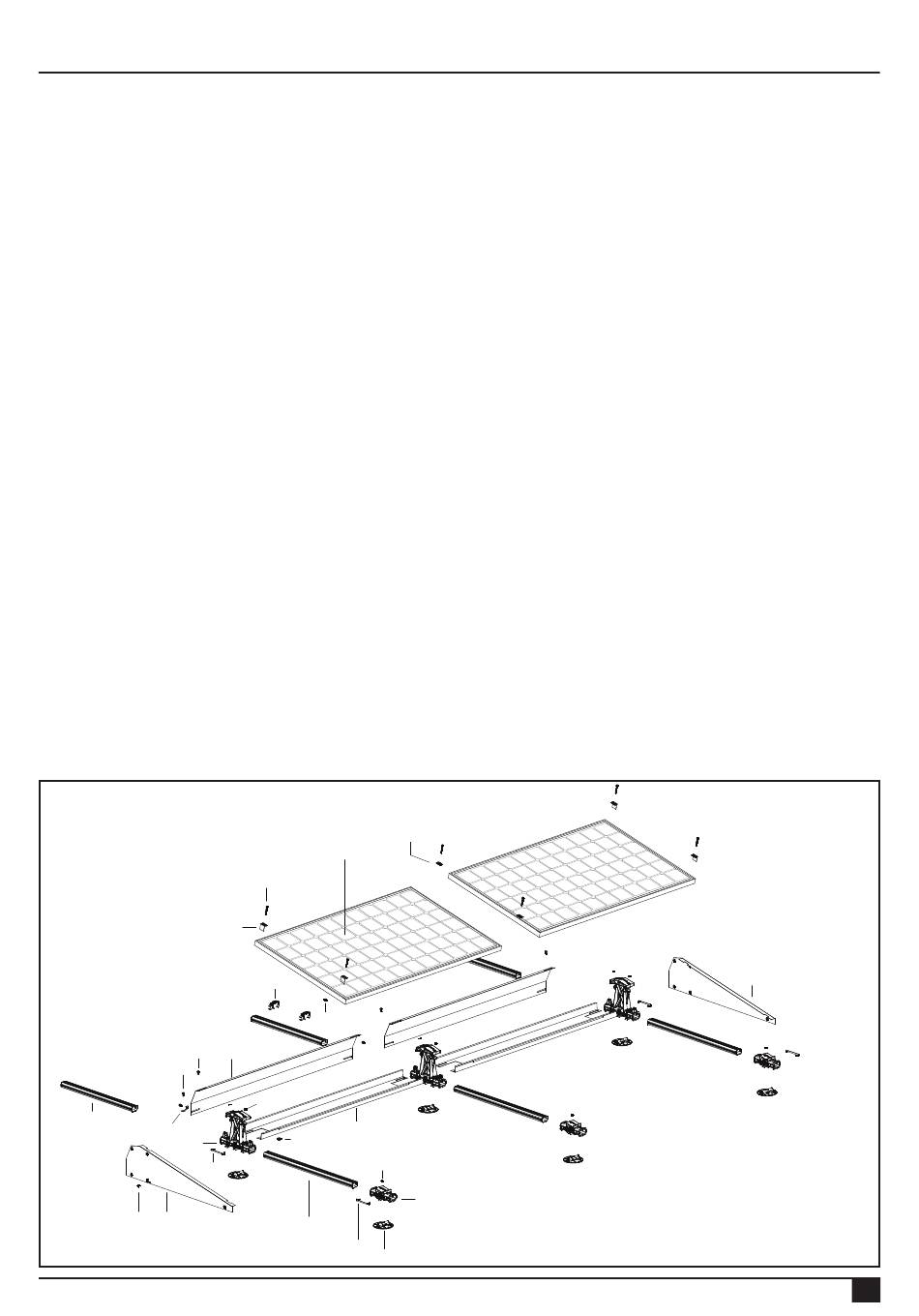

4.1 Vue en éclatée
12
12
2A
17
3
15
12 13
Rev. 30.11.17
1
8
7
10
16
11
14
6
16
14
2
15
5
MANUEL DE SYSTÈME DE MONTAGE FLATFIX FUSION POUR TOITS PLATS
9
4
13A
03
