6.4 Positionnement des segments FlatFix Fusion

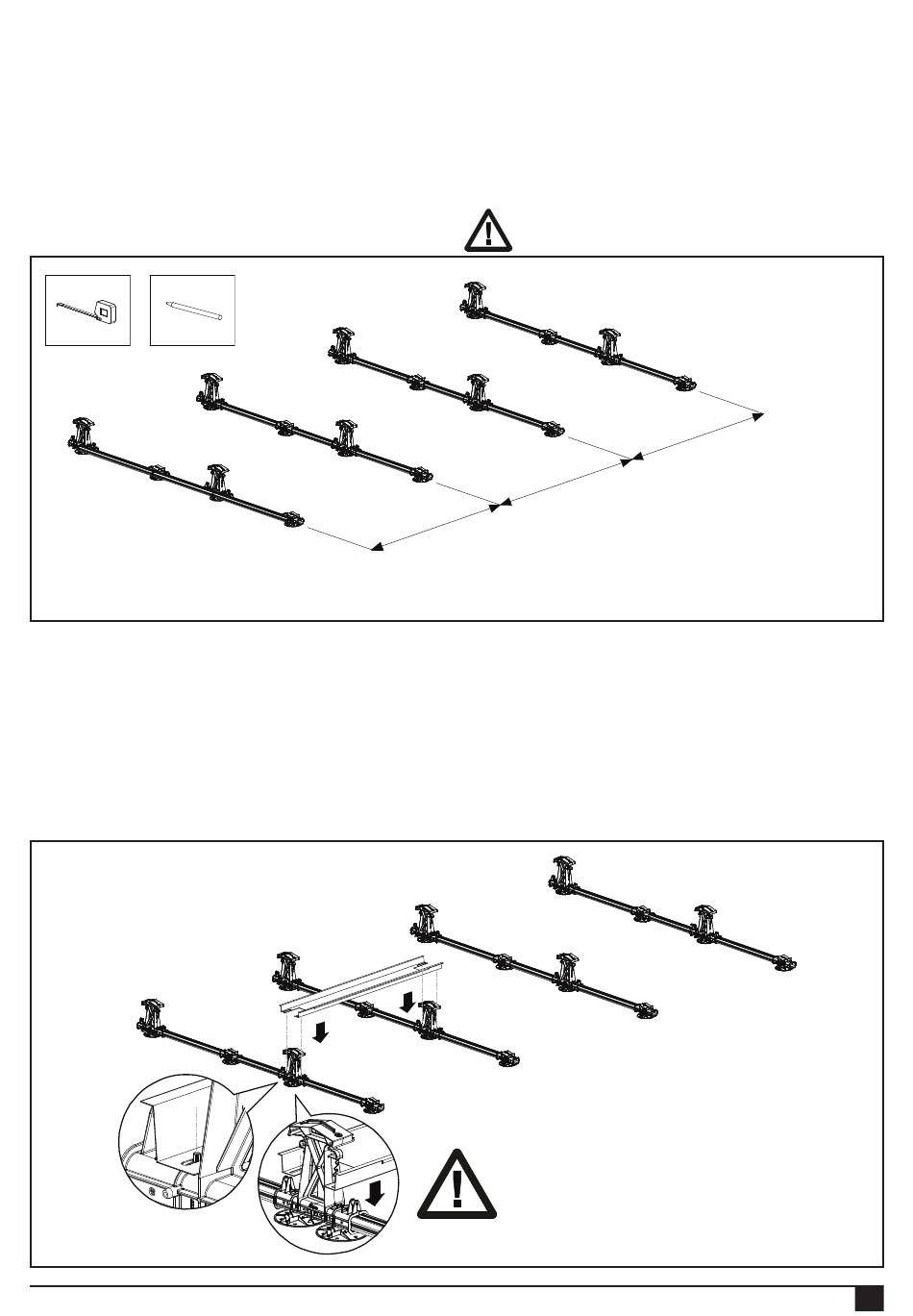

Grâce au placement des panneaux solaires sur le toit, vous pouvez déterminer la position des segments FlatFix Fusion.
Séparez les segments FlatFix Fusion de manière égale sur la ligne où se rencontrent les panneaux solaires. Les centres
des segments FlatFix Fusion peuvent être placés à un maximum de 2 m les uns des autres (voir la calculatrice pour la
distance).
Avec la craie ou un feutre, marquez sur le toit l'endroit où les segments FlatFix Fusion doivent être placés. Assurez-vous
que les segments FlatFix Fusion sont bien alignés entre eux.
dimension panneau solaire
dimension panneau solaire
dimension panneau solaire
6.5 Montage des supports de ballast
La position des ballasts est déterminée à l'aide de la calculatrice. Placez les supports de ballasts aux endroits indiqués par
la calculatrice. ATTENTION ! Assurez-vous que les éléments de base hauts situés à l'emplacement des supports de ballast
sont toujours équipés de deux supports de toit.
Glissez le premier support de ballast à la diagonale et placez-le entre les segments FlatFix Fusion de sorte que les trous
oblongs du support de ballast soient positionnés par-dessus les crans relevés de l'élément de base haut.
Faites attention que les segments FlatFix Fusion soient bien droits les uns à côté des autres par rapport à l'alignement des
panneaux solaires !
