esdec FLATFIX FUSION Manuel page 6

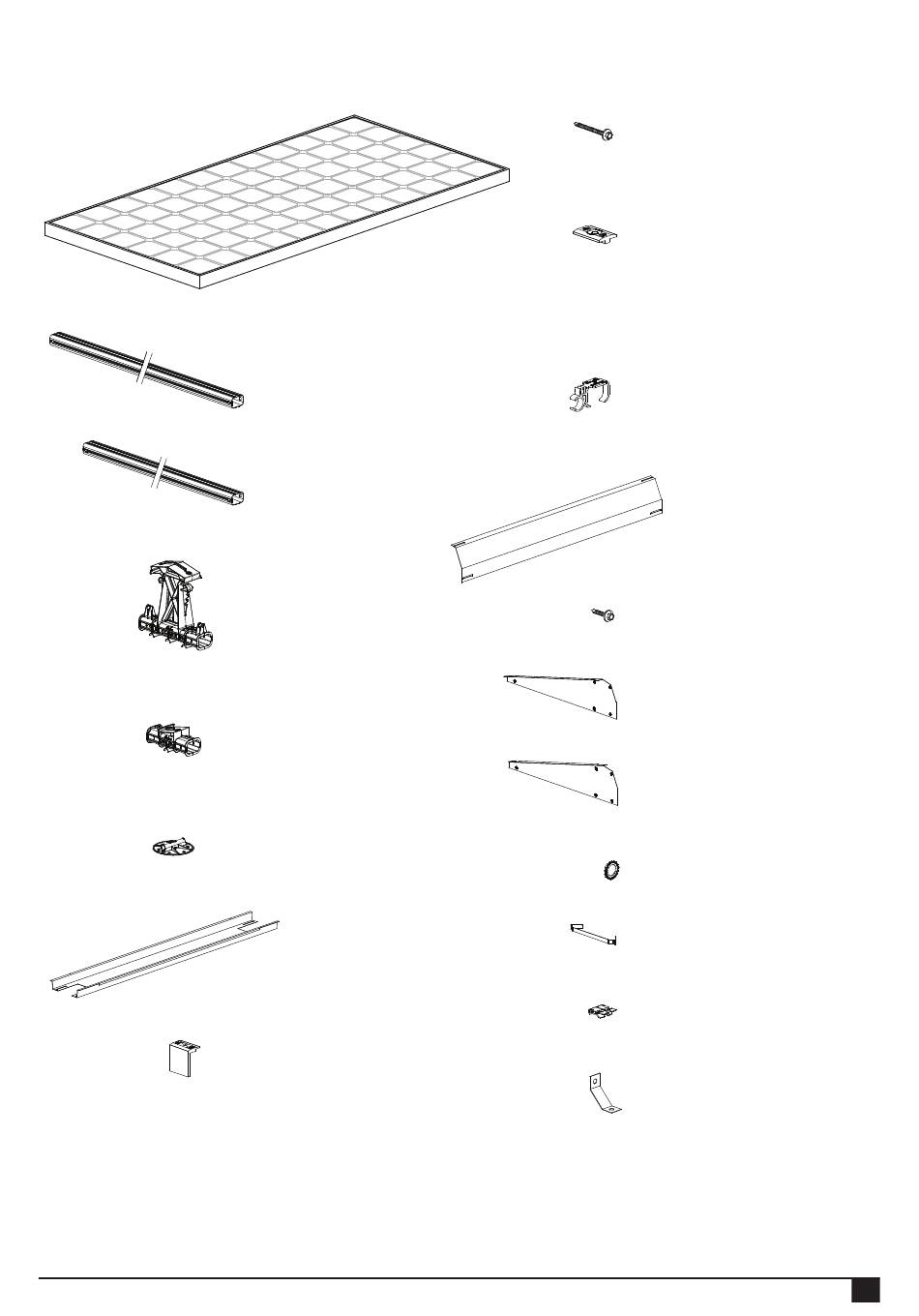

4.2 Nomenclature de pièces
Rev. 30.11.17
1. Panneau solaire
2. Profilé de base 940 mm
N° d'article : 100-7194
2A. Profilé de base
N° d'article : 100-71
Pour la longueur, voir
l'annexe chap. 7
3. Élément de base haut
N° d'article : 100-7030
4. Élément de base bas
N° d'article: 100-7020
5. Support de toit
N° d'article : 100-7010
6. Support de ballast
N° d'article : 100-706_
Pour la longueur, voir l'annexe chap. 7
7. Pince d'extrémité
N° d'article : 100-41
Pour le type, voir l'annexe chap. 7
MANUEL DE SYSTÈME DE MONTAGE FLATFIX FUSION POUR TOITS PLATS
8. Vis de montage 6,5 x _
N° d'article : 100-65_
Pour le type, voir l'annexe
chap. 7
9. Plaque de serrage module
N° d'article : 100-3020
10. Clip de câble
N° d'article : 100-7040
11. Déflecteur de vent arrière
N° d'article : 100-705_
Pour la longueur, voir l'annexe
chap. 7
12. Vis de montage 6,5 x 19
N° d'article : 100-6519
13. Déflecteur de vent gauche
N° d'article : 100-7055
13A. Déflecteur de vent droit
N° d'article : 100-7056
14. Bride de mise à la terre
N° d'article : 100-7501
*optionnel
15.Ressort de mise à la terre
N° d'article : 100-7502
*optionnel
16. Pince de mise à la terre
N° d'article : 100-7505
*optionnel
17. Pièce coudée de mise à la terre
N° d'article : 100-7503
*optionnel
