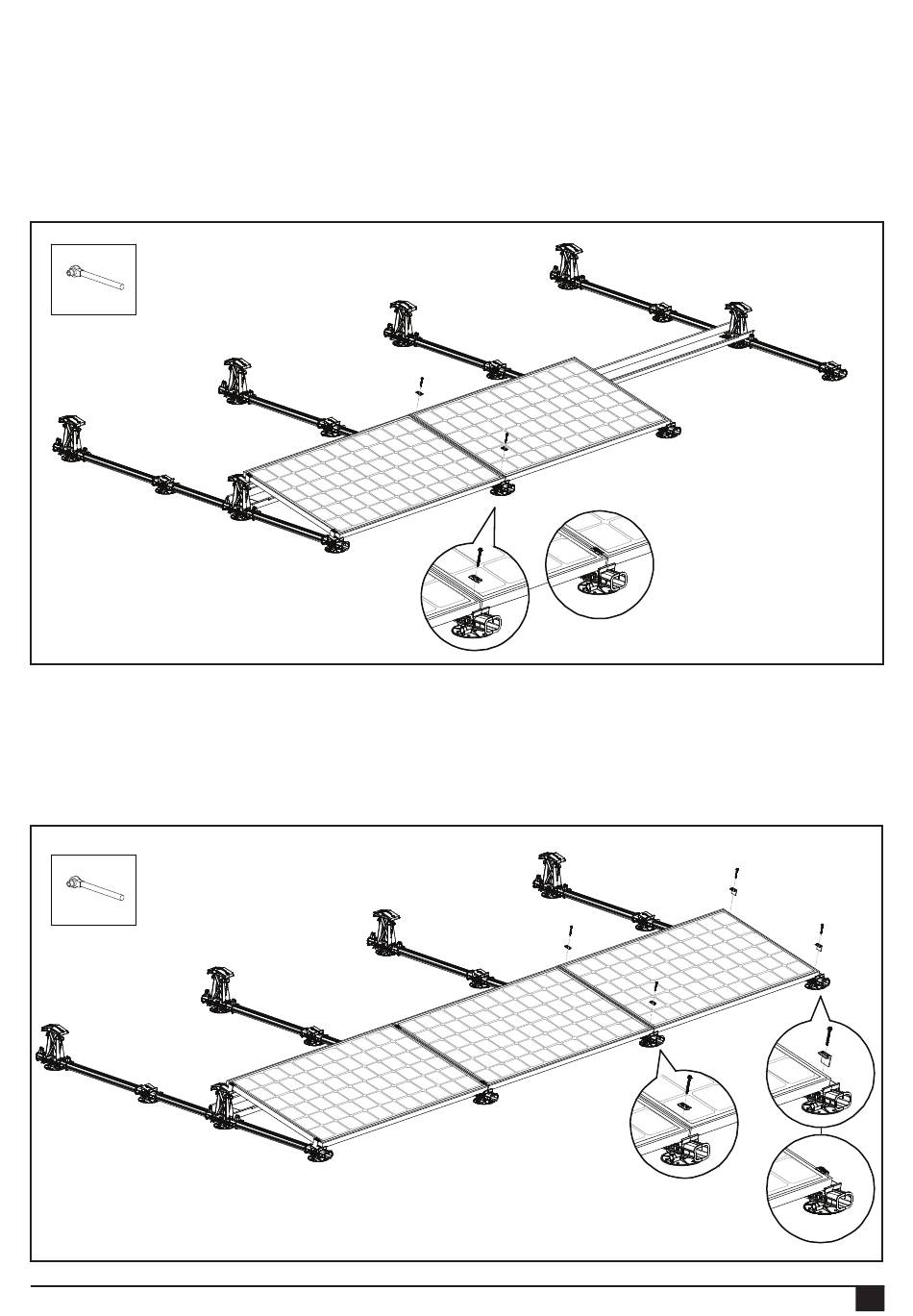

6.7 Montage des panneaux solaires restants
Placez le second panneau solaire sur les éléments de base en le couchant entre les crans relevés. Vissez ensuite les vis
de montage avec une plaque de serrage module dans les trous de montage des éléments de base. Faites attention que les
panneaux solaires soient bien droits avant de serrer la vis !
ATTENTION ! Le couple de serrage des fixations par vis est de 4,5 Nm. Faites attention que les vis de montage ne soient
pas trop serrées dans l'élément de base. Répétez les étapes précédentes pour les panneaux intermédiaires restants.
Placez le dernier panneau solaire de la rangée sur les éléments de base en le couchant entre les crans relevés. Vissez
ensuite les vis de montage avec une plaque de serrage module dans les trous de montage des éléments de base. Vissez
alors la deuxième pince d'extrémité avec la vis de montage dans le trou de montage. Faites attention que les panneaux
solaires soient bien droits avant de serrer la vis !
ATTENTION ! Le couple de serrage des fixations par vis est de 4,5 Nm. Faites attention que les vis de montage ne soient
pas trop serrées dans l'élément de base.
