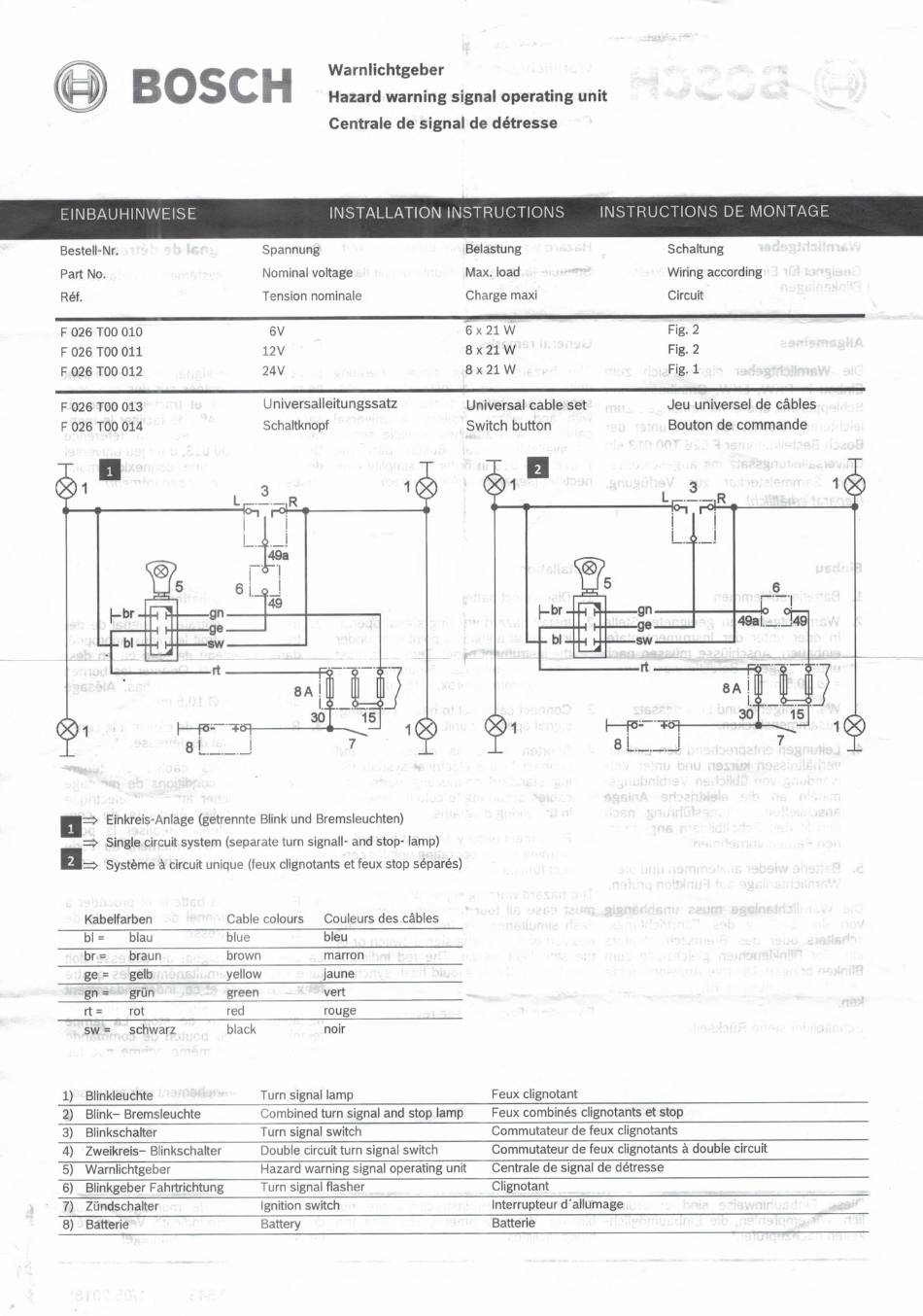

Warnlichtgeber
BOSCH
Hazard warning signal operating unit
Centrale de signal de dötresse
Bestell-Nr.
Part No.
R6f.
Spannung
Nominal voltage
Tension nominale
Belastung
Max. load
Charge maxi
Schaltung
Wiring according
Circuit
F 026 TOO 010
F 026 TOO 011
F 026 TOO 012
6V
12V
24V
6 x 21 W
8 x 21 W
8 x 21 W
Fig. 2
Fig. 2
Fig. 1
F 026 TOO 013
F 026 TOO 014
Universalleitungssatz
Schaltknopf
Universal cable set
Switch button
Jeu universel de cäbles
Bouton de commande
In
= Einkreis-Anlage (getrennte Blink und Bremsleuchten)
Single circuit system (separate turn signall- and stop- lamp)
Syst&ne ä circuit unique (feux clignotants et feux stop sear6s)
Kabelfarben
Cable colours Couleurs des cäbles
bl =
blau blue bleu
br = braun brown
marron
ge =
gelb yellow jaune
gn = grün green
vert
rt = rot red
rouge
sw = schwarz black
noir
1) Blinkleuchte
Turn signal lamp
Feux clignotant
2) Blink– Bremsleuchte
Combined turn signal and stop lamp
Feux combin6s clignotants et stop
3) Blinkschalter
Turn signal switch
Commutateur de feux clignotants
4) Zweikreis– Blinkschalter
Double circuit turn signal switch
Commutateur de feux clignotants ä double circuit
5) Warnlichtgeber
Hazard warning signal operating unit
Centrale de signal de d6tresse
6) Blinkgeber Fahrtrichtung
Turn signal flasher
Clignotant
7) Zündschalter
Ignition switch
Interrupteur d'allumage
8) Batterie
Battery
Batterie
