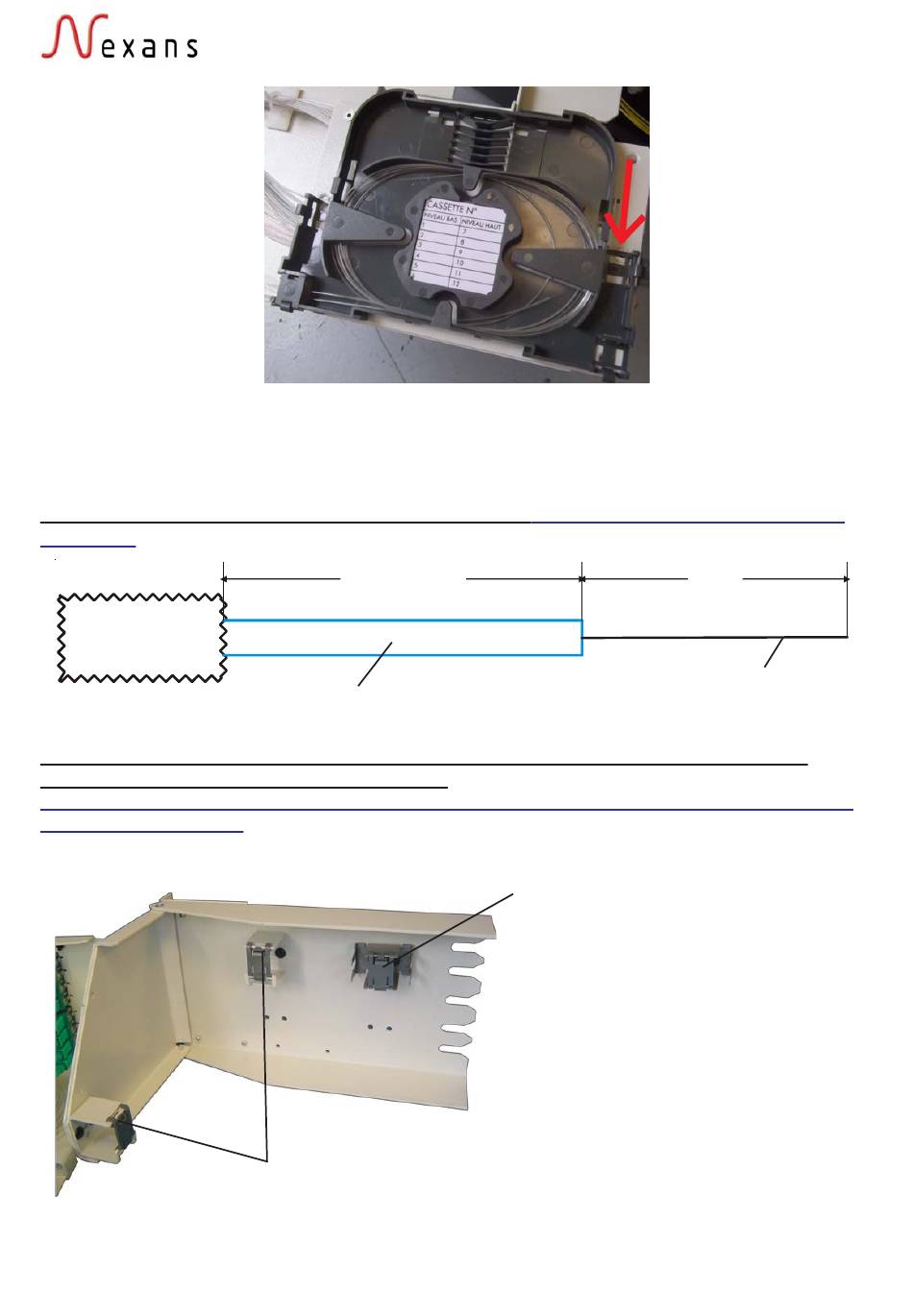

1. Retirer le couvercle transparent de la cassette.
Remove the transparent plastic cover from the tray.
2. Retirer le volet présent sur le logement peigne de la cassette.
Remove the shutter located on the tray comb housing.
MISE EN PLACE DES TUBES ET DES GAINES ANNELLEES /
CONDUITS
Gaine
Conduit
Prévoir une longueur minimum de 380mm de tube en sortie de la gaine ainsi que
900mm de fibre nue lovée dans la cassette.
Foresee a minimum length of 380mm of tubing out of the conduit as well as 900mm of bare
fiber to coil in the tray.
Anneaux à volet
Cable guide with shutter
20189982
25, avenue Jean Jaurès - BP 11 - 08330 - Vrigne-aux-Bois - FRANCE
Téléphone :+33 (0) 3.24.52.61.61
380mm minimum
Tube
Tubing
NEXANS INTERFACE
INSTALLING THE TUBES AND RIBBED
Peigne en acier inoxydable pour gaine
S/steel comb for conduit
1. Localiser et ouvrir le peigne pour
gaine annelée sur le châssis ainsi que les
anneaux à volet.
Locate and open the comb for conduit
and both cable guides on the frame.
Fax : +33 (0) 3.24.52.61.66
MEC 128
900mm
Fibre nue
Bare fiber
ABS1242
9/16
